Содержание влаги в сжатом воздухе

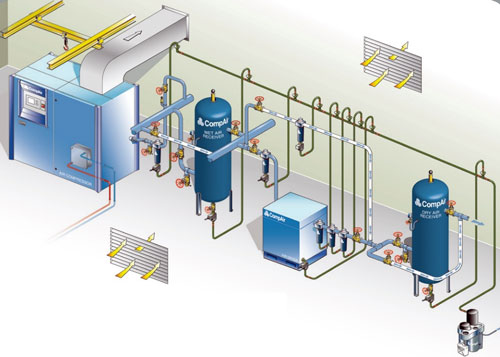

Важным параметром при планировании компрессорной станции (подборе оборудования) является содержание влаги в сжатом воздухе.

Что такое точка росы сжатого воздуха

Важным параметром при планировании компрессорной станции (подборе оборудования) является содержание влаги в сжатом воздухе. В зависимости от технологического процесса, производители оборудования указывают в данных требования к максимальному содержанию влаги. Так как большое количество содержания водяных частиц может повлиять на процесс, привести к коррозии элементов и выходу из строя оборудования.

В данном случае содержание влаги выражает параметр точка росы сжатого воздуха. Точка росы – это температура газа, при которой водяной пар достигает насыщения и начинает конденсироваться, иными словами это температура при которой выпадает конденсат. Наиболее распространенными значениями точки росы, которыми оперируют при проектировании систем снабжения сжатого воздуха, являются +3, -20, -40 и -70 °С.

Различают атмосферную точку росы и точку росы под давлением, обозначаются PD и PDP соответственно. Необходимо учесть, что при уменьшении объема воздуха (сжатие) водяные пары могут конденсироваться, что несколько снижает содержание влаги в сжатом воздухе. При подборе оборудования ориентируются на точку росы под давлением (PDP), так как эти параметры отражают разные значения. Далее речь будет идти о точке росы под давлением.

От чего зависит точка росы, точка росы зависит от температуры газа, но не зависит от давления. Содержание влаги в 1м³ атмосферного воздуха, и количество влаги в 1м³ при 8 бар одинаково, например для t=0 °С параметр равен 4,487 г/м³, а при температуре -20 °С уже 0,8835 г/м³.

Далее рассмотрим способы осушения сжатого воздуха, которые позволяют получить необходимую точку росы. Наиболее широко распространены три способа осушки:

  1. Охлаждение с последующим нагреванием, данный способ реализован в рефрижераторных осушителях (холодильных). Данный способ позволяет получить точку росы +3 °С.
  2. Адсорбция, основанная на способности осушающего агента поглощать влагу, применяется в адсорбционных типах осушителей. Позволяет осушить сжатый газ до точки росы до -70 °С
  3. Мембранный.

Для определения количественного содержания влаги в сжатом воздухе, ниже приведена таблица содержания влаги в зависимости от температуры.

t, °ССод. влаги, г/м³t, °ССод. влаги, г/м³t, °ССод. влаги, г/м³t, °ССод. влаги, г/м³
+100597,5+5499,85+88,275-380,1480
+99577,8+5395,41+77,756-390,1392
+98558,7+5291,14+67,265-400,1192
+97540,1+5187,03+56,802-410,1069
+96522,0+5083,08+46,364-420,0957
+95504,3+4979,28+35,952-430,08565
+94487,2+4875,63+25,563-440,07656
+93470,6+4772,12+15,196-450,06836
+92454,4+4668,7504,487-460,06098
+91438,7+4565,52-14,479-470,05433
+90423,4+4462,41-24,136-480,04837
+89408,6+4359,43-33,817-490,04301
+88394,2+4256,57-43,521-500,03821
+87380,2+4153,83-53,246-510,03390
+86366,7+4051,21-62,990-520,03005
+85353,5+3948,64-72,752-530,02660
+84340,7+3846,28-82,532-540,02353
+83328,3+3743,97-92,328-550,02078
+82316,3+3641,76-102,139-560,01834
+81304,7+3539,65-111,964-570,01616
+80293,4+3437,63-121,803-580,01423
+79282,4+3335,70-131,653-590,01251
+78271,8+3233,85-141,515-600,01098
+77261,5+3132,08-151,367-610,009633
+76251,6+3030,4-161,269-620,008438
+75241,9+2928,79-171,160-630,007381
+74232,6+2827,26-181,060-640,006449
+73223,6+2725,79-190,9678-650,005627
+72214,4+2624,40-200,8835-660,004903
+71206,4+2523,07-210,8053-670,004267
+70198,2+2421,80-220,7336-680,003708
+69190,3+2320,59-230,6678-690,003218
+68182,7+2219,44-240,6075-700,002789
+67175,3+2118,35-250,5521-710,002414
+66168,2+2017,31-260,5015-720,002085
+65161,3+1916,32-270,4551-730,001799
+64154,7+1815,38-280,4127-740,001550
+63148,2+1714,49-290,3739-750,001331
+62142,0+1613,64-300,3385-760,001145
+61136,1+1512,84-310,3061-770,0009824
+60130,3+1412,08-320,2767-780,0008413
+59124,8+1311,35-330,2494-790,0007191
+58119,4+1210,67-340,2254-800,0006138
+57114,2+1110,02-350,2032
+56109,3+109,405-360,1820
+55104,5+98,824-370,1646
