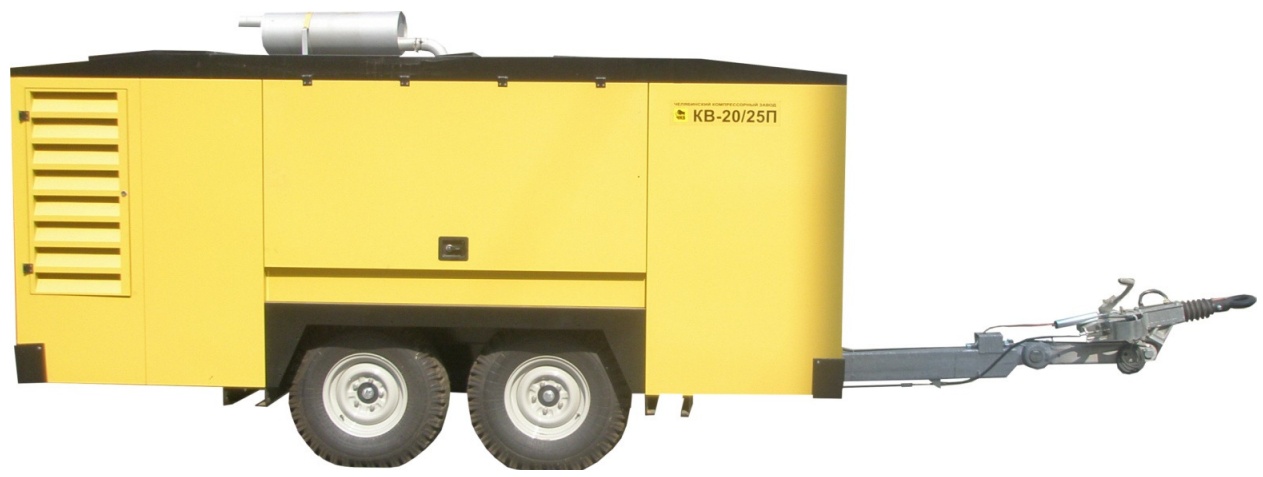

Каталог запасных частей КВ-20/25

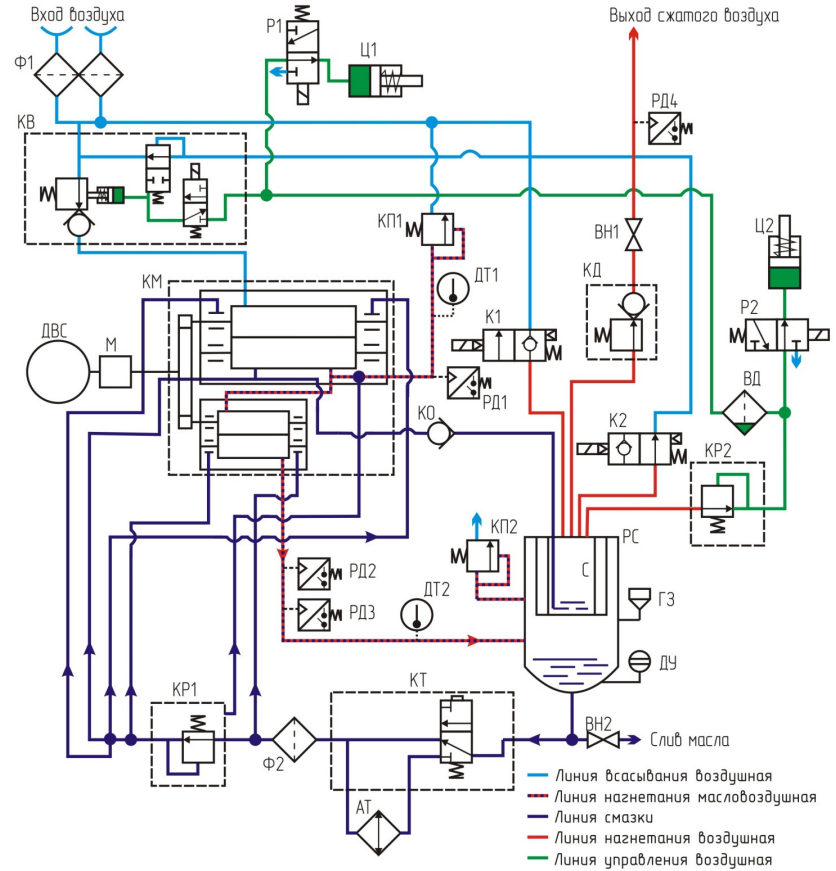

Схема пневмогидравлическая КВ-20/25

Схема пневмогидравлическая КВ-20/25
Поз.	Наименование	Поз.	Наименование
AT	Охладитель	КР1	Клапан редукционный системы смазки
ВД	Влагоотделитель	КР2	Клапан редукционный системы управления
ВН1	Вентиль выхода сжатого воздуха	КТ	Клапан термостатический
ВН2	Вентиль слива масла	М	Муфта
ГЗ	Горловина заливная	Р1	Распределитель пневмоцилиндра Ц1 ДВС
ДВС	Двигатель внутреннего сгорания	Р2	Распределитель пневмоцилиндра Ц1 ДВС
ДТ1	Датчик температуры после 1 ступени	РД1	Реле давления после 1 ступени
ДТ2	Датчик температуры второй ступени	РД2	Реле давления после 2 ступени
ДУ	Датчик уровня масла в ресивере	РД3	Реле давления для переключения К1 и К2
К1	Клапан разгрузки с 2,5 МПа до 0,8 МПа	РД4	Реле давления выхода сжатого воздуха
К2	Клапан разгрузки с 0,8 МПа до 0,0 МПа	РС	Ресивер
КВ	Клапан впускной	С	Сепаратор (в ресивере)
КД	Клапан давления	Ф1	Фильтр воздушный
КМ	Компрессор	Ф2	Фильтр масляный
КО	Клапан обратный	Ш	Цилиндр пневматический ДВС
КП1	Клапан предохранительный 1 ступени	Ц2	Цилиндр пневматический ДВС
КП2	Клапан предохранительный 2 ступени

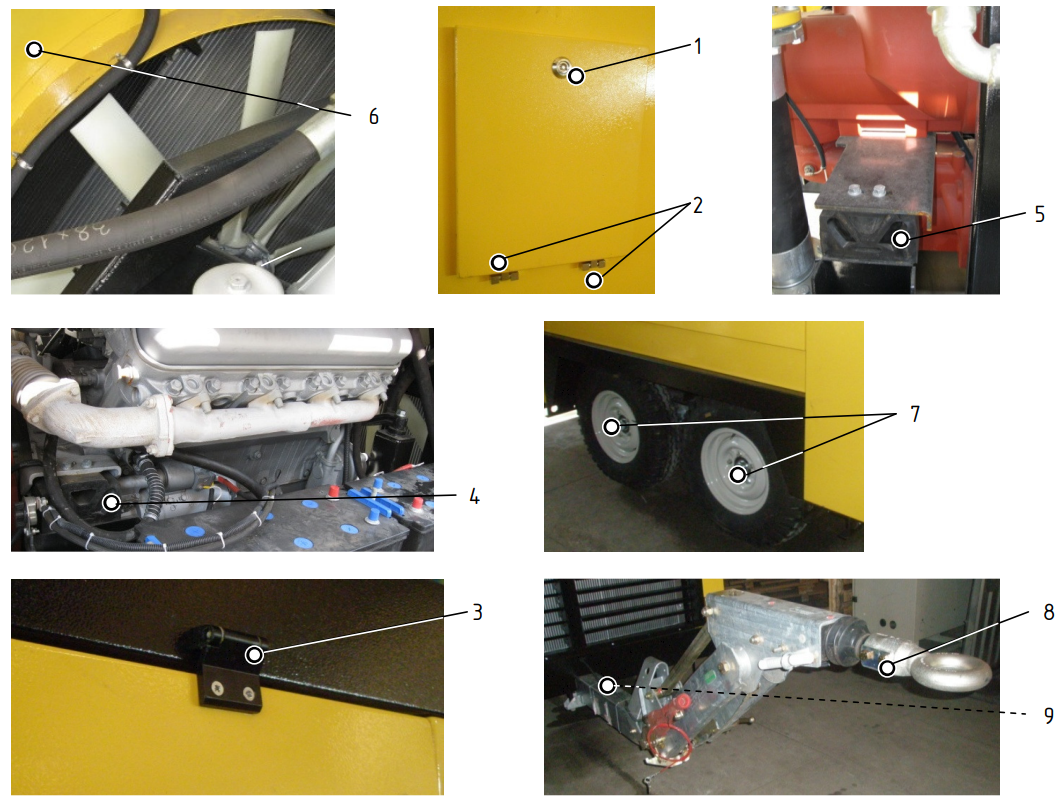

Корпус КВ-20/25

Корпус КВ-20/25
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Замок-защелка	060-1-1-15-41	2	2441
2	Петля-шарнир	092К,6,180-12ММ (блестящий)	2	2442
3	Шарнир	100-1-2-00 (черный)	13	2435
4	Подушка опоры двигателя	130-1001051 ЗИЛ	2	14612318
5	Подушка опоры компрессора	130-1001051 ЗИЛ	2	14612318
6	Диффузор		1	-
Шасси «Alko»
7	Шасси-тандем	3500 кг	1	00162079
8	Тормоз наката с петлей	НАТО (комплект)	1	00161602
9	Трос тормозной	830/1040	1	00161611
	Трос тормозной	1430/1640	1	00161612
Шасси «Knott»
7	Ось	VGB 18MV	2	00161609
8	Петля	МТН AHV 35S (комплект)	1	00162082
9	Трос тормозной	830/1040	1	00161611
	Трос тормозной	1430/1640		00161612
Марка (производитель) указана на шасси.

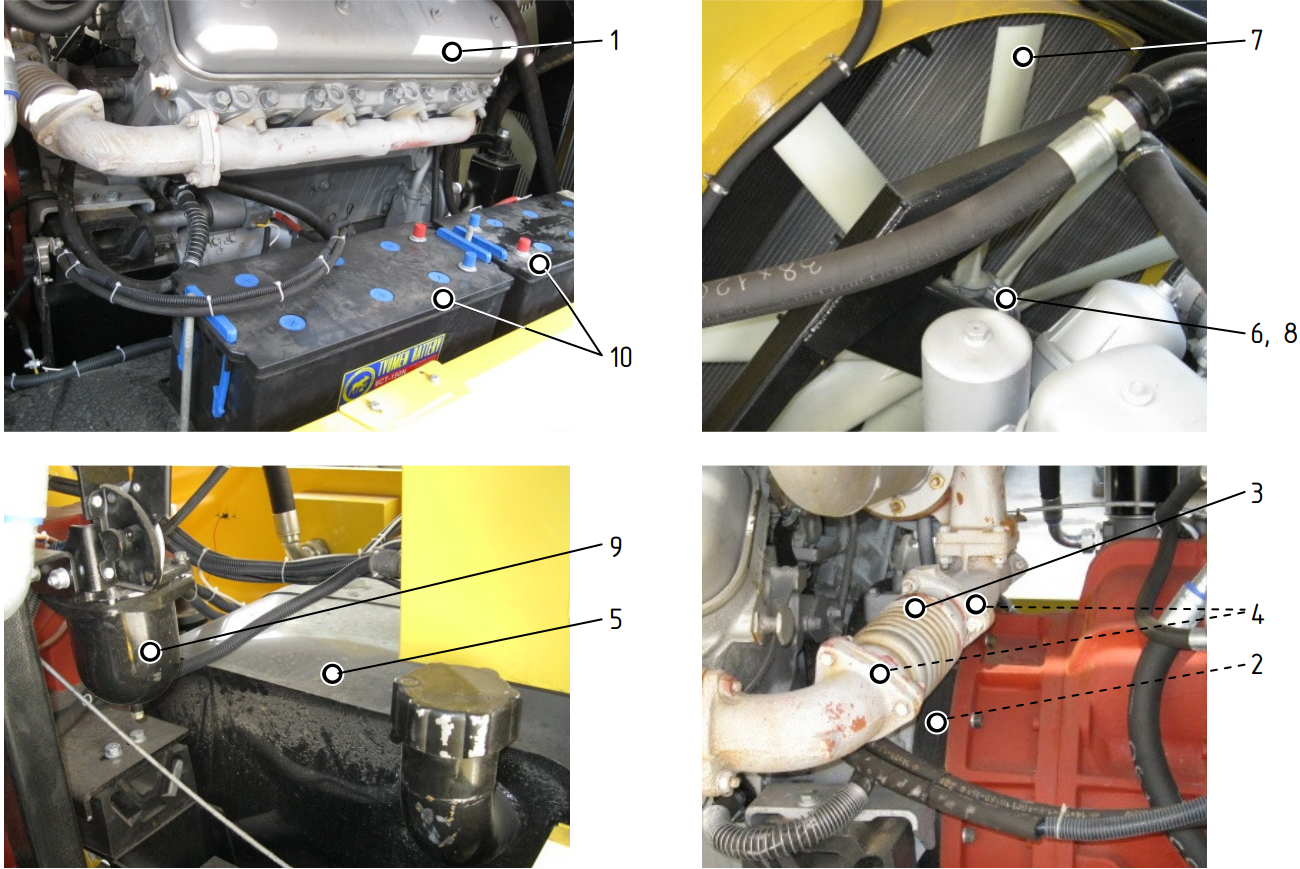

Привод компрессора КВ-20/25

Привод компрессора КВ-20/25
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Двигатель	ЯМЗ 238Д	1	00262019
2	Муфта	BoWex 100-14" HE 4, 50 Sh A в сборе	1	36851568
3	Сильфон тракта выпускного	238НБ-1008088 А	2	0026840
4	Прокладка сильфона	238НБ-1008054	4	0026646
5	Бак топливный	300 л	1	00262095
6	Диск вентилятора	154.21.045	2	00181306
7	Лопасть	5ZR/PAG L 450 мм	9	00181471
8	Ступица вентилятора	145.21.044 BOSS-625128/H78J89	1	00181307
9	Фильтр предварительной очистки топлива	740-1105010	1	00251499
10	Аккумулятор	6СТ-190 А+	2	14511160

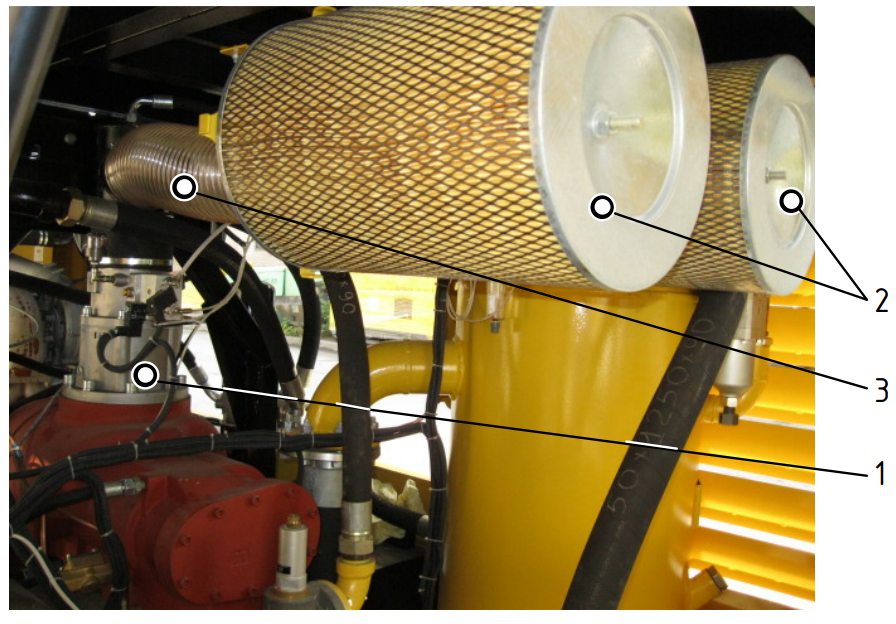

Система всасывания КВ-20/25

Система всасывания КВ-20/25
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Клапан впускной	RB-115PM	1	14590050
2	Элемент фильтра воздушного	238Н-1109080В3	2	00251495
3	Рукав полиуретановый	150 WIRE TPU-Z	1	00282304

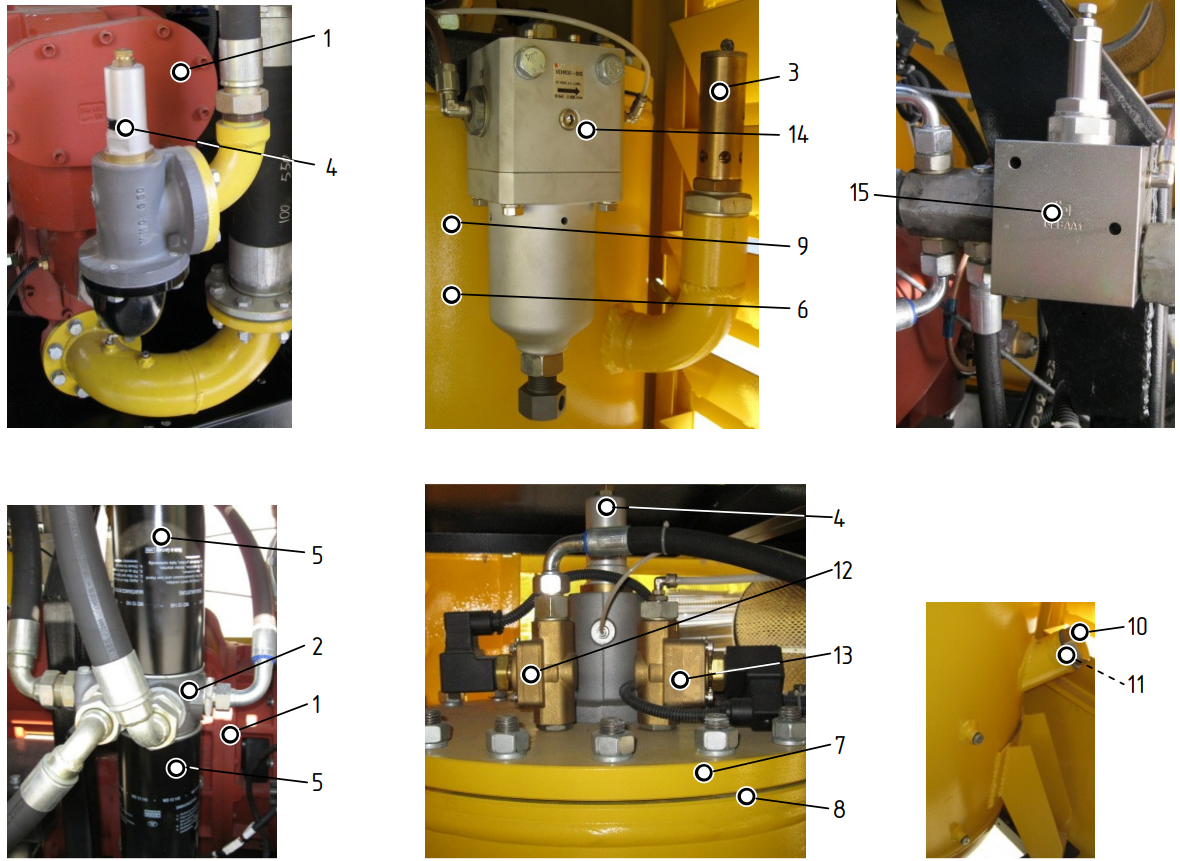

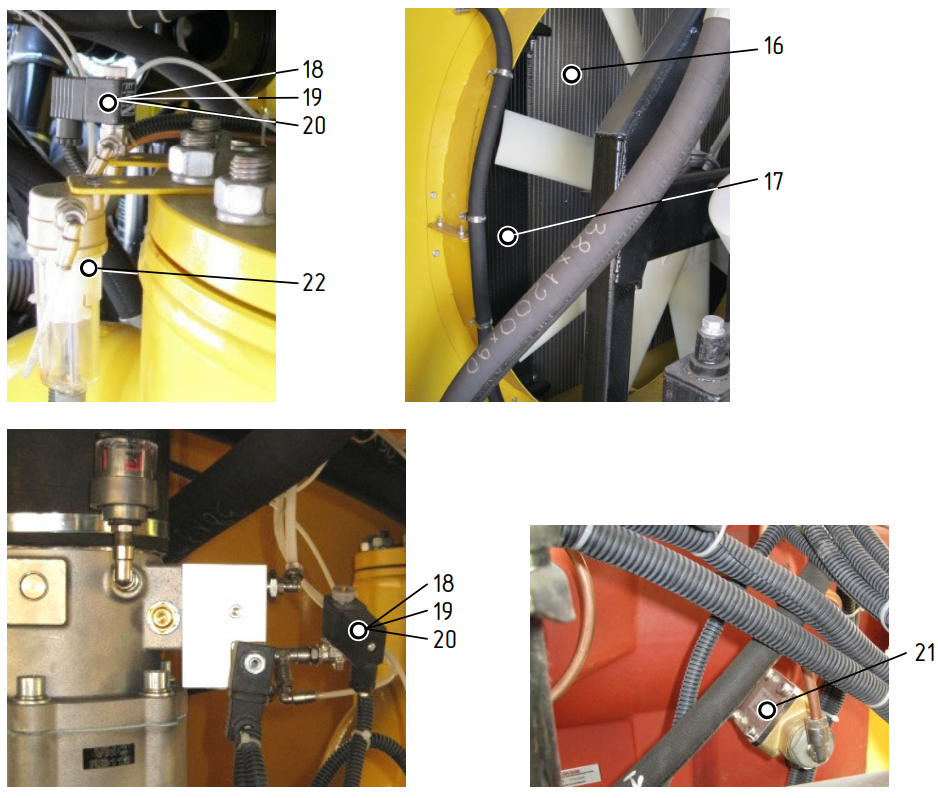

Система масловоздушная КВ-20/25

Система масловоздушная КВ-20/25
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Компрессор винтовой	CF1000H i=1.833	1	00191559
2	Клапан термостатический	VTFT55/57/71 1,5’’	1	14590030
3	Клапан предохранительный	1" 28.75 атм.	1	00191593
4	Клапан минимального давления	G50 2"	2	14590005
5	Фильтр масляный	ФМ-302/180 ЧКЗ	2	00253827
6	Ресивер	55190.01	1	–
7	Крышка ресивера	–	1	–
8	Уплотнение паронитовое ресивера	–	2	–
9	Сепаратор	49.305.53.111 28 м³ (в ресивере)	1	00181175
10	Пробка маслозаливной горловины	М36х2	1	–
11	Уплотнение паронитовое горловины	–	1	–
12	Клапан (нормально закрытый)	2/2 VCH41-5D-06G 3/4" 24V DC	1	00243538
13	Клапан (нормально открытый)	2/2 VCH42-5D-06G 3/4" 24V DC	1	00243541
14	Клапан редукционный	VCHR30-06G 3/4"	1	00243540
15	Клапан редукционный	DRPB-5-15-04-S-1	1	00263563

Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
16	Охладитель двухсекционный	(250 кВт) В2450	1	14562940
17	Охладитель масла	ДВС 5320Ш-1013010-10	1	00263265
18	Соленоид распределителя	DC 24V А73 А77	2	00240996
19	Разъём соленоида	А70 G70 (122×800)	2	00240680
20	Распределитель электропневматический	3/2-1/8 А331-1С2	2	00240472
21	Клапан обратный	VCHC40-06G 3/4"	1	00243539
22	Влагоотделитель	N204-F00	1	00240971

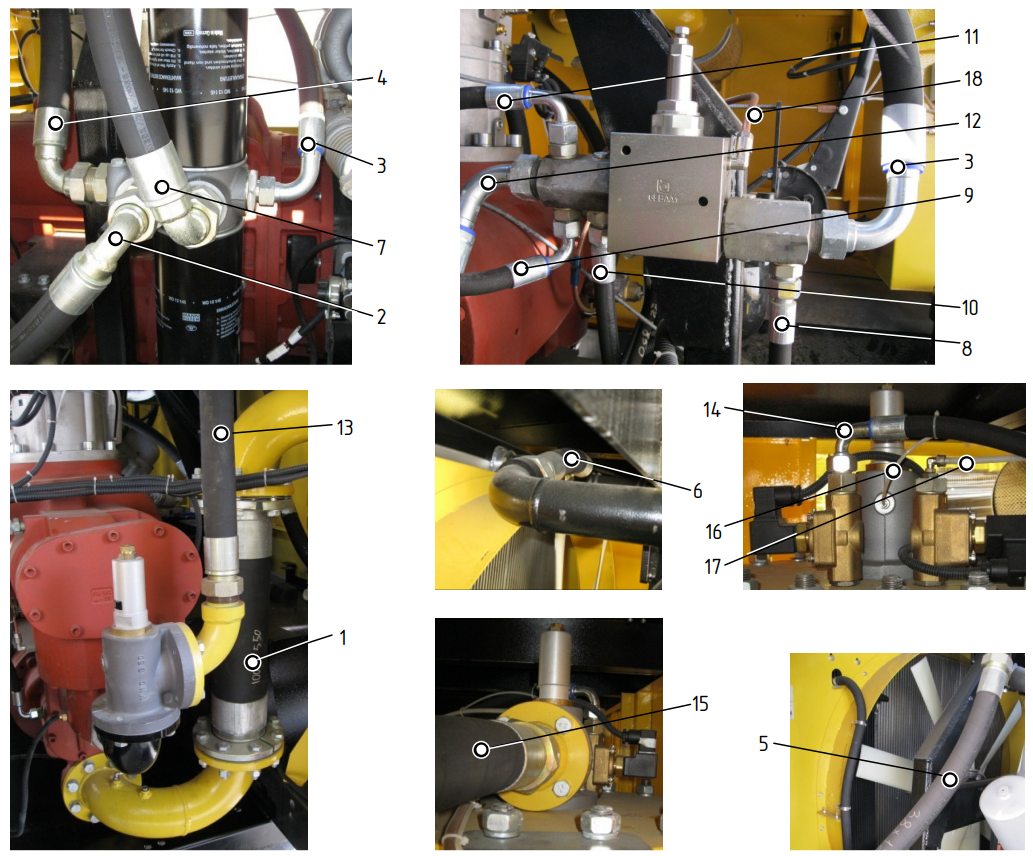

Система трубопроводов КВ-20/25

Система трубопроводов КВ-20/25
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	РВД (компрессор – ресивер)	100×550 ЧКЗ с двумя фланцами	1	00282282
2	РВД (ресивер – клапан термостатический)	38×650×90 ЧКЗ	1	00281752
3	РВД (клапан терм. – клапан редукц.)	25×1530×90×90×45 ЧКЗ	1	–
4	РВД (клапан терм. – охладитель)	38×1000×90 ЧКЗ	1	00281641
5	РВД (клапан терм. – охладитель)	38×1200×90 ЧКЗ	1	00281485
6	РВД (охладитель – клапан терм.)	38×300×90 ЧКЗ	1	00281537
7	РВД (охладитель – клапан терм.)	38×1250×90 ЧКЗ	1	00282334
8	РВД (клапан редукц. – 2-я ступень)	12×900×90 ЧКЗ	1	00281574
9	РВД (клапан редукц. – 2-я ступень)	12×1150×90×90×180 ЧКЗ	1	00282342
10	РВД (клапан редукц. – 1-я ступень)	12×850 ЧКЗ	1	00280689
11	РВД (клапан редукц. – 1-я ступень)	12×1000×90×90 ЧКЗ	1	00282341
12	РВД (клапан редукц. – компрессор)	25×650×90 ЧКЗ	1	00281820
13	РВД (клапан предохр. 1-й ступени – всас)	38×1000×90 ЧКЗ	1	00281641
14	РВД (клапан разгрузки – всас)	16×1050×90×90 ЧКЗ	1	00281559
15	РВД (ресивер – вентиль)	50×1240×90 ЧКЗ	1	00282103
16	Трубка полиамидная	РА12 D1=4 D2=2 (не менее 10 м)	1	00241299
17	Трубка полиамидная	РА12 D1=8 D2=6 (не менее 5 м)	1	00240907
18	Трубка медная	D=8 (не менее 5 м)	1	00270160

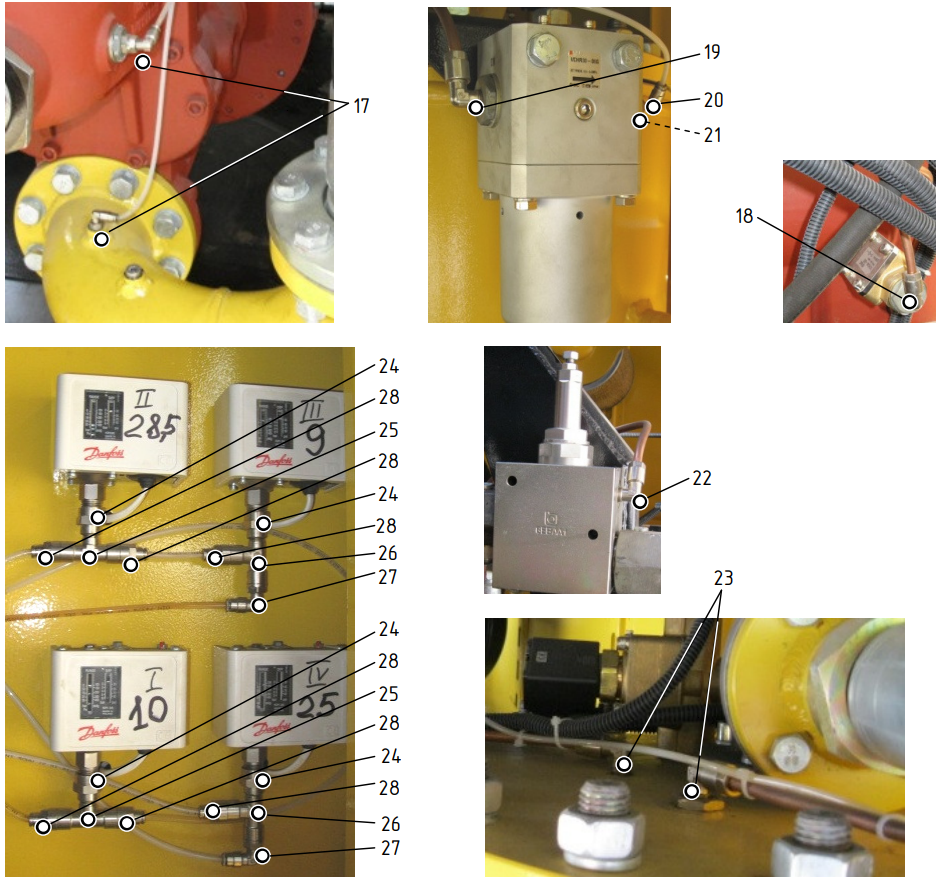

Фитинги КВ-20/25

Фитинги КВ-20/25

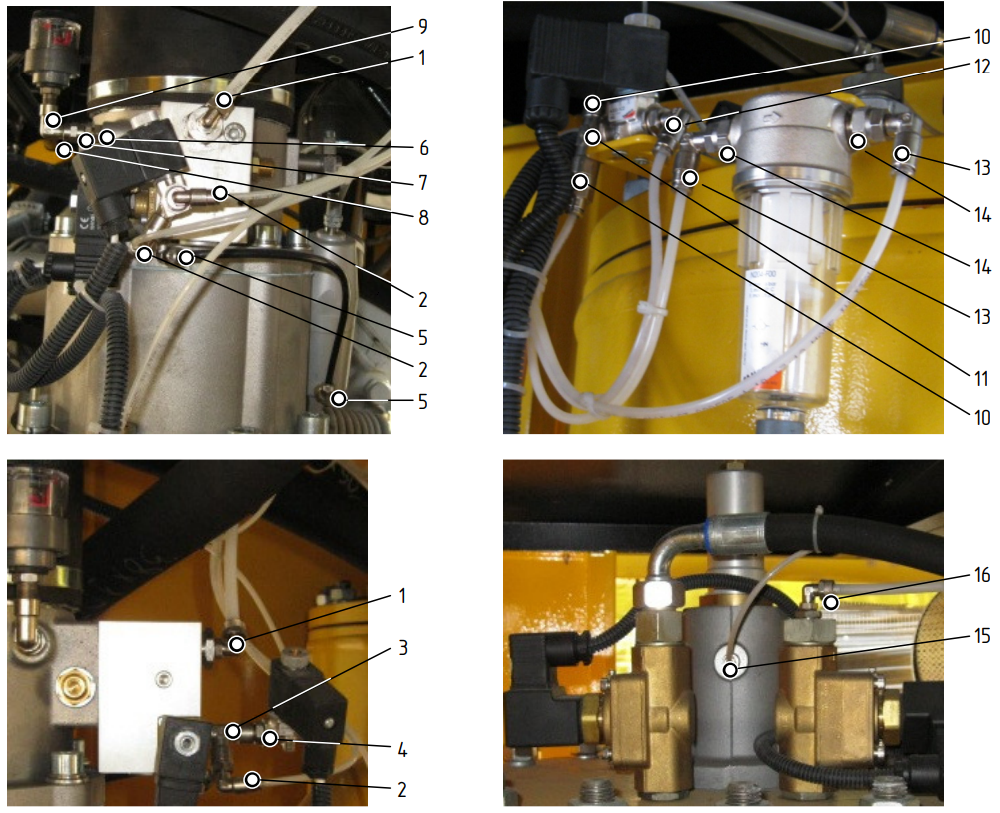

Поз.	Марка	Кол-во, шт.	Код (номер)
Клапан впускной
1	1541 8/6–1/8 угловой поворотный с гайкой накидной (ключ 12/14)	1	00240999
2	8522 4–1/8 угловой поворотный быстроразъёмный (ключ 12)	2	00242210
3	2070 1/8–1/8 тройник переходной	1	00242685
4	2501 1/8 прямой переходной (ключ 13)	1	00242684
5	1500 6/4–1/8 угловой с гайкой накидной (ключ 12)	2	00242997
Индикатор засорённости воздуха
6	2520 1/8–1/8 прямой переходной (ключ 13)	1	–
7	2501 1/8 прямой переходной (ключ 13)	1	00242684
8	2543 1/8 прямой переходной (ключ 13)	1	00240849
9	2020 1/8–1/8 угловой переходной	1	00241435
Распределитель электропневматический
10	8512 4–1/8 прямой быстроразъёмный (ключ 12)	2	00242688
11	2060 1/8–1/8 тройник переходной	1	00242671
12	6520 4–1/8 угловой поворотный быстроразъёмный (ключ 12)	1	00242210
Влагоотделитель
13	8522 4–1/8 угловой поворотный быстроразъёмный (ключ 12)	2	00242210
14	2530 1/4–1/8 прямой переходной (ключ 14)	2	00241064
Клапан минимального давления
15	8522 4–1/8 угловой поворотный быстроразъёмный (ключ 12)	1	00242210
Клапан разгрузочный (0,8...0,0 МПа)
16	1541 8/6–1/8 угловой поворотный с гайкой накидной (ключ 12/14)	1	00240999

Поз.	Марка	Кол-во, шт.	Код (номер)
Компрессор
17	8522 4–1/8 угловой поворотный быстроразъёмный (ключ 12)	2	00242210
18	1020 8–1/4 угловой универсальный (ключ 14)	1	00241017
Клапан редукционный системы управления
19	1020 8–1/4 угловой универсальный	1	00241017
20	8522 4–1/8 угловой поворотный быстроразъёмный (ключ 12)	1	00242210
21	2530 1/4–1/8 прямой переходной (ключ 14)	2	00241064
Клапан редукционный системы смазки
22	1020 8–1/4 угловой универсальный (ключ 14)	1	00241017
Крышка ресивера
23	1020 8–1/4 угловой универсальный (ключ 14)	2	00241017
Реле давления
24	2553 1/8–1/4 прямой переходной (ключ 17)	4	00240682
25	2060 1/8–1/8 тройник переходной	2	00242671
26	2070 1/8–1/8 тройник переходной	2	00242685
27	8522 4–1/8 угловой поворотный быстроразъёмный (ключ 12)	2	00242210
28	8512 4–1/8 прямой быстроразъёмный (ключ 12)	6	00242688

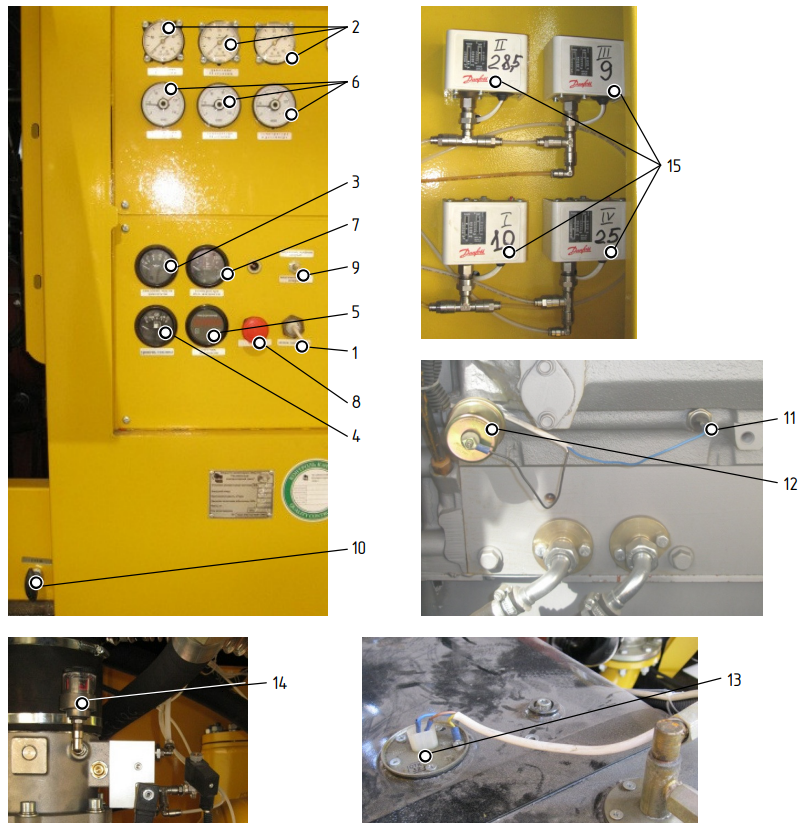

Контроль и управление КВ-20/25

Контроль и управление КВ-20/25
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Замок зажигания	ВК316 Б	1	00120162
2	Манометр сжатого воздуха	МТП-3-К-40 40 атм	3	00123372
3	Указатель давления масла ДВС	0–10 24В 33.3810	1	00121466
4	Указатель уровня топлива (24В)	УБ170М	1	0012932
5	Счётчик моточасов-вольтметр	УК 34.2	1	00121455
6	Указатель температуры с датчиком капиллярным (24В)	–	3	00120209
7	Указатель температуры охлаждающей жидкости	–	1	–
8	Кнопка аварийная	249.3710-01	1	00121492
9	Переключатель клапана впускного	–	1	–
10	Рукоятка глушения двигателя	–	1	–
11	Датчик аварийный давления масла	ММ 111D	1	00120211
12	Датчик давления	0–10 – ММ355	1	00121463
13	Датчик уровня топлива	БМ163Б	1	00121438
14	Индикатор засоренности воздуха	ИЗВ-700	1	00123147
15	Реле давления	КР38	4	14282177

Техническое обслуживание и расходные материалы КВ-20/25

Техническое обслуживание и расходные материалы для КВ-20/25
№	Элементы (работы)	Марка	Код (номер)	Кол-во, шт.	ЕО	ТО1	Наработка, х10³ ч
№	Элементы (работы)	Марка	Код (номер)	Кол-во, шт.	ЕО	ТО1	2	4	6	8
1.	Фильтр масляный	ФМ-302/180 ЧКЗ	00253827	2,0			З	З	З	З
2.	Элемент фильтра возд.	238Н-1109080В3	00251495	2,0			З	З	З	З
3.	Сепаратор	49.305.53.111	00181175	1,0				З		З
4.	Муфта	BoWex 100 14" НЕ4, 50Sh	36851568	1,0				З		З
7.	Клапан предохранительный	8,05 атм.		1,0	П	П	П	З	П	З
		9,2 атм.
		13,8 атм.
		14,95 атм.
		1" 28.75 атм.	00191593
8.	P/К клапан-термостат	VTFT55/57/71 270.1680	14590044	1,0				З		З
9.	P/К клапан мин. давления	G50 220.0450	14593285	1,0				З		З
10.	P/К клапан впускной	RB-115PM		1,0				З		З
11.	P/К уплотнения компр.	CF1000H		1,0			П	З	П	З
12.	Масло 1 л, в т.ч. уровень	Mol R46AL	00032188	10,0	П	П	П	З	П	З
14.	Трубопроводы	PВД (компл.)		1,0			П	З	П	З
		ПВХ, ПУ (компл.)		1,0			П	З	П	З
		PA, медные (компл.)		1,0			П	З	П	З
15.	Контроль параметров компрессорной установки, ревизия PВД и пневмотрубок, электрооборудования, контроль болтовых соединений и натяжения ремней, очистка блока охлаждения, проверка работы предохранительного клапана				П	П	П	П	П	П
В таблице указаны рекомендованные заводом-изготовителем сроки технического обслуживания установки для средних условий эксплуатации. При изменении условий могут измениться сроки технического обслуживания. ЕО - ежесменное обслуживание (6-8 часов); ТО1 - техническое обслуживание первое (60-80 часов); П - проверка состояния элемента и регулировка при необходимости (согласно Руководства по эксплуатации); З - замена элемента или его составляющих (согласно Руководства по эксплуатации); Р/К - ремонтный комплект.

Комплекты ремонтные КВ-20/25

Комплекты ремонтные для КВ-20/25
Наименование	Код (номер)
Клапан минимального давления G50 220.0450	14593285
Клапан впускной RB-115PM	—
Клапан термостатический VTFT55/57/71 270.1680	14590044
