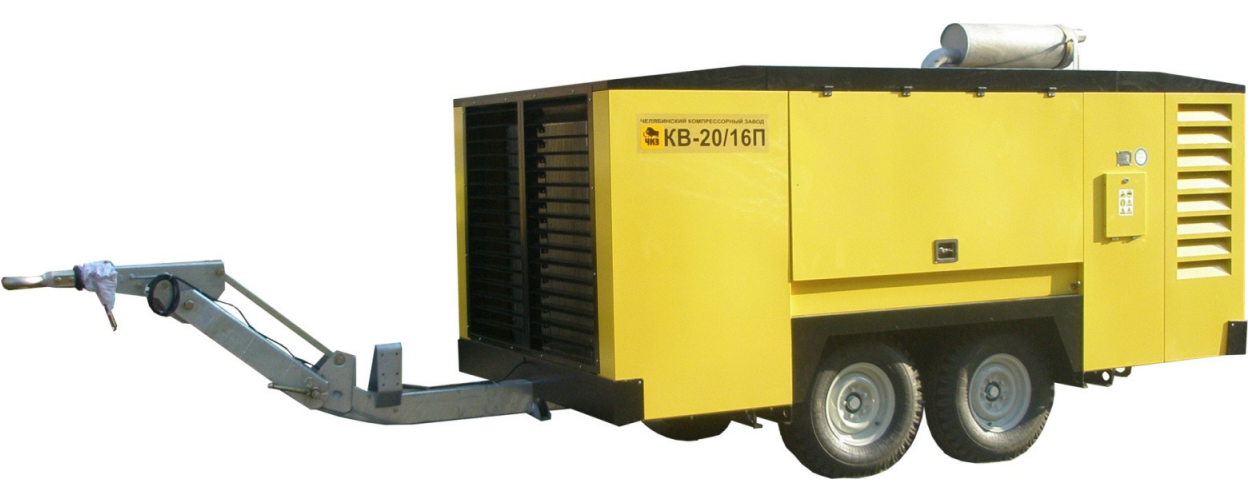

Каталог запасных частей КВ-20/16

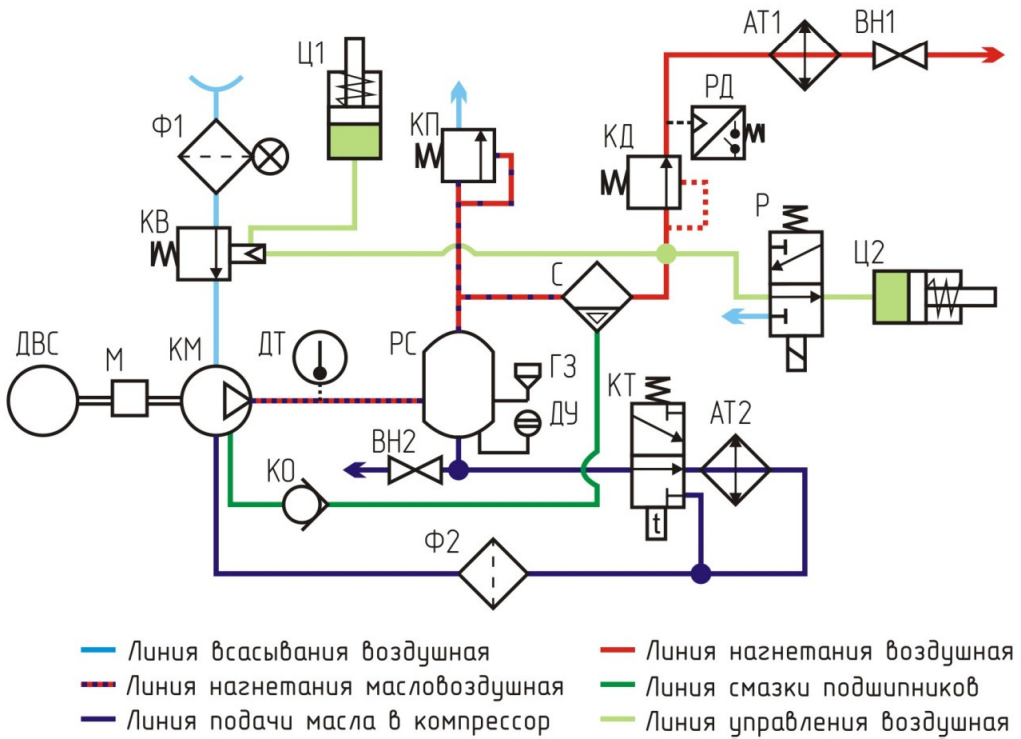

Схема пневмогидравлическая КВ-20х16

Схема пневмогидравлическая КВ-20х16
Поз.	Наименование	Поз.	Наименование
AT1	Охладитель сжатого воздуха	КО	Клапан обратный
АТ2	Охладитель масла компрессора	КП	Клапан предохранительный
ВН1	Вентиль выхода сжатого воздуха	КТ	Клапан термостатический
ВН2	Вентиль слива масла	М	Муфта
ГЗ	Горловина заливная	Р	Кнопка глушения двигателя
ДВС	Двигатель внутреннего сгорания	РД	Реле давления
ДТ	Датчик температуры	РС	Ресивер
ДУ	Датчик уровня	С	Сепаратор
КВ	Клапан впускной	Ф1	Фильтр воздушный всасывающий
КМ	Компрессор винтовой маслозаполненный	Ф2	Фильтр масляный
КД	Клапан минимального давления	Ц1	Пневмоцилиндр скорости двигателя
		Ц2	Пневмоцилиндр остановки двигателя

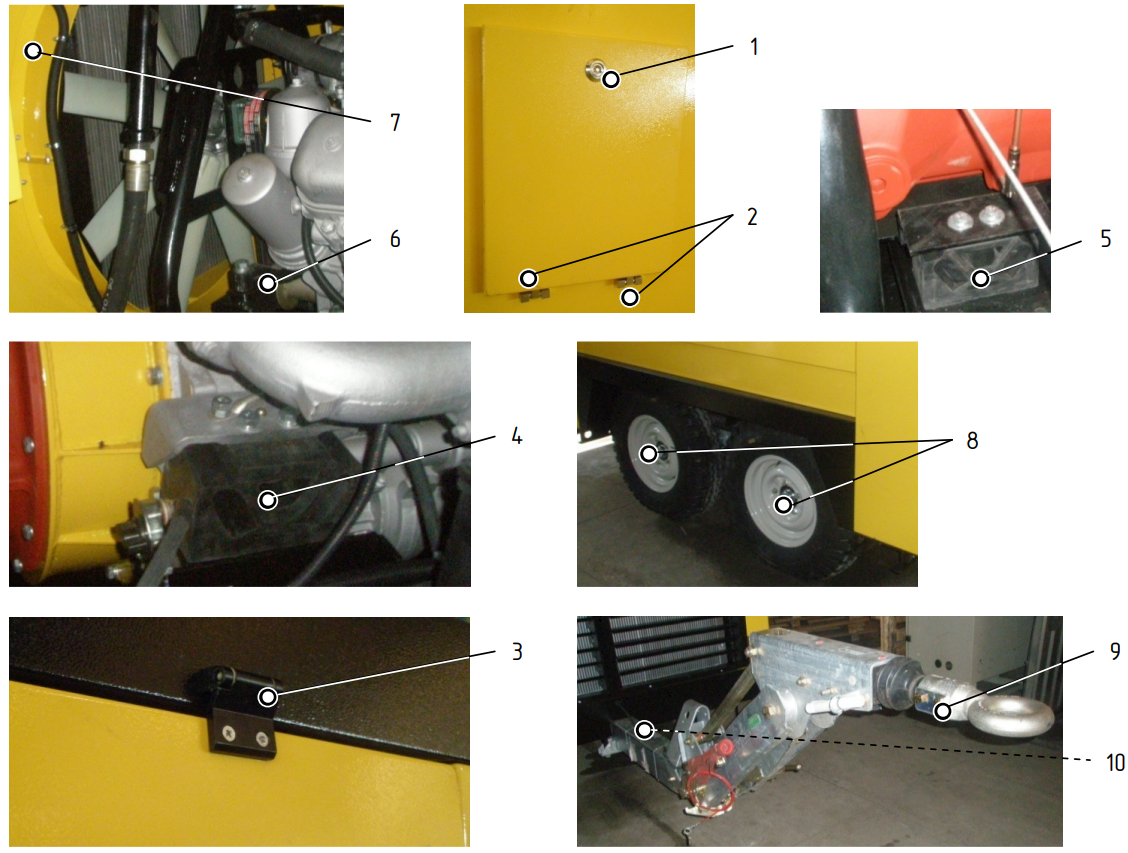

Корпус КВ-20х16

Корпус КВ-20х16
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Замок-защелка	060-1-1-15-41	2	00182441
2	Петля-шарнир	092К,6,180-12ММ (блестящий)	2	00182442
3	Шарнир	100-1-2-00 (черный)	13	00182435
4	Подушка опоры двигателя	130-1001051 ЗИЛ	2	14612318
5	Подушка опоры компрессора	130-1001051 ЗИЛ	2	14612318
6	Амортизатор двигателя	500-1001029	1	00260112
7	Диффузор		1	-
Шасси «Alko»
8	Шасси-тандем	3500 кг	1	00162079
9	Тормоз наката с петлей	НАТО (комплект)	1	00161602
10	Трос тормозной	830/1040	1	00161611
	Трос тормозной	1430/1640	1	00161612
Шасси «Knott»
8	Ось	VGB 18MV	2	00161609
9	Петля	МТН AHV 35S (комплект)	1	00162082
10	Трос тормозной	830/1040	1	00161611
	Трос тормозной	1430/1640	1	00161612
Марка (производитель) указана на шасси.

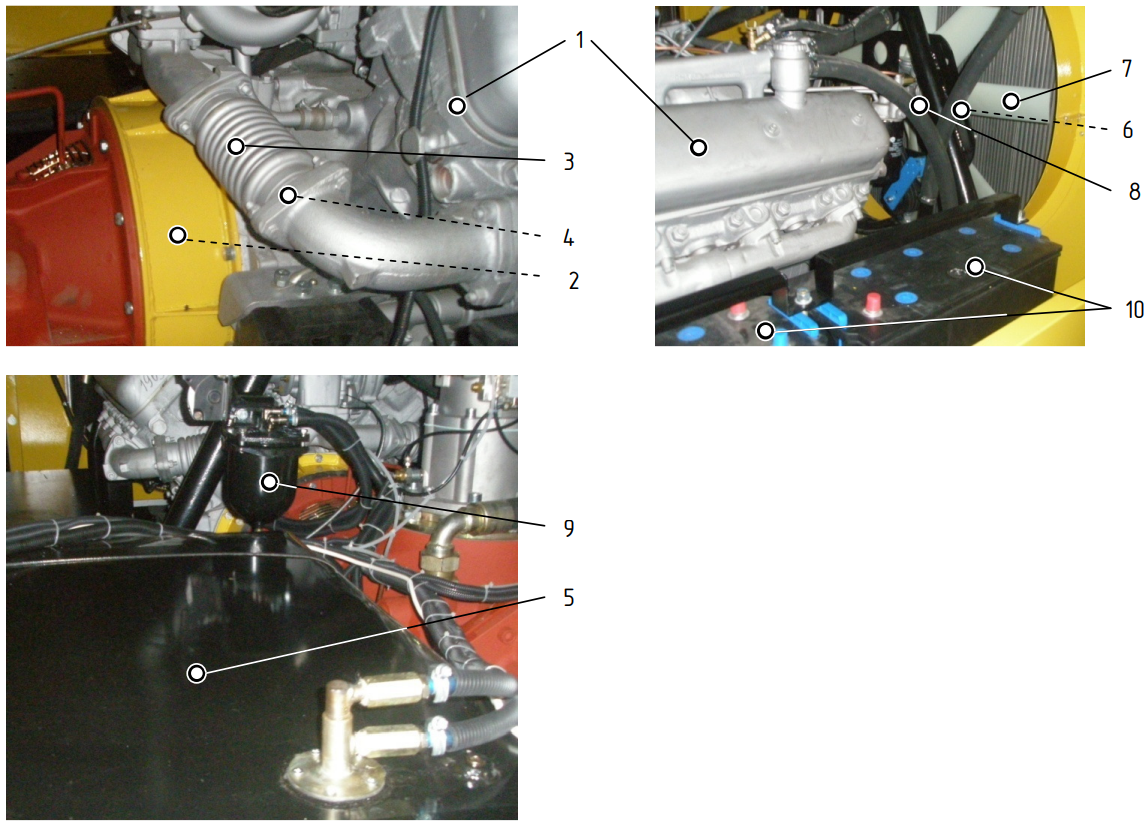

Привод компрессора КВ-20х16

Привод компрессора КВ-20х16
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Двигатель	ЯМЗ 238Д	1	00262019
2	Муфта	BoWex G 80 St ступица D=55 DIN	1	36851554
	Муфта	BoWex G80HE Эластомер 50Sh=11.5"	1	36851610
3	Сильфон тракта выпускного	238НБ-1008088 А	2	00260840
4	Прокладка сильфона	238 НБ-1008054	4	00260646
5	Бак топливный	300 л	1	00262095
6	Диск вентилятора	154.21.045/9.000075	2	00181306
7	Лопасть	5ZR/PAG L 450мм	9	00181471
8	Ступица вентилятора	145.21.044 BOSS-625128/H78J89	1	00181307
9	Фильтр предварительной очистки топлива	740-1105010	1	00251499
10	Аккумулятор	6ст-190 А+	2	14511160

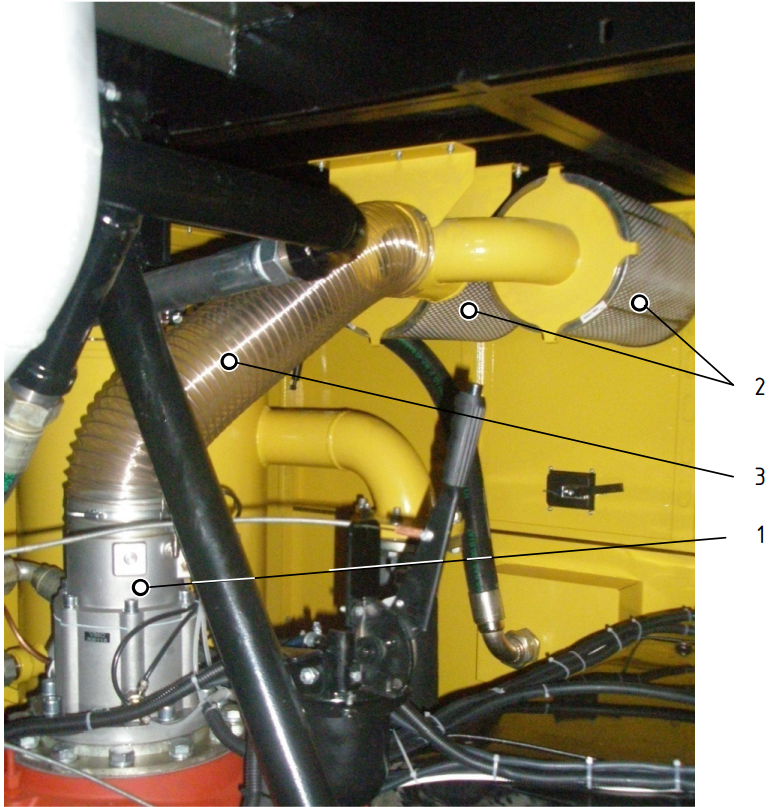

Система всасывания КВ-20х16

Система всасывания КВ-20х16
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Клапан впускной	RB-115PM	1	14590050
2	Элемент фильтра всасывающего	238Н-1109080В3	2	00251495
3	Рукав полиуретановый	150 WIRE TPU-Z	1	00282304

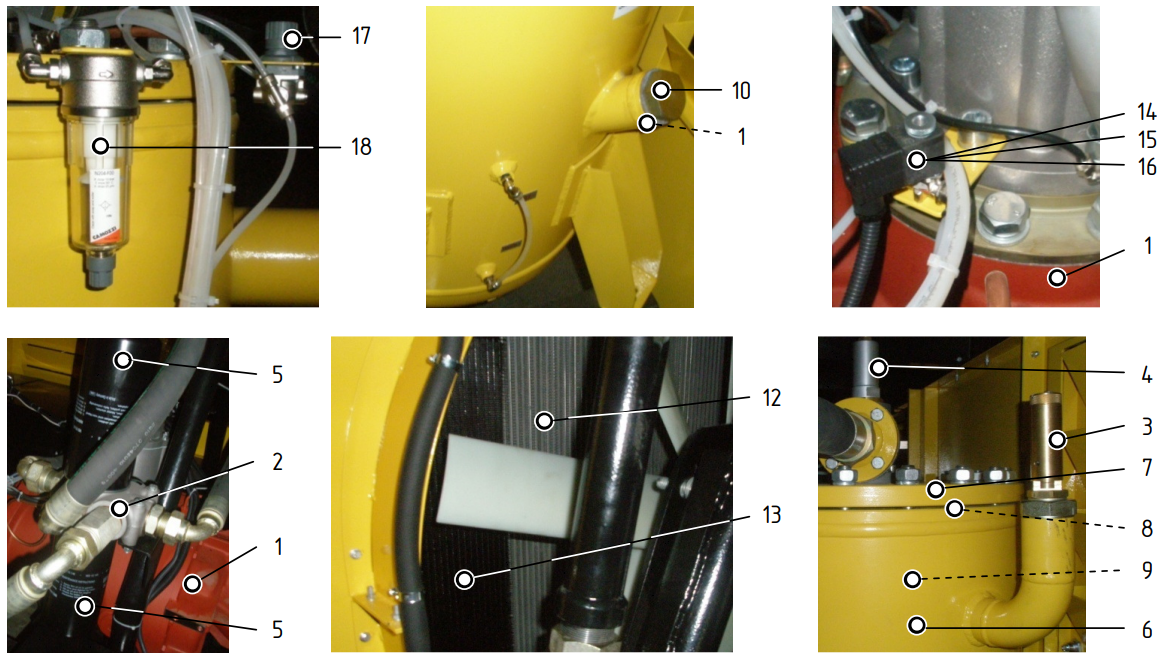

Система масловоздушная КВ-20х16

Система масловоздушная КВ-20х16
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Компрессор винтовой	CE 177G i=1.14 PE	1	00191600
2	Клапан термостатический	VTFT55/57/71 1,5’’	1	14590030
3	Клапан предохранительный	1" 18,4 атм.	1	00191583
4	Клапан минимального давления	G50 2"	1	14590005
5	Фильтр масляный	ФМ-302/180 ЧКЗ	2	00253827
6	Ресивер	55220.01	1
7	Крышка ресивера		1
8	Уплотнение	Паронитовое ресивера	2
9	Сепаратор	49.305.53.111 28 м³ (в ресивере)	1	00181175
10	Пробка маслозаливной горловины	М36х2	1	–
11	Уплотнение	Паронитовое горловины	1	–
12	Охладитель двухсекционный	250 кВт В2450	1	14562940
13	Охладитель масла ДВЕ	5320Ш-1013010-10	1	00263265
14	Соленоид распределителя	DC 24V А73 А77	1	00240996
15	Разъем соленоида	А70 G70 (122*800)	1	00240680
16	Распределитель электропневм.	3/2-1/8 А331-1С2	1	00240472
17	Регулятор давления	M004-R00	1	00241419
Элементы опций
18	Влагоотделитель	N204-F00	1	00240971

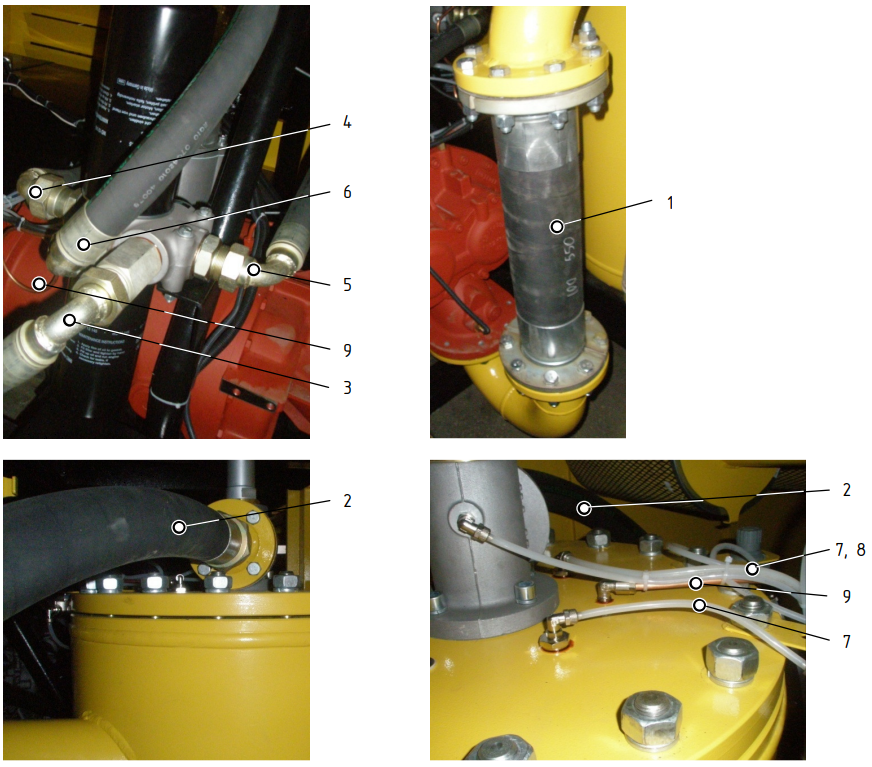

Система трубопроводов КВ-20х16

Система трубопроводов КВ-20х16
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	РВД (компр. - ресивер)	100x550 с фланцами	1	00282282
2	РВД (ресивер - вентили)	50x1300x90 ЧКЗ	1	00282137
3	РВД (ресивер - клап. терм.)	38x470x90 ЧКЗ	1	00282339
4	РВД (клап. терм. - компр.)	38x570x90 ЧКЗ	1	00282272
5	РВД (клап. терм. - охл.)	38x710x90 ЧКЗ	1	00281605
6	РВД (охл. - клап. терм.)	38x1150x90 ЧКЗ	1	00281765
7	Трубка полиамидная	РА12 D1=6 D2=4 (не менее 2,0 м)	1	00240906
8	Трубка полиамидная	РА12 D1=8 D2=6 (не менее 4,0 м)	1	00240907
9	Трубка медная	D=8 (не менее 3,0 м)	1	00270160

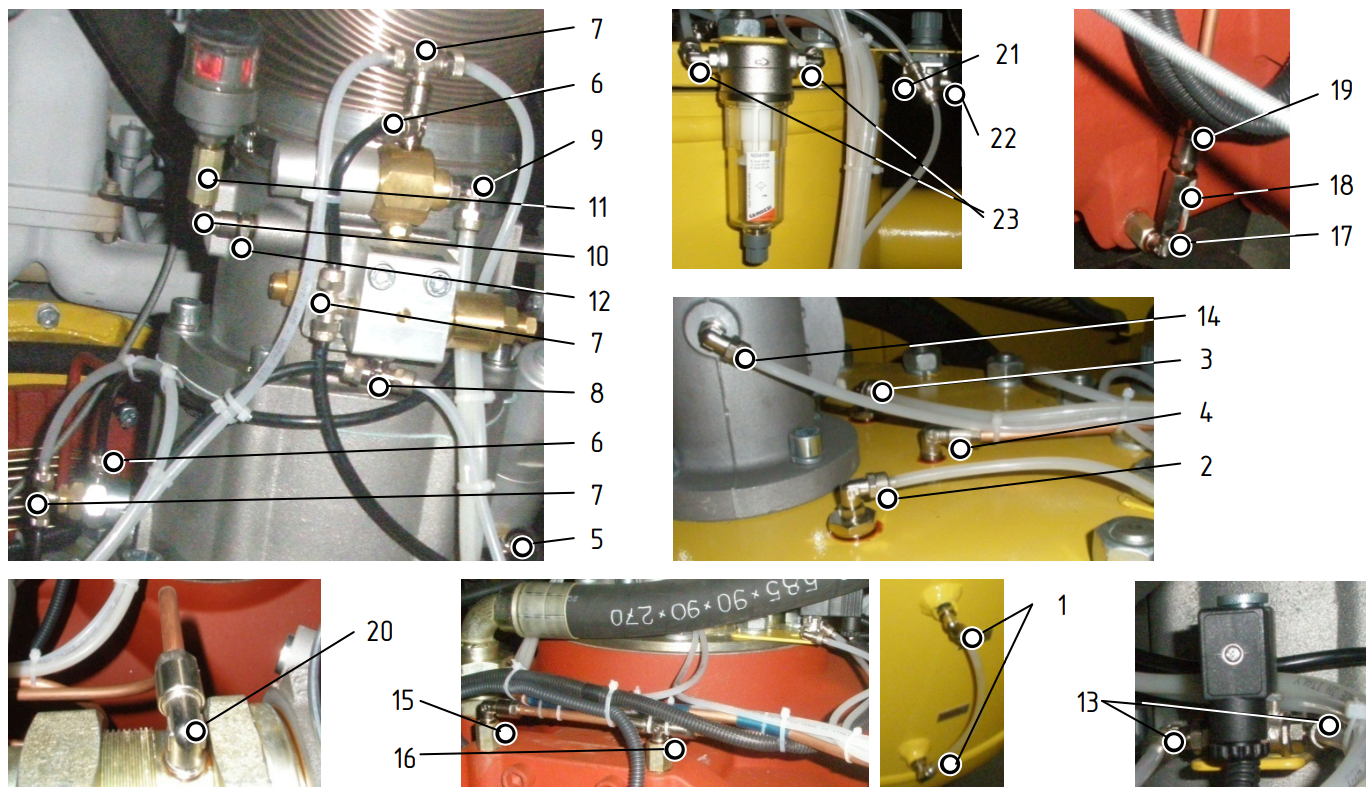

Фитинги КВ-20х16

Фитинги КВ-20х16
Поз.	Марка	Кол-во, шт.	Код (номер)
Ресивер
1	1541 6/4-1/8 угловой поворотный с гайкой накидной (ключ 12)	2	00240999
Крышка ресивера
2	1541 6/4-1/8 угловой поворотный с гайкой накидной (ключ 12)	1	00240999
3	1541 6/4-1/4 угловой поворотный с гайкой накидной (ключ 12/14)	1	00241446
4	1020 8-1/4 угловой универсальный (ключ 14)	1	00241047
Клапан впускной
5	1500 6/4-1/8 угловой с гайкой накидной (ключ 10)	1	00242997
6	1511 6/4-1/8 прямой с гайкой накидной (ключ 12)	1	00242670
7	1410 6/4-1/8 тройник с гайкой накидной (ключ 12)	3	00242720
8	1431 6/4-1/8 тройник поворотный с гайкой накидной (ключ 12)	1	00242646
9	1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14)	1	00241000
Индикатор засоренности воздуха
10	2020 1/8-1/8 угловой	1	00241435
11	2543 1/8 прямой проходной (ключ 13)	1	00240849
12	2510 1/8-1/4 прямой переходной (ключ 14)	1	00241003
Распределитель электропневматический
13	1541 6/4-1/8 угловой поворотный с гайкой накидной (ключ 12)	2	00240999
Клапан минимального давления
14	1541 6/4-1/8 угловой поворотный с гайкой накидной (ключ 12)	1	00240999
Компрессор
15	1020 8-1/4 угловой универсальный (ключ 14)	1	00241017
16	1000 8-1/8 тройник универсальный (ключ 14)	1	-
17	2010 1/4 угловой	1	00242645
18	VNR 843-07 клапан обратный (ключ 17)	1	00240511
19	1050 8-1/4 прямой универсальный (ключ 14)	1	00241009
Клапан термостатический
20	1020 8-1/4 угловой универсальный (ключ 14)	1	00241017
Регулятор давления
21	1541 6/4-1/8 угловой поворотный с гайкой накидной (ключ 12)	1	00240999
22	1431 6/4-1/8 тройник поворотный с гайкой накидной (ключ 12)	1	00242646
Влагоотделитель дополнительный (опция)
23	1541 6/4-1/8 угловой поворотный с гайкой накидной (ключ 12)	2	00240999

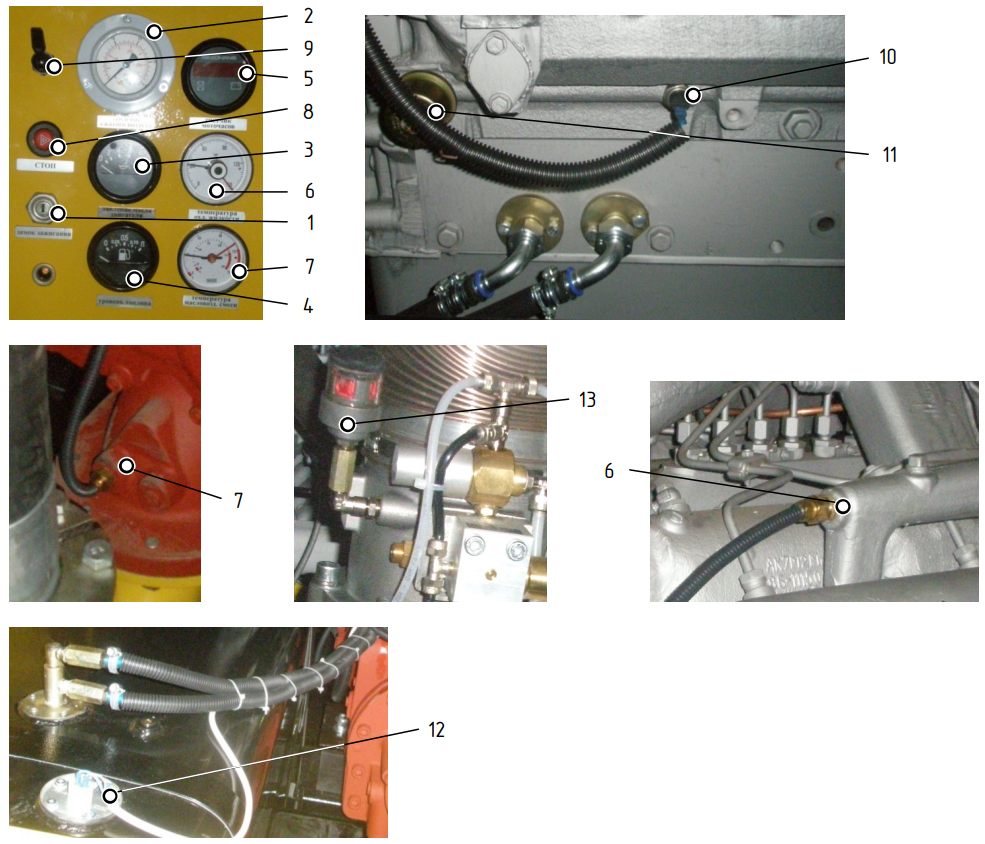

Контроль и управление КВ-20х16

Контроль и управление КВ-20х16
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Замок зажигания	ВК316 Б	1	00120162
2	Манометр сжатого воздуха	25 атм. M063-F25	1	00241422
3	Указатель давления масла	ДВС 0-10 24В 33.3810	1	00121466
4	Указатель уровня топлива	24В УБ170М	1	00120932
5	Счетчик моточасов-вольтметр	УК 34.2	1	00121455
6	Указатель температуры охлаждающей жидкости с датчиком капиллярным	24В 36.3807	1	00120209
7	Указатель температуры масловоздушной смеси с датчиком капиллярным		1	-
8	Кнопка аварийная	249.3710-01	1	001211492
9	Переключатель клапана впускного		1	-
10	Датчик аварийный давления масла	ММ 111D	1	00120211
11	Датчик давления	0-10 - ММ355	1	00121463
12	Датчик уровня топлива	БМ163Б	1	00121438
13	Индикатор засоренности воздуха	ИЗВ-700	1	00123147

Техническое обслуживание и расходные материалы КВ-20х16

Техническое обслуживание и расходные материалы для КВ-20х16
№	Элементы (работы)	Марка	КоЗ (номер)	Кол-Во, шт.	E0	Т01	Наработка, х10³ ч
№	Элементы (работы)	Марка	КоЗ (номер)	Кол-Во, шт.	E0	Т01	2	4	6	8
1.	Фильтр масляный	ФМ-212/70 ЧКЗ	00253824	2,0			3	3	3	3
2.	Элемент фильтра возд.	238Н-1109080В3	00251495	2,0			3	3	3	3
3.	Сепаратор	49.305.53.111	00181175	1,0				3		3
4.	Элемент муфты	BoWex G80HE Эласт 50Sh 11.5"	36851590	1,0				3		3
7.	Клапан предохранительный	8,05 атм.		1,0	П	П	П	3	П	3
		9,2 атм.
		13,8 атм.
		14,95 атм.
		1" 18,4 атм.	00191583
8.	P/К клапан-термостат	VTFT55/57/71 270.1680	14590044	1,0				3		3
9.	P/К клапан мин. давления	G50 220.0450	14593285	1,0				3		3
10.	P/К клапан впускной	RB-115PM		1,0				3		3
11.	P/К уплотнения компр.	CE177G С23822505	00191490	1,0			П	3	П	3
12.	Масло 1 л, В т.ч. уровень	Mol R46AL	00032188	10,0	П	П	П	3	П	3
14.	Трубопроводы	РВД (компл.)		1,0			П	3	П	3
		ПВХ, ПУ (компл.)		1,0			П	3	П	3
		РА, медные (компл.)		1,0			П	3	П	3
15.	Контроль параметров компрессорной установки, ревизия РВД и пневмотрубок, электрооборудования, контроль болтовых соединений и натяжения ремней, очистка блока охлаждения, проверка работы предохранительного клапана				П	П	П	П	П	П
В таблице указаны рекомендованные заводом-изготовителем сроки технического обслуживания установки для средних условий эксплуатации. При изменении условий могут измениться сроки технического обслуживания. ЕО - ежесменное обслуживание (6-8 часов); ТО1 - техническое обслуживание первое (60-80 часов); П - проверка состояния элемента и регулировка при необходимости (согласно Руководства по эксплуатации); З - замена элемента или его составляющих (согласно Руководства по эксплуатации); Р/К - ремонтный комплект.

Комплекты ремонтные КВ-20х16

Комплекты ремонтные для КВ-20х16
Наименование	Код (номер)
Клапан минимального давления G50 220.0450	14593285
Клапан впускной RB-115PM	—
Клапан термостатический VTFT55/57/71 270.1680	14590044
Компрессор винтовой CE177G C23822505	00191490
