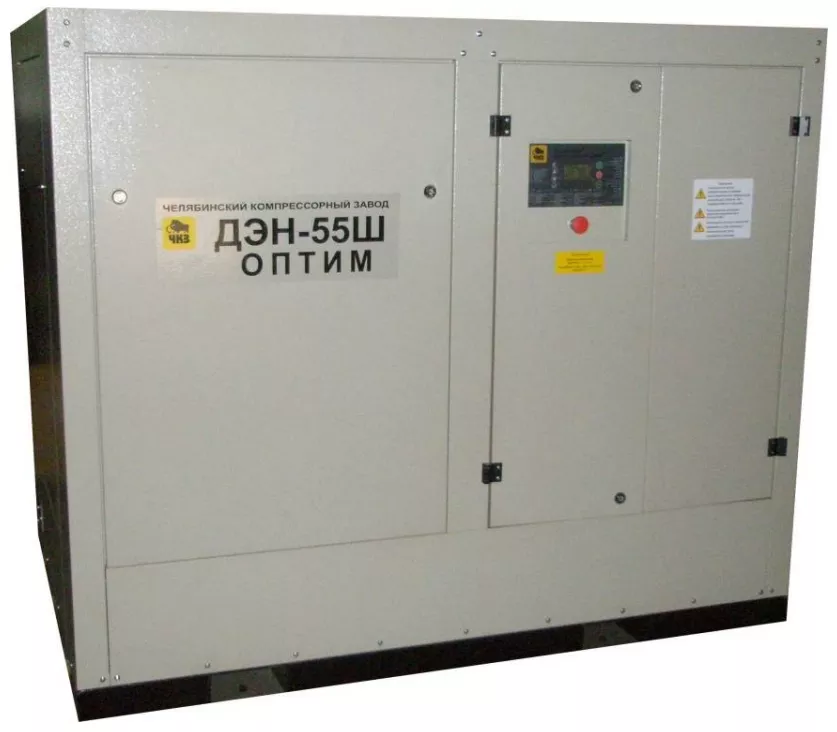

Каталог запчастей ДЭН-55Ш ЧКЗ

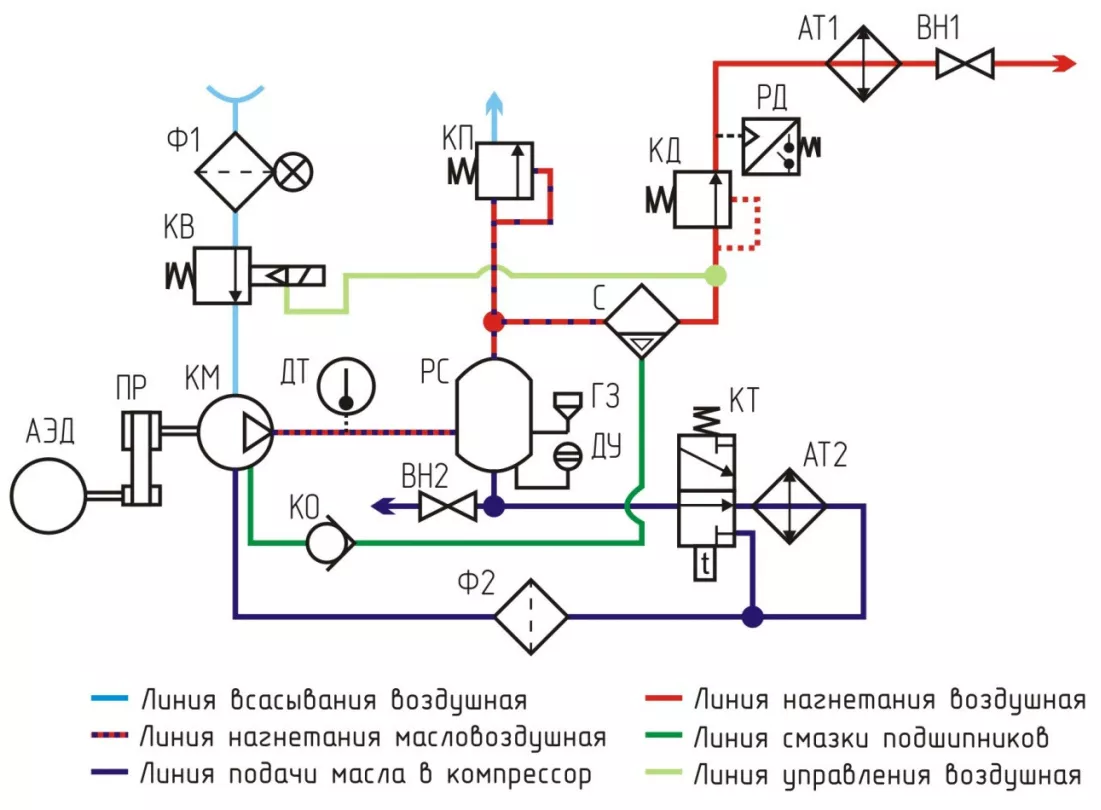

Схема пневмогидравлическая ДЭН-55Ш
| Поз. | Наименование |
| АТ1 | Охладитель сжатого Воздуха |
| АТ2 | Охладитель масла |
| АЗД | Двигатель электрический асинхронный |
| ВН1 | Вентиль выхода сжатого воздуха |
| ВН2 | Вентиль слива масла |
| ГЗ | Горловина заливная |
| ДТ | Датчик температуры |
| ДУ | Датчик уровня |
| КВ | Клапан Впускной |
| КД | Клапан минимального давления |
| КМ | Компрессор винтовой маслозаполненный |
| КО | Клапан обратный |
| КП | Клапан предохранительный |
| КТ | Клапан термостатический |
| ПР | Передача ременная |
| РД | Реле давления |
| РС | Ресивер |
| С | Сепаратор |
| Ф1 | Фильтр Воздушный |
| Ф2 | Фильтр масляный |

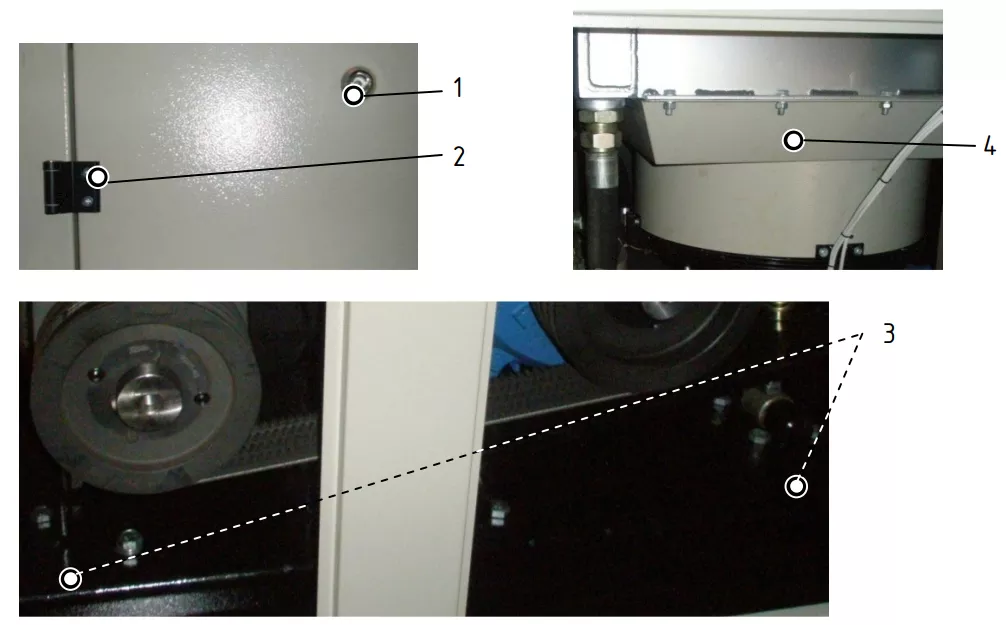

Корпус ДЭН-55Ш
| Поз. | Наименование | Марка | Кол-Во, шт. | Код (номер) |
| 1 | Замок-защелка | 060.1.1.15.41 | 10 | 00182441 |
| 2 | Петля-шарнир | 100-1-2-00 | 4 | 00182435 |
| 3 | Подушка опорная | 130-1001051 (ЗИЛ) | 4 | 14612318 |
| 4 | Диффузор | 4055.04.02.000 | 1 |

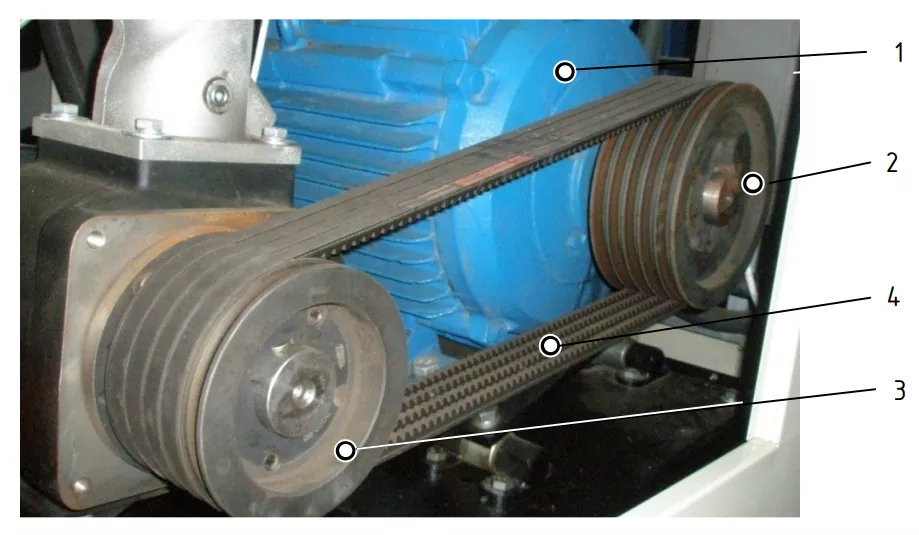

Привод компрессора ДЭН-55Ш
| Поз. | Наименование | Марка | Кол-Во, шт. | Код (номер) | ||
| 1 | Двигатель электрический асинхронный | А225М2 Л 55 кВт, 3000 об/мин, 380/660 В, на лапах | 1 | 14281147 | ||
| 2 | Шкив и Втулка (комплект на двигатель электрический асинхронный) | 0,7 МПа | Шкив | SPB 224х4 | 1 | 00201518 |
| Втулка | 3020-55 | 00201473 | ||||
| 0,8 МПа | Шкив | SPB 212х4 | 1 | 00201528 | ||
| Втулка | 3020-55 | 00201473 | ||||
| 1,0 МПа | Шкив | SPB 200х4 | 1 | 00201517 | ||
| Втулка | 3020-55 | 00201473 | ||||
| 1,3 МПа | Шкив | SPB 180х4 | 1 | 00201467 | ||
| Втулка | 2517-55 | 00201413 | ||||
| 3 | Шкив и втулка (комплект на компрессор) | 0,7 МПа | Шкив | SPB 200х4 | 1 | 00201517 |
| Втулка | 3020-60 | 00201494 | ||||
| 0,8 МПа | Шкив | SPB 200х4 | 1 | 00201517 | ||
| Втулка | 3020-60 | 00201494 | ||||
| 1,0 МПа | Шкив | SPB 212х4 | 1 | 00201528 | ||
| Втулка | 3020-60 | 00201494 | ||||
| 1,3 МПа | Шкив | SPB 224х4 | 1 | 00201518 | ||
| Втулка | 3020-60 | 00201494 | ||||
| 4 | Ремень | ХРВ-1900 | 4 | 00151195 | ||

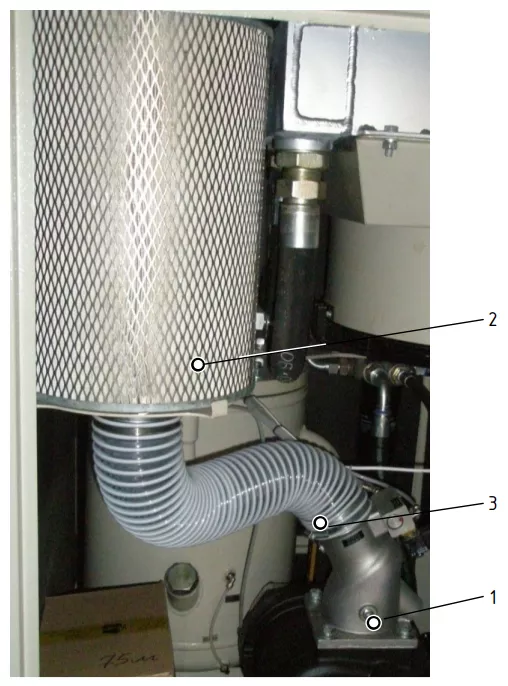

Система всасывания ДЭН-55Ш
| Поз. | Наименование | Марка | Кол-во, шт. | Код (номер) |
| 1 | Клапан Впускной | RB-80E 620.060 | 1 | 14590023 |
| 2 | Элемент фильтра Воздушного | 250И-1109080 | 1 | 00251061 |
| 3 | Рукав поливинилхлоридный (ПВХ) | 100 LIGNUM (не менее 1,0 м) | 1 | 00280136 |

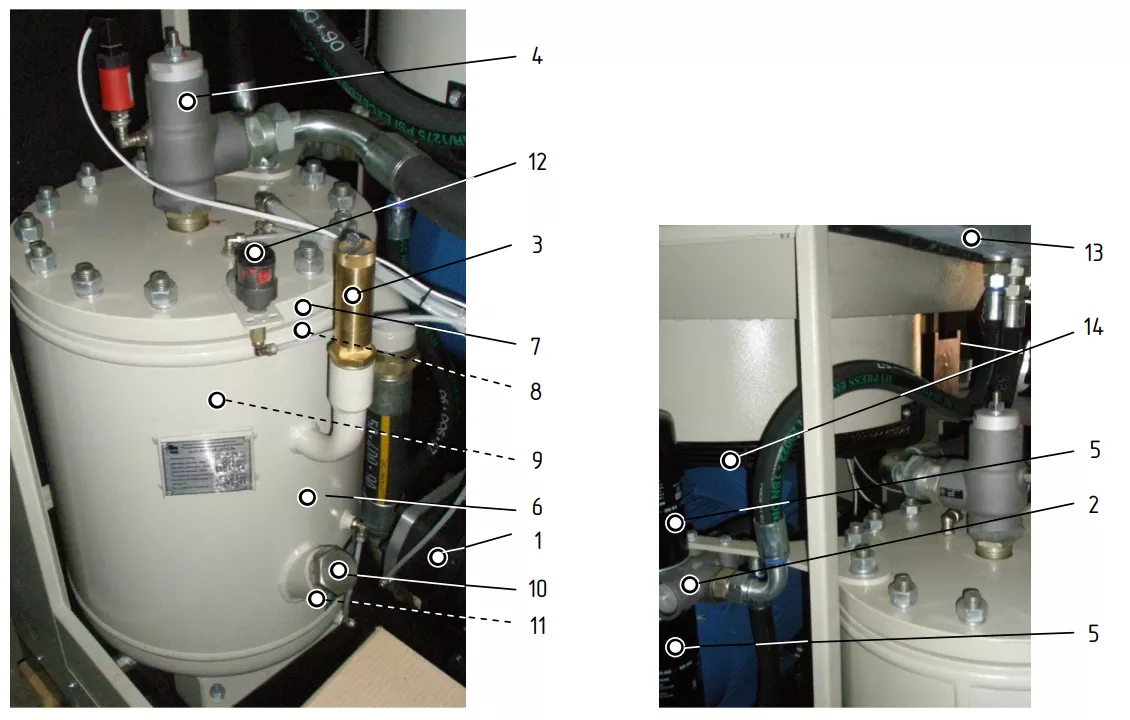

Система масловоздушная ДЭН-55Ш
| Поз. | Наименование | Марка | Кол-Во, шт. | Код (номер) | |
| 1 | Компрессор винтовой | В201 V005 | 1 | 14550005 | |
| 2 | Гидроплита термостатическая (клапан термостатический) | VT2FT35/37-71 270.3612 1" | 1 | 14590031 | |
| 3 | Клапан предохранительный | 0,7 МПа | 8,05 атм. 1” | 1 | 00191580 |
| 0,8 МПа | 9,2 атм. 1” | 00191597 | |||
| 1,0 МПа | 11,5 атм. 1” | 00191581 | |||
| 1,3 МПа | 14,95 атм. 1” | 00191582 | |||
| 4 | Клапан минимального давления | G40/46 1,5” | 1 | 14590006 | |
| 5 | Фильтр масляный | ФМ-212/70 ЧКЗ | 2 | 00253824 | |
| 6 | Ресивер | 54085.01 | 1 | ||
| 7 | Крышка ресивера | 54101 | 1 | ||
| 8 | Уплотнение | Паронитовое ресивер-сепаратор | 2 | ||
| 9 | Сепаратор | СР-16/2 ЧКЗ 16м3(В ресивере) | 1 | 00254089 | |
| 10 | Пробка маслозаливной горловины | М36х2 | 1 | ||
| 11 | Уплотнение | Паронитовое горловины | 1 | ||
| 12 | Индикатор засоренности Воздуха | ИЗВ-700 | 1 | 00123147 | |
| 13 | Охладитель комбинированный | 55 кВт | В3097 | 1 | 14560004 |
| JLCK8776 | 14562946 | ||||
| 14 | Вентилятор | S4D-630-CJ 01-06 | 1 | 00133299 | |

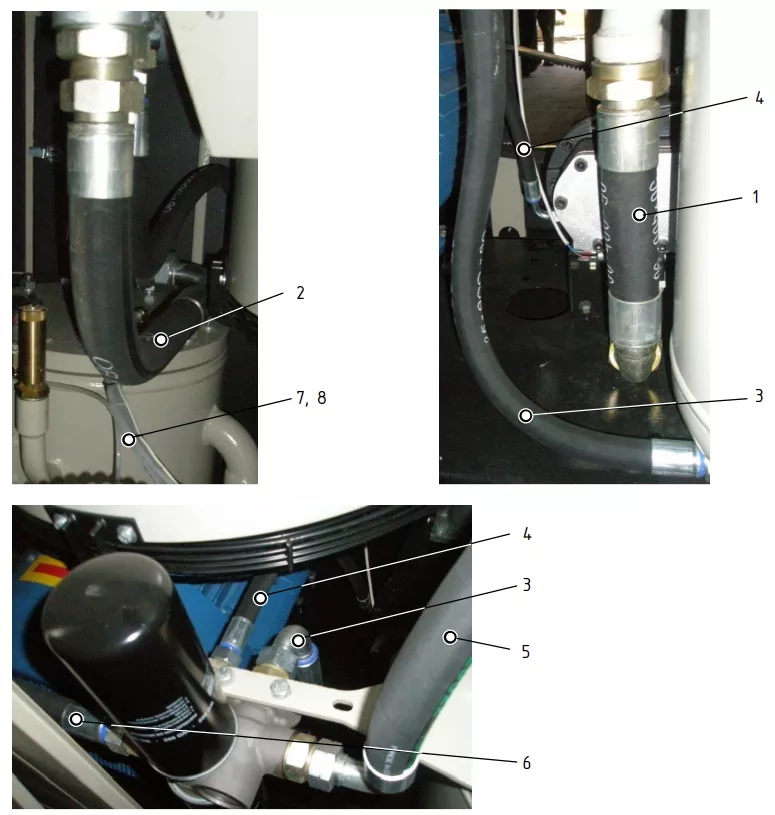

Система трубопроводов ДЭН-55Ш
| Поз. | Наименование | Марка | Кол-Во, шт. | Код (номер) |
| 1 | РВД (компр. - ресив.) | 50x400x90 ЧКЗ | 1 | 00281687 |
| 2 | РВД (ресив. - охл.) | 38x750x90 ЧКЗ | 1 | 00282135 |
| 3 | РВД (ресив. - клап. терм.) | 25x900x90 ЧКЗ | 1 | 00281332 |
| 4 | РВД (клап. терм. - компр.) | 16х800х90 ЧКЗ | 1 | 00280715 |
| 5 | РВД (клап. терм. - охл.) | 25x1000x90 ЧКЗ | 1 | 00280720 |
| 6 | РВД (охл. - клап. терм.) | 25x850 ЧКЗ | 1 | 00282205 |
| 7 | Трубка полиамидная | РА12 D1=6 D2=4 (не менее 3,0 м) | 1 | 00240906 |
| 8 | Трубка полиамидная | РА12 D1=14 D2=12 (не менее 2,0 м) | 1 | 00240972 |

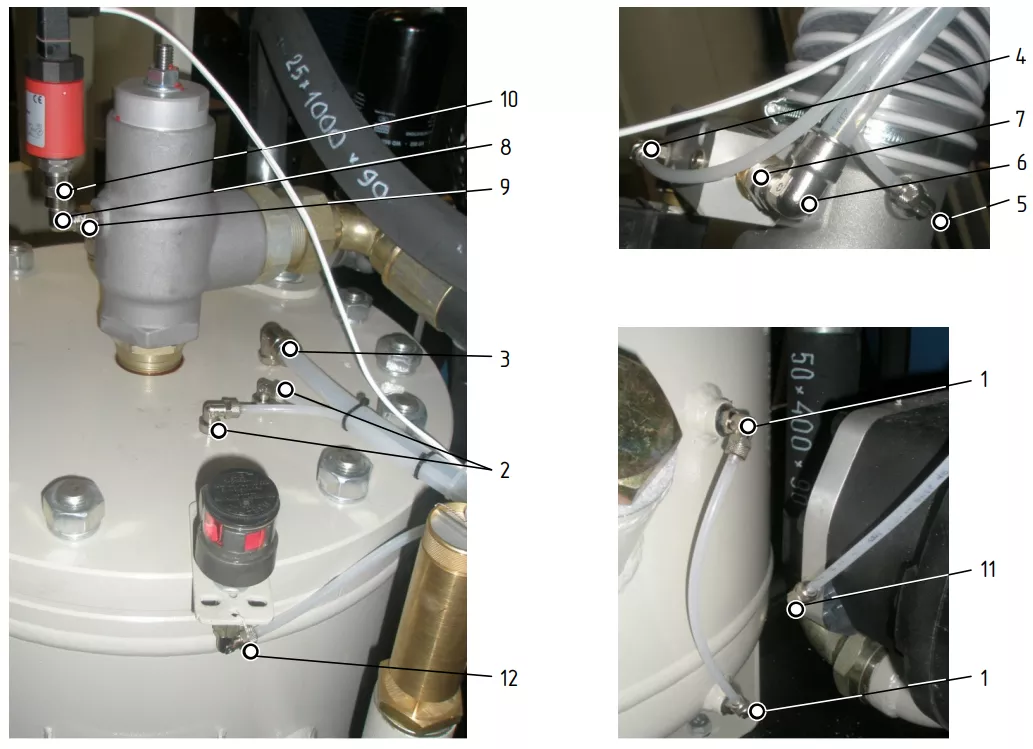

Фитинги ДЭН-55Ш
| Поз. | Наименование | Кол-Во, шт. | Код (номер) |
| Pecивep | |||
| 1 | 1541 6/4-1/8 угловой поворотный с гайкой накидной (ключ 12/12) | 2 | 00242218 |
| Крышка ресивера | |||
| 2 | 1541 6/4-1/4 угловой поворотный с гайкой накидной (ключ 12/14) | 2 | 00241446 |
| 3 | 6520 1/4-3/8 угловой поворотный быстроразъемный (ключ 19) | 1 | 00241456 |
| Клапан Впускной | |||
| 4 | 1541 6/4-1/8 угловой поворотный с гайкой накидной (ключ 12/12) | 1 | 00242218 |
| 5 | 1541 6/4-1/4 угловой поворотный с гайкой накидной (ключ 12/14) | 1 | 00241446 |
| 6 | 6520 14-3/8 угловой поворотный быстроразъемный (ключ 19) | 1 | 00241456 |
| 7 | 2520 1/4-3/8 прямой переходной (ключ 20) | 1 | |
| Клапан минимального давления (реле давления) | |||
| 8 | 2010 1/4 угловой | 1 | 00242645 |
| 9 | 2520 1/4-1/8 прямой (ключ 17) | 1 | 00241063 |
| 10 | 2543 1/4 прямой проходной (ключ 17) | 1 | 00241432 |
| Компрессор | |||
| 11 | 1541 6/4-1/8 угловой поворотный с гайкой накидной (ключ 12/12) | 1 | 00242218 |
| Индикатор засоренности воздуха | |||
| 12 | 1541 6/4-1/8 угловой поворотный с гайкой накидной (ключ 12/12) | 1 | 00242218 |

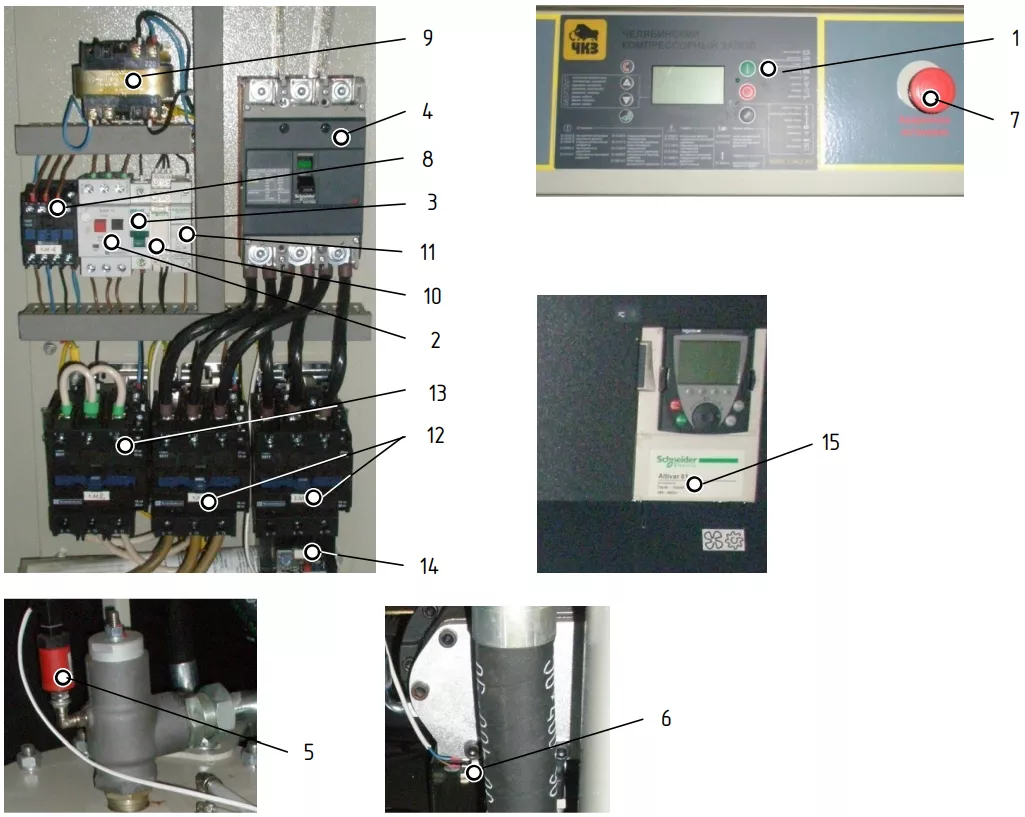

Система электрическая ДЭН-55Ш
| Поз. | Наименование | Марка | Кол-во, шт. | Код (номер) |
| 1 | Блок управления компрессором | S1 Y09CHKZ01.0 | 1 | 36872346 |
| 2 | Выключатель электрический автоматический | ВАМУ 10 6-10А | 1 | 14284444 |
| 3 | Выключатель электрический автоматический | ВА 47-29 1п 2 А D | 1 | 14282194 |
| 4 | Выключатель электрический автоматический | EZC250N3160 160A 3П | 1 | 14282985 |
| 5 | Датчик давления | Y04CM29.00 | 1 | 36871494 |
| 6 | Датчик температуры | Y08CM68.00 | 1 | 36871495 |
| 7 | Кнопка-переключатель | XB4BS542 (авар. ост.) | 1 | 14282126 |
| 8 | Пускатель (контактор) | ПМ 12-010-100 220В 10А | 1 | 14282132 |
| 9 | Трансформатор (на рис.) или Блок питания | 0СМ1-0,063 220/5-24 | 1 | 14282387 |
| EFG 24V | 14284573 | |||
| 10 | Реле контроля фаз | RM17TG20 | 1 | 14282934 |
| 11 | Колонка предохранительная | STI 8,5x31,5* | 1 | 14282290 |
| Патрон предохранителя | 2А 8,5x31,5 15767* | 1 | 14283330 | |
| Ступенчатый пуск | ||||
| 12 | Пускатель (контактор) | ПМУ 6511 | 1 | 14281418 |
| 13 | Пускатель (контактор) | ПМУ 5011 | 1 | 14281419 |
| 14 | Реле тепловое | РТДЗУ 70 (55-70А) | 1 | 14281397 |
| Преобразователь частотный | ||||
| 15 | Преобразователь | ATV-61HD55N4 55кВт 500В | 1 | 14282980 |
| Плавный пуск | ||||
| 16 | Устройство плавного пуска | АТS 48C11Q 110A 400V 55кВт | 1 | 14283625 |
Техническое обслуживание и расходные материалы ДЭН-55Ш
| № | Элементы (работы) | Марка | Код (номер) | Кол-во, шт. | ЕО | ТО1 | Наработка, х103 ч | |||
| 2 | 4 | 6 | 8 | |||||||
| 1. | Фильтр масляный | ФМ-212/70 ЧКЗ | 00253824 | 2,0 | З | З | З | З | ||
| 2. | Элемент фильтра воздушного | 250И-1109080 | 00251061 | 1,0 | З | З | З | З | ||
| 3. | Сепаратор | СР-16/2 ЧКЗ | 00254089 | 1,0 | З | З | ||||
| 4. | Ремень | XPB-1900 | 00151195 | 4,0 | П | З | П | З | ||
| 5. | Датчик давления | Y04CM29.00 | 36871494 | 1,0 | З | З | ||||
| 6. | Датчик температуры | Y08CM6800 | 36871495 | 1,0 | З | З | ||||
| 7. | Клапан предохранительный | 1" 8,05 атм. | 00191580 | 1,0 | П | П | П | З | П | З |
| 9,2 атм. | ||||||||||
| 1" 11,5 атм. | 00191581 | |||||||||
| 14,95 атм. | ||||||||||
| 17,25 атм. | ||||||||||
| 8. | Р/К клапан-термостат | VTFT 35-37/71 270.1290 | 14590045 | 1,0 | З | З | ||||
| 9. | Р/К клапан мин. давления | G40/46 220.0350 | 14593279 | 1,0 | З | З | ||||
| 10. | Р/К клапан Впускной | RB-80E 620.0360 | 14593286 | 1,0 | З | З | ||||
| 11. | Р/К уплотнения компр. | B201 111547 | 14551516 | 1,0 | П | З | П | З | ||
| 12. | Масло (уровень) | Mol R46AL | 00032188 | 40,0 | П | П | П | З | П | З |
| 13. | Смазка подшипников электродвигателя 100 г. | WEG Shell Alvania RL3 | 00066249 | 1,5 | З | З | ||||
| Eldin Unipex2 | 00063898 | |||||||||
| 14. | Трубопроводы | РВД (компл.) | 1,0 | П | З | П | З | |||
| ПВХ (компл.) | 1,0 | П | З | П | З | |||||
| РА, медные (компл.) | 1,0 | П | З | П | З | |||||
| 15. | Контроль параметров компрессорной установки ДЭН-55Ш, ревизия РВД и пневмотрубок, электрооборудования, контроль болтовых соединений и натяжения ремней, очистка блока охлаждения, проверка работы предохранительного клапана | П | П | П | П | П | П | |||
В таблице указаны рекомендуемые заводом-изготовителем сроки технического обслуживания ДЭН-55Ш для средних условий эксплуатации. При изменении условий могут измениться сроки технического обслуживания. | ||||||||||
Комплекты ремонтные ДЭН-55Ш
| Наименование | Код (номер) |
| Клапан минимального давления G40/46 220.0350 | 14593279 |
| Клапан впускной RB-80E 620.0360 | 14593286 |
| Клапан термостатический VT2FT35/37/71 270.1290 | 14590045 |
| Уплотнения вала компрессора винтового В201 111547 | 14551516 |
| Подшипники для компрессора винтового В201 111548 | 14553192 |
×
![]()
