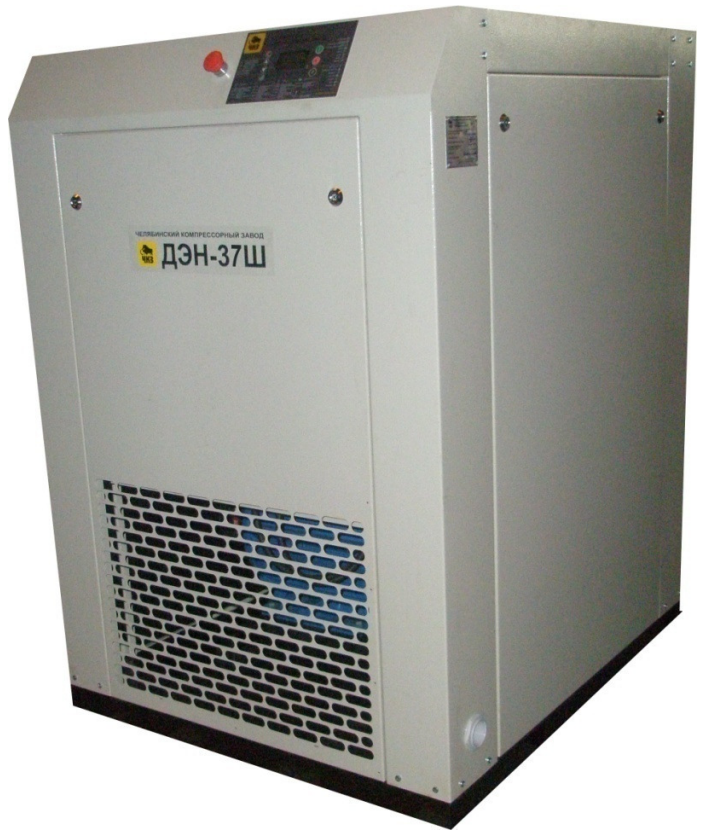

Каталог запасных частей ДЭН-37Ш

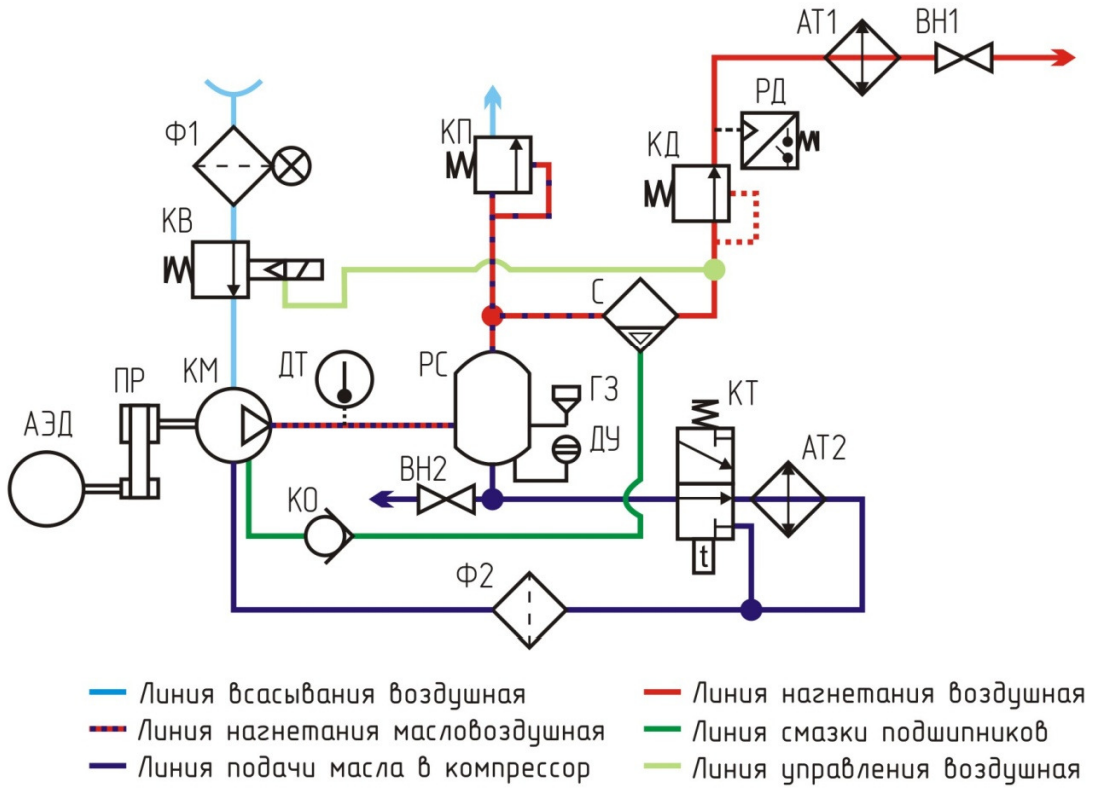

Схема пневмогидравлическая ДЭН-37Ш

Схема пневмогидравлическая ДЭН-37Ш
Поз.	Наименование	Поз.	Наименование
AT1	Охладитель сжатого воздуха	КМ	Компрессор винтовой маслозаполненный
АТ2	Охладитель масла	КО	Клапан обратный
АЗД	Двигатель электрический асинхронный	КП	Клапан предохранительный
ВН1	Вентиль выхода сжатого воздуха	КТ	Клапан термостатический
ВН2	Вентиль слива масла	ПР	Передача ременная
ГЗ	Горловина заливная	РД	Реле давления
ДТ	Датчик температуры	РС	Ресивер
ДУ	Датчик уровня	С	Сепаратор
КВ	Клапан впускной	Ф1	Фильтр воздушный
КД	Клапан минимального давления	Ф2	Фильтр масляный

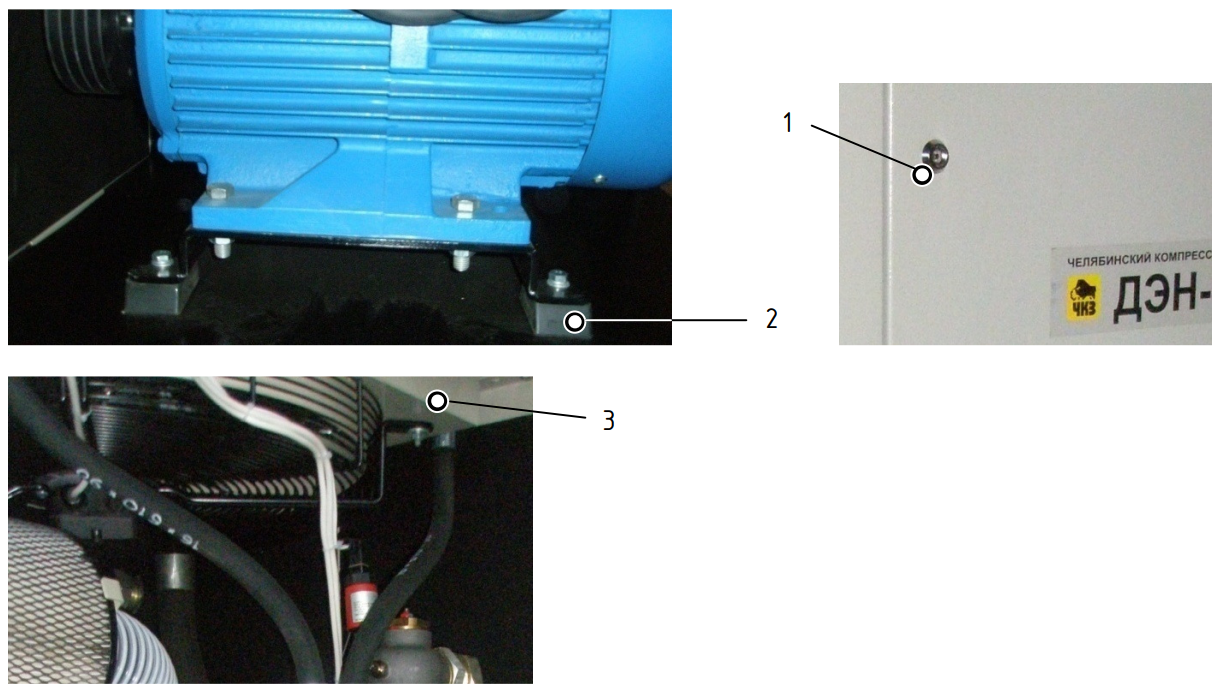

Корпус ДЭН-37Ш

Корпус ДЭН-37Ш
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Замок-защелка	060.1.1.15.41	6	00182441
2	Подушка опорная	3102-1001020 (ГАЗ)	4	00260578
3	Диффузор	6037.04.02.000	1	-

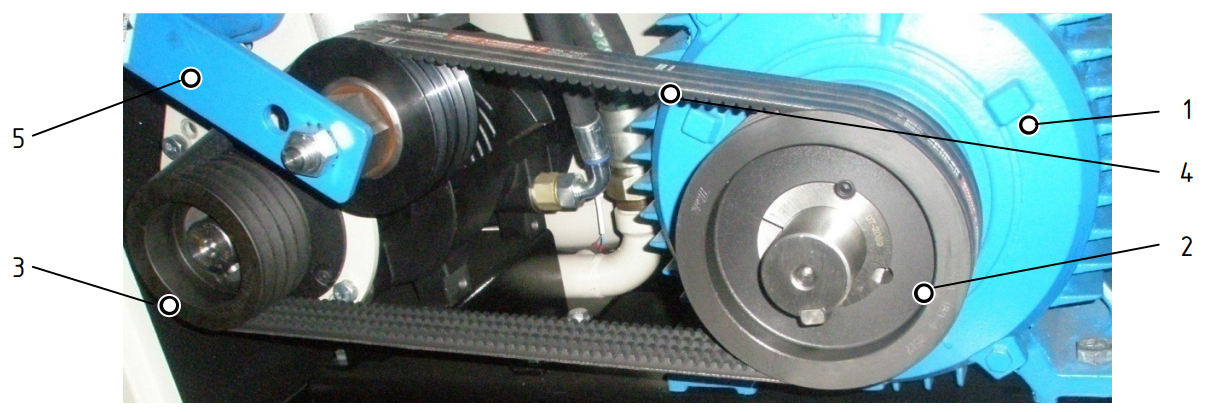

Привод компрессора ДЭН-37Ш

Привод компрессора ДЭН-37Ш
Поз.	Наименование	Марка			Кол-во, шт.	Код (номер)
Поз.	Наименование	Давление	Тип	Размер	Кол-во, шт.	Код (номер)
1	Двигатель электрический асинхронный	А200М2 Ё 37 кВт, 3000 об/мин, 380/660 В, на лапах			1	14282263
2	Шкив и втулка (комплект на двигатель электрический асинхронный)	0,7 МПа	Шкив	SPA 180×4	1	00201433
		0,7 МПа	Втулка	2517-55	1	00201413
		1,0 МПа	Шкив	SPA 160×4	1	00201432
		1,0 МПа	Втулка	2517-55	1	00201413
3	Шкив и втулка (комплект на компрессор)	0,7 МПа	Шкив	SPA 125×4	1	00201491
		0,7 МПа	Втулка	2012-45	1	00201538
		1,0 МПа	Шкив	SPA 132×4	1	00201543
		1,0 МПа	Втулка	2517-45	1	00201412
4	Ремень	ХРА-1507			4	00150785
5	Устройство натяжения ремня	NK-160 R-15981			1	14550009

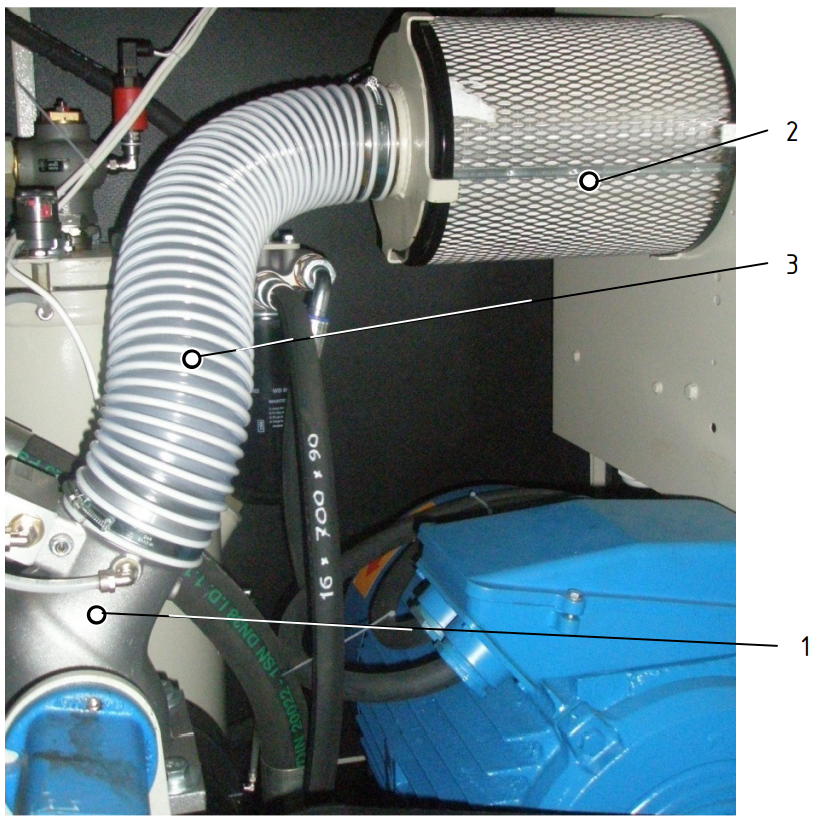

Система всасывания ДЭН-37Ш

Система всасывания ДЭН-37Ш
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Клапан впускной	RB-80E 620.040	1	14590023
2	Фильтр воздушный	ДТ-75М-1109560	1	00250966
3	Рукав поливинилхлоридный (ПВХ)	100 LIGNUM (не менее 1,0 м)	1	00280136

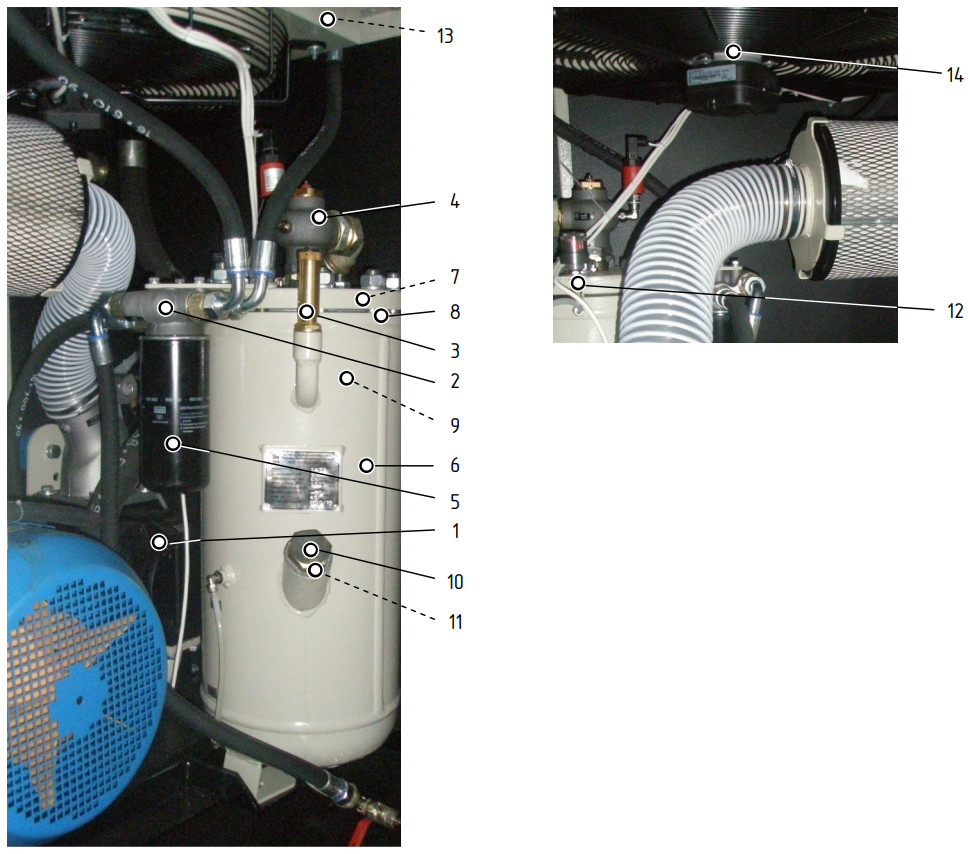

Система масловоздушная ДЭН-37Ш

Система масловоздушная ДЭН-37Ш
Поз.	Наименование	Марка		Кол-во, шт.	Код (номер)
1	Компрессор винтовой	EV09		1	14553619
2	Гидроплита термостатическая (клапан термостатический)	VTFT27-71 270.3362 3/4"		1	14590039
3	Клапан предохранительный	0,7 МПа	8,05 атм. 3/4"	1	00191575
3	Клапан предохранительный	1,0 МПа	11,5 атм. 3/4"	1	00191576
4	Клапан минимального давления	G35/36 1,25"		1	14590047
5	Фильтр масляный	ФМ-212/70 ЧКЗ		1	00253824
6	Ресивер	53044.05		1
7	Крышка ресивера			1
8	Уплотнение	Паронитовое ресивер-сепаратор		1
9	Сепаратор	6,5м³ СР-6/2 ЧКЗ (в ресивере)		1	00254088
10	Пробка маслозаливной горловины	М36×2		1
11	Уплотнение	Паронитовое горловины		1
12	Индикатор засоренности воздуха	ИЗВ-700		1	00123147
13	Охладитель двухсекционный	37 кВт	B3100	1	14561476
13	Охладитель двухсекционный		JLCK8777	1	14563434
14	Вентилятор	S4D-560-AB 01-02		1	00133305

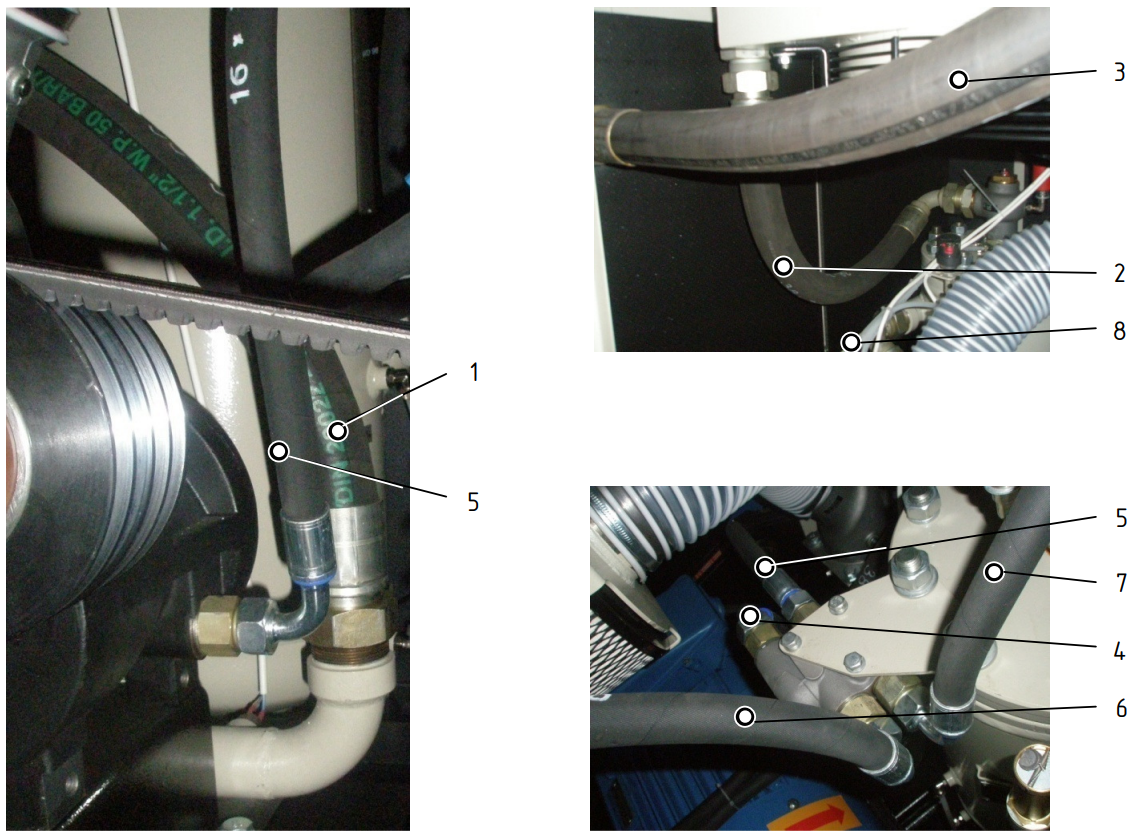

Система трубопроводов ДЭН-37Ш

Система трубопроводов ДЭН-37Ш
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	РВД (компрессор - ресивер)	38×600×90 ЧКЗ	1	00281535
2	РВД (ресивер - охладитель)	38×750×90 ЧКЗ	1	00283125
3	РВД (охладитель - вентиль)	38×800×90 ЧКЗ	1	00281696
4	РВД (ресивер - клапан термостата)	16×900×90 ЧКЗ	1	00280716
5	РВД (клапан термостата - компрессор)	16×700×90 ЧКЗ	1	00280714
6	РВД (клапан термостата - охладитель)	16×600×90 ЧКЗ	1	00280713
7	РВД (охладитель - клапан термостата)	16×600×90 ЧКЗ	1	00280713
8	Трубка полиамидная	РА12 D1=8 D2=6 (не менее 3,0 м)	1	00240907

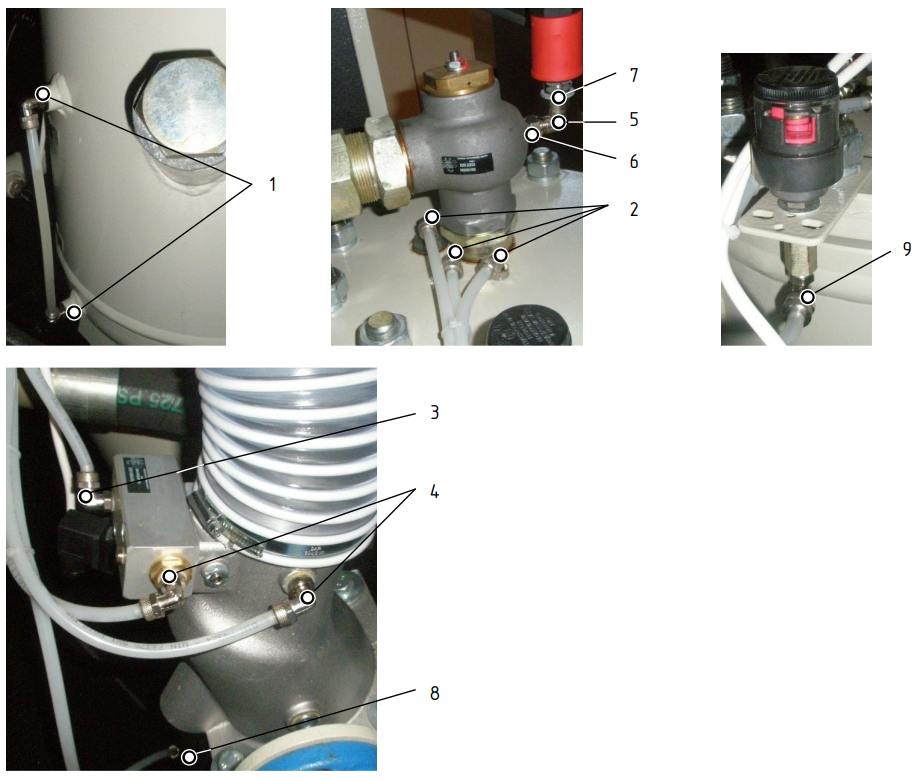

Фитинги ДЭН-37Ш

Фитинги ДЭН-37Ш
Поз.	Наименование	Кол-во, шт.	Код (номер)
Ресивер
1	1541 8/6-1/8 угловой поворотный с гайкой накидной (ключ 12/14)	2	00242218
Крышка ресивера
2	1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14)	3	00241000
Клапан впускной
3	1541 8/6-1/8 угловой поворотный с гайкой накидной (ключ 12/14)	1	00242218
4	1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14)	2	00241000
Клапан минимального давления (реле давления)
5	2010 1/4 угловой	1	00242645
6	2520 1/8-1/4 прямой (ключ 17)	1	00241063
7	2543 1/4 прямой проходной (ключ 17)	1	00241432
Компрессор
8	1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14)	1	00241000
Индикатор засоренности воздуха
9	1541 8/6-1/8 угловой поворотный с гайкой накидной (ключ 12/14)	1	00240999

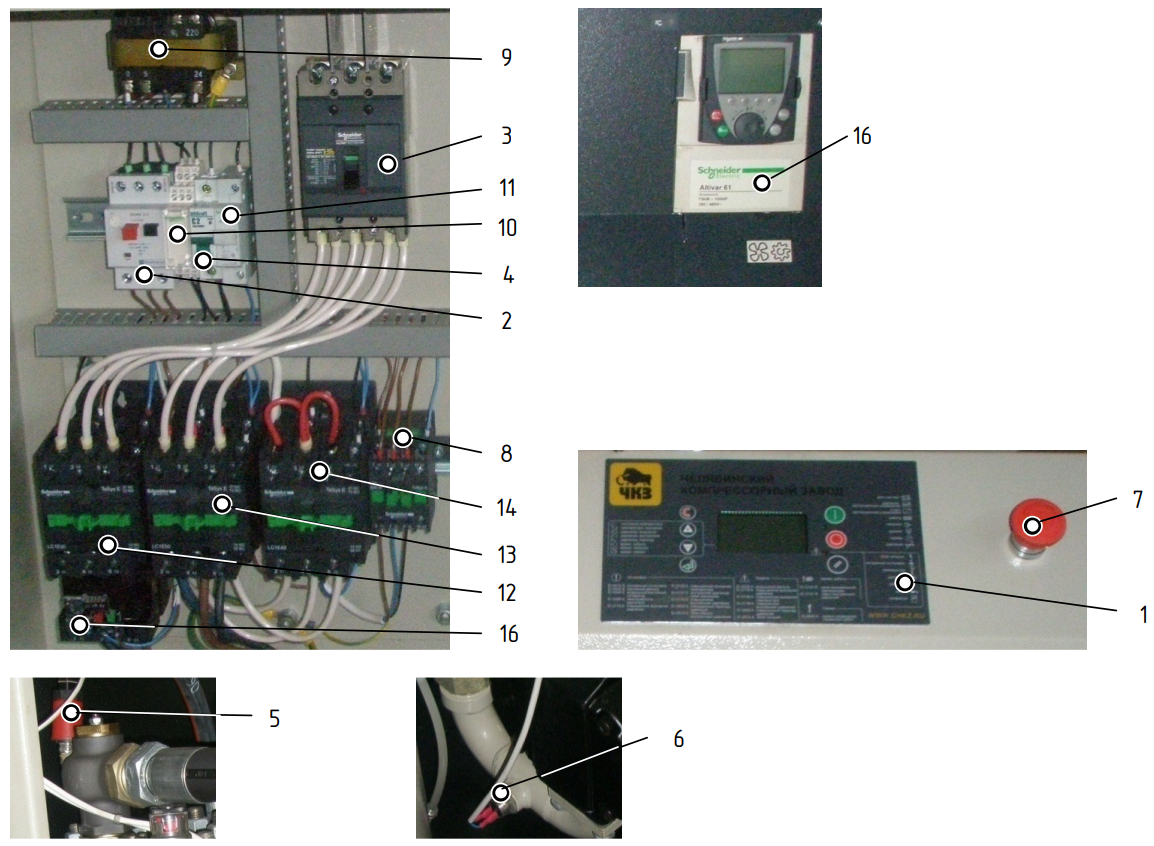

Система электрическая ДЭН-37Ш

Система электрическая ДЭН-37Ш
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Блок управления компрессором	S1-Y09CHKZ01.0	1	36872346
2	Выключатель электрический автоматический	ВАМУ 2,5	1	14283333
3	Выключатель электрический автоматический	EZC100N 80А	1	14283248
4	Выключатель электрический автоматический	ВА 101 С2 1	1	14283467
5	Датчик давления	Y04CM29.00	1	36871494
6	Датчик температуры	Y08CM68.00	1	36871495
7	Кнопка-переключатель	XB4BS542 (авар. ост.)	1	14282126
8	Пускатель (контактор)	LC1E09	1	14284469
9	Трансформатор (на рис.) или Блок питания	0СМ1-0,063 220/5-24 EFG 24V	1	14282387 14284573
10	Реле контроля фаз	RM17TG20	1	14282934
11	Колонка предохранительная	STI 8,5x31,5	1	14282290
	Патрон предохранителя	2А 8,5x31,5 15767	1	14283330
Ступенчатый пуск
12	Пускатель	LC1E50	1	14281419
13	Пускатель	LC1E50	1	14281419
14	Пускатель	LC1E40	1	14283331
15	Реле тепловое	РТДЗУ 40 (30-40А)	1	14283332
Преобразователь частотный
16	Преобразователь	ATV61HD37N4 37 кВт 500В	1	14283214
Плавный пуск
17	Устройство плавного пуска	ATS01N272Q72A 380-415В	1	14283246

Техническое обслуживание и расходные материалы ДЭН-37Ш

Техническое обслуживание и расходные материалы ДЭН-37Ш
№	Элементы (работы)	Марка	Код (номер)	Кол-во, шт.	ЕО	ТО1	Наработка, ×10³ ч
№	Элементы (работы)	Марка	Код (номер)	Кол-во, шт.	ЕО	ТО1	2	4	6	8
1.	Фильтр масляный	ФМ-212/70 ЧКЗ	00243824	1,0			З	З	З	З
2.	Элемент фильтра воздушного	ДТ-75М-1109560	00250950	1,0			З	З	З	З
3.	Сепаратор	СР-6/2 ЧКЗ	00254088	1,0				З		З
4.	Ремень	XPA-1507	00150785	4,0			П	З	П	З
5.	Датчик давления	Y04CM29.00	36871494	1,0				З		З
6.	Датчик температуры	Y08CM68.00	36871495	1,0				З		З
7.	Клапан предохранительный	3/4" 8,05 атм.	00191575	1,0	П	П	П	З	П	З
		3/4" 9,2 атм.	00191596
		3/4" 11,5 атм.	00191576
		3/4" 14,95 атм.	00191577
		17,25 атм.
8.	Р/К клапан-термостат	VTFT 27/71 270.1380	14590046	1,0				З		З
9.	Р/К клапан мин. давления	G35/36 220.1250	14593286	1,0				З		З
10.	Р/К клапан впускной	RB-80E 620.0360	14593286	1,0				З		З
11.	Р/К уплотнения компрессора	EV-09 89013	00193753	1,0			П	З	П	З
12.	Масло (уровень)	Mol R46AL	00032188	25,0	П	П	П	З	П	З
13.	Смазка подшипников электродвигателя 100 г.	WEG Shell Alvania RL3	00066249	1,0				З		З
13.	Смазка подшипников электродвигателя 100 г.	Eldin Unipex2	00063898
14.	Трубопроводы	РВД (компл.)		1,0			П	З	П	З
		ПВХ (компл.)		1,0			П	З	П	З
		РА, медные (компл.)		1,0			П	З	П	З
15.	Контроль параметров компрессорной установки, ревизия РВД и пневмотрубок, электрооборудования, контроль болтовых соединений и натяжения ремней, очистка блока охлаждения, проверка работы предохранительного клапана				П	П	П	П	П	П
В таблице указаны рекомендованные заводом-изготовителем сроки технического обслуживания установки для средних условий эксплуатации. При изменении условий могут измениться сроки технического обслуживания. ЕО - ежесменное обслуживание (6-8 часов); ТО1 - техническое обслуживание первое (60-80 часов); П - проверка состояния элемента и регулировка при необходимости (согласно Руководства по эксплуатации); З - замена элемента или его составляющих (согласно Руководства по эксплуатации); Р/К - ремонтный комплект.

Комплекты ремонтные ДЭН-37Ш

Комплекты ремонтные ДЭН-37Ш
Наименование	Код (номер)
Клапан минимального давления G35/36-1 220.1250	14593290
Клапан впускной RB-80E 620.0360	14593286
Клапан термостатический VTFT27/71 3/4" 1U 270.1380	14590046
Уплотнения вала компрессора винтового EV09 89013	00193753
