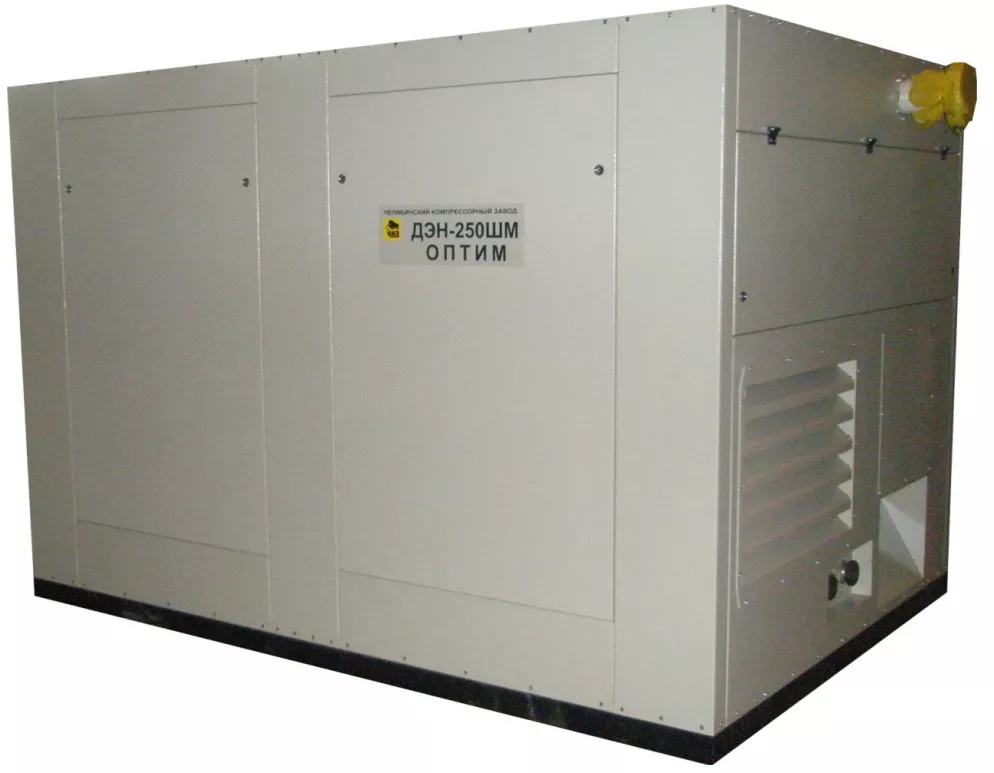

Каталог запчастей ДЭН-250ШМ ЧКЗ

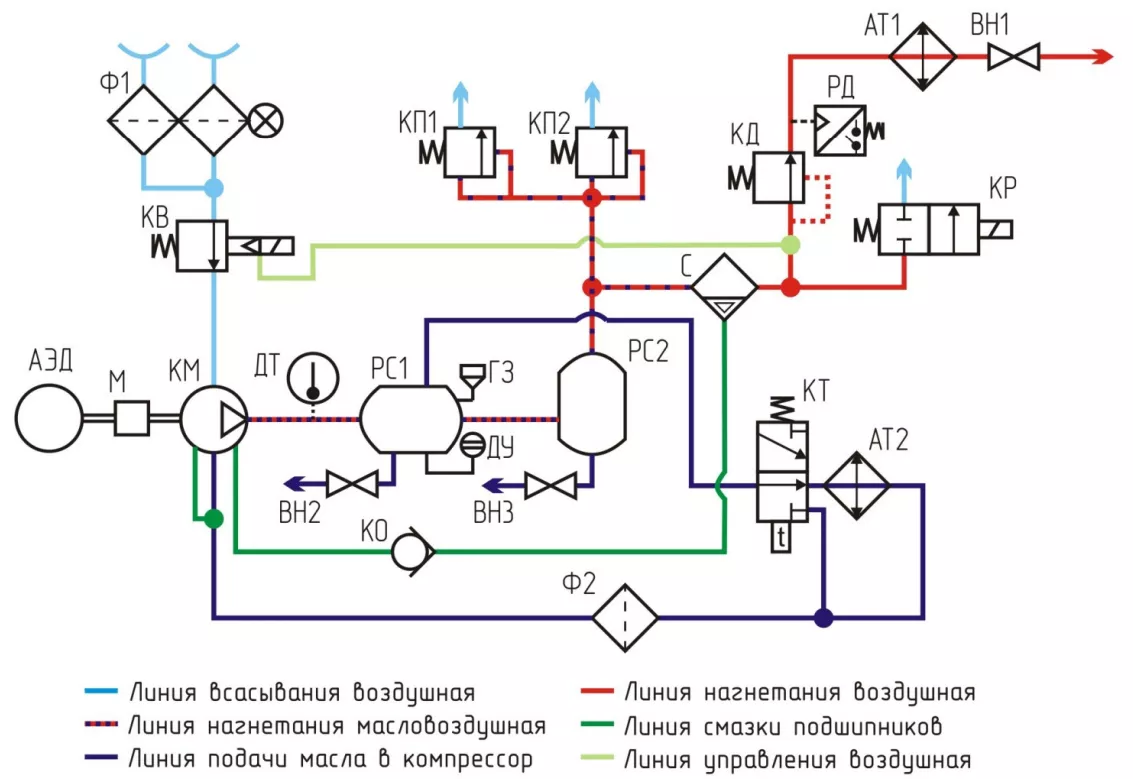

Схема пневмогидравлическая ДЭН-250ШМ

Схема пневмогидравлическая ДЭН-250ШМ
Поз.	Наименование
ATI	Охладитель воздуха (вынесен)
АТ2	Охладитель масла (вынесен)
АЗД	Двигатель электрический асинхронный
ВН1	Вентиль выхода сжатого воздуха
ВН2	Вентили слива масла
ВН3	Вентили слива масла
ГЗ	Горловина заливная
ДТ	Датчик температуры
ДУ	Датчик уровня
КВ	Клапан впускной
КД	Клапан минимального давления
КМ	Компрессор винтовой маслозаполненный
КО	Клапан обратный
КП1	Клапаны предохранительные
КП2	Клапаны предохранительные
КТ	Клапан термостатический
КР	Клапан разгрузочный
М	Муфта
РС1	Ресивер горизонтальный
РС2	Ресивер вертикальный
С	Сепаратор
Ф1	Блок фильтров Воздушных
Ф2	Фильтр масляный

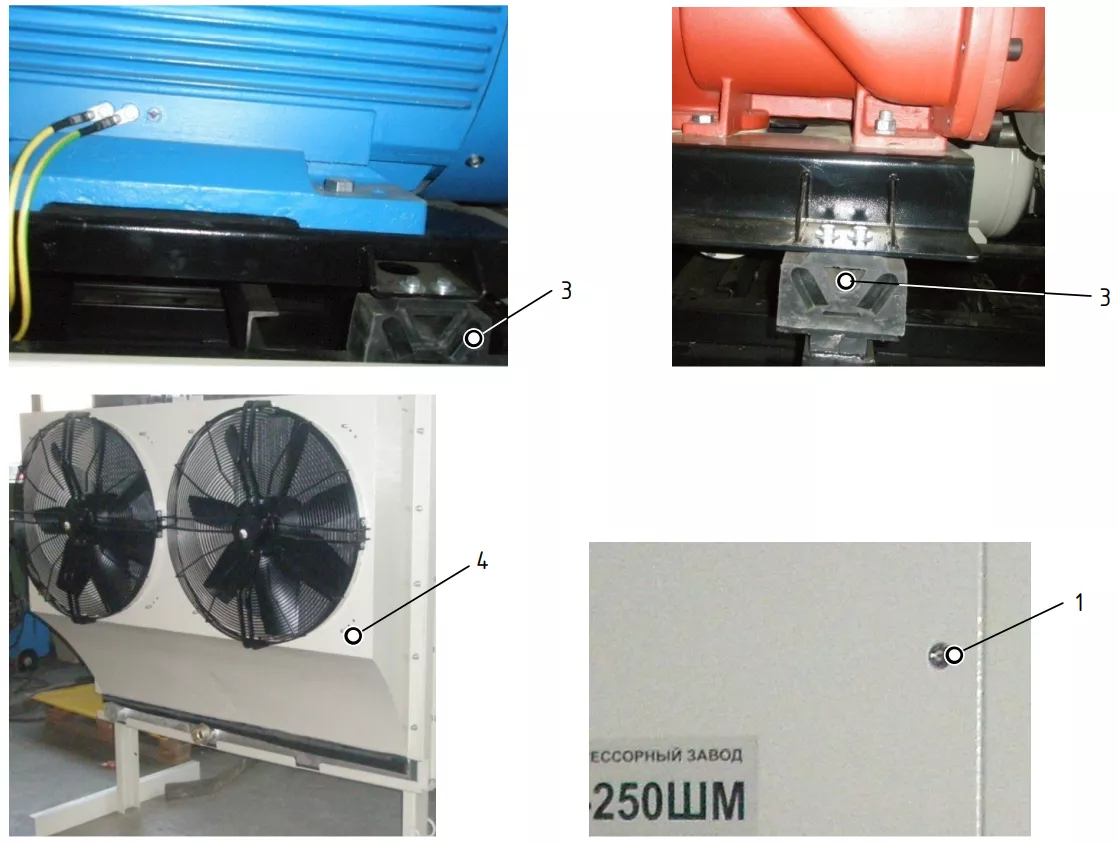

Корпус ДЭН-250ШМ

Корпус ДЭН-250ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Замок-защелка	060.1.1.15.41	10	00182441
2	Шарнир дверной¹	100-1-2-00	4	00182435
3	Подушка опорная	6422-1001035 (МАЗ)	6	00260574
4	Диффузор²	21200.04.04.000	1
¹ установлены на створках шкафа управления, расположенного отдельно от компрессорной установки; ² располагается отдельно от корпуса компрессорной установки.

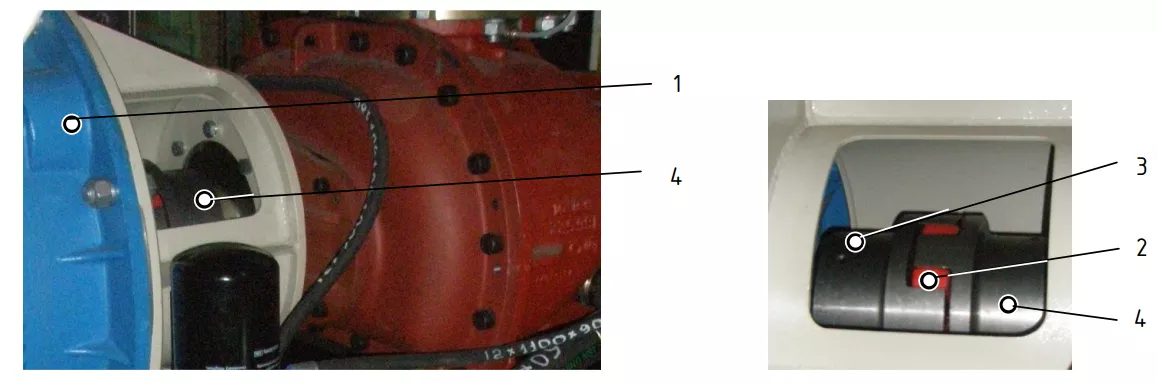

Привод компрессора ДЭН-250ШМ

Привод компрессора ДЭН-250ШМ
Поз.	Наименование	Марка	Кол-Во, шт.	Код (номер)
1	Двигатель электрический асинхронный	A355SMB2 К 250 кВт, 3000 об/мин, 380/660 В, лапы/фланец	1	14282312
2	Венец зубчатый	Rotex 100 GG95/98	1	36851528
3	Муфта двигателя	Rotex 100 GG D=100 H7	1	36851527
4	Муфта компрессора	Rotex 100 GG D=75 H7	1	36851526

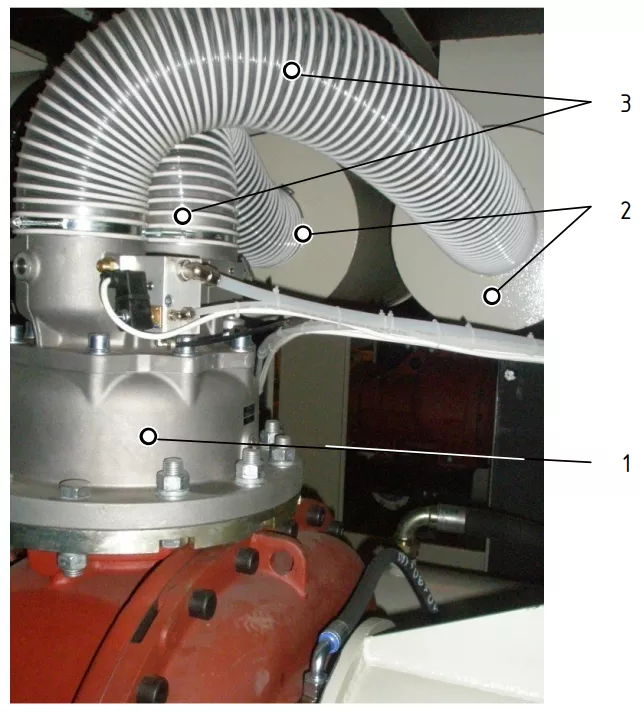

Система всасывания ДЭН-250ШМ

Система всасывания ДЭН-250ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Клапан впускной	RB-200E 620.560	1	14593280
2	Элемент фильтра воздушного	238Н-1109080В3	2	00251495
3	Рукав поливинилхлоридный (ПВХ)	150 LIGNUM (не менее 3,0 м)	2	00281509

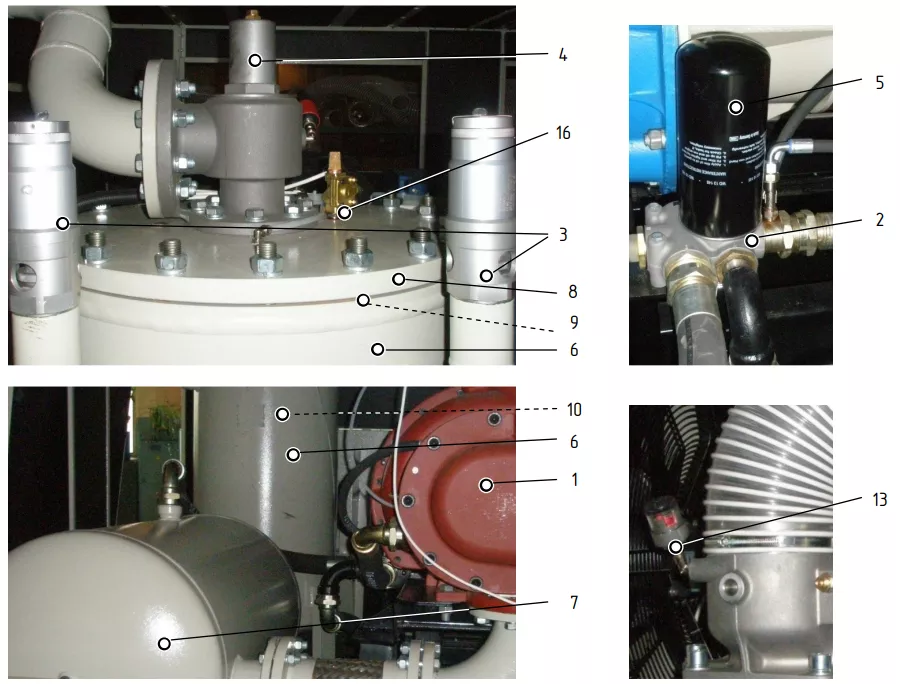

Система масловоздушная ДЭН-250ШМ

Система масловоздушная ДЭН-250ШМ
Поз.	Наименование	Марка			Кол-во, шт.	Код (номер)
1	Компрессор винтовой	B350			1	14551528
2	Гидроплита термостатическая (клапан термостатический)	VTFT55/57-71 270.3512 1,5"			1	14590030
3	Клапан предохранительный	0,7 МПа		1,5” 8,05 атм.	2	00191584
3	Клапан предохранительный	1,0 МПа		1,5” 11,5 атм.	2	00191584
4	Клапан минимального давления	G60R DN80-100			1	14590021
5	Фильтр масляный	ФМ-302/180 ЧКЗ			2	00253827
6	Ресивер Вертикальный	56362.02			1
7	Ресивер горизонтальный	56362.01			1
8	Крышка ресивера вертикального				1
9	Уплотнение	Паронитовое ресивер-сепаратор			2
10	Сепаратор	СР-42/2 ЧКЗ 42 м3 (В ресивере)			1	00254093
11	Пробка маслозаливной горловины	М36х2			1
12	Уплотнение	Паронитовое горловины			1
13	Индикатор засоренности Воздуха	ИЗВ-700			1	00123147
14	Охладитель двухсекционный	250 кВт	В2450		1	14562940
			JLCK8744 секция масляная			14563438
			JLCK8744 секция воздушная			14563437
15	Вентилятор	S4D-710-BL 01-02			2	00133288
16	Клапан разгрузочный	2/2 EVXD 2142-04F-4D			1	00241461

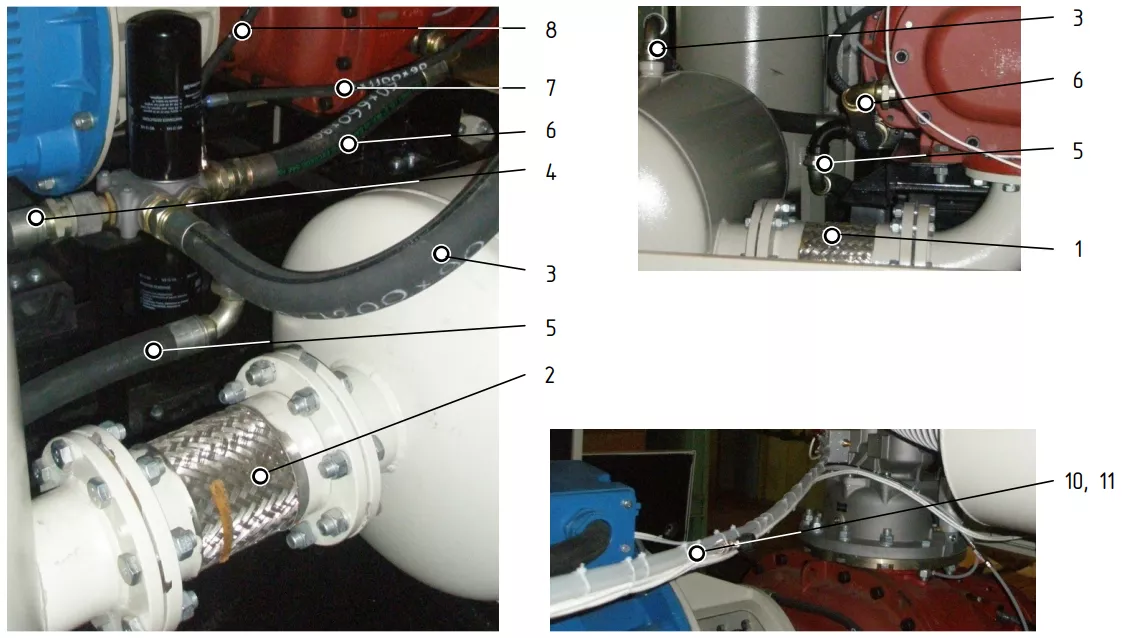

Система трубопроводов ДЭН-250ШМ

Система трубопроводов ДЭН-250ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Компенсатор (компр. - ресив. гор.)	29250.05.13	1
2	Компенсатор (ресив. гор. - ресив. верт.)	29250.05.13	1
3	РВД (ресив. гор. - клап. терм.)	50x1200x90 ЧКЗ	1	00281795
4	РВД (клап. терм. - охл.)	50x1350 ЧКЗ	1	00282167
5	РВД (охл. - клап. терм.)	50x1550x90 ЧКЗ	1	00282106
6	РВД (клап. терм. - компр.)	50x650x90 ЧКЗ	1	00282097
7	РВД (клап. терм. - подш.)	12x1100x90 ЧКЗ	1	00281477
8	РВД (клап. терм. - подш.)	12x900x90x90x180 ЧКЗ	1	00282117
9	РВД (корпус - охл.)¹	50x4000	2	00282122
10	Трубка полиамидная	РА12 D1=14 D2=12 (не менее 5,0 м)	1	00240972
11	Трубка полиамидная	РА12 D1=8 D2=6 (не менее 5,0 м)	1	00240907
¹ длина данных РВД не является величиной фиксированной, т.к. блок оxлаждения располагается на определяемом Заказчиком расстоянии от КУ.

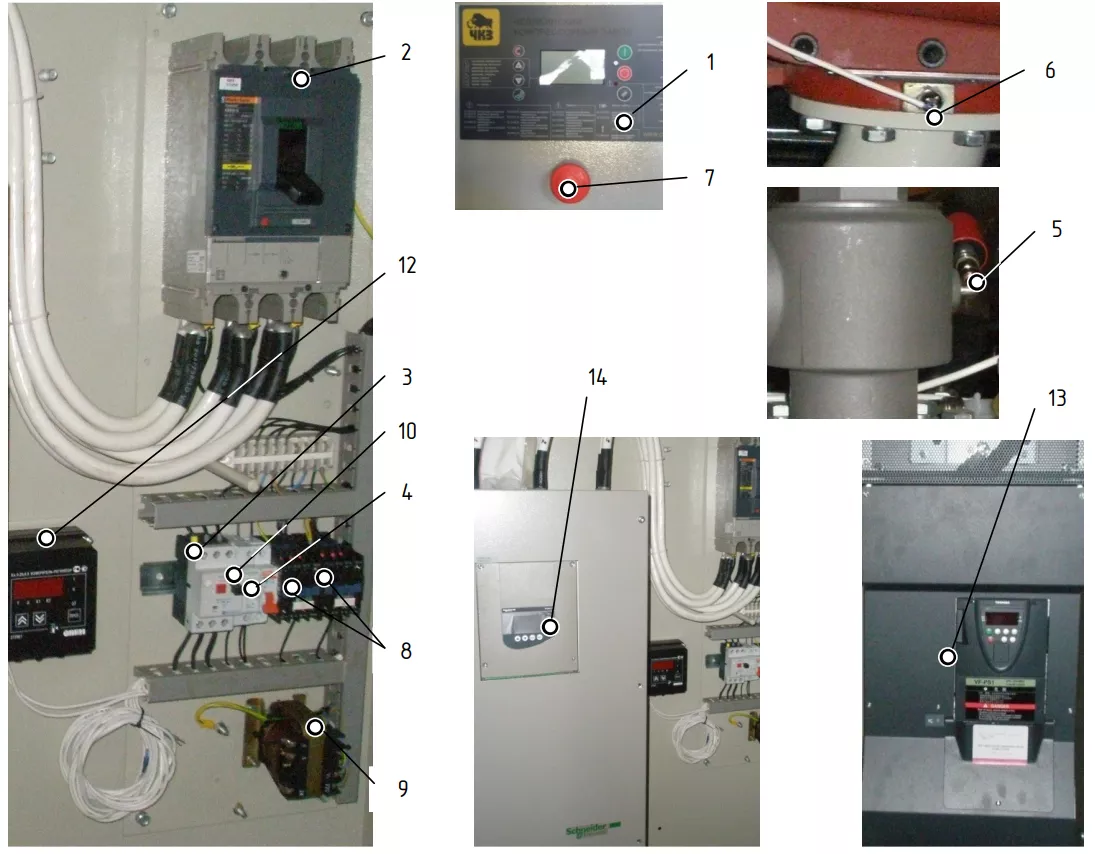

Система электрическая ДЭН-250ШМ

Система электрическая ДЭН-250ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Блок управления компрессором	S1 Y09CHKZ01.0	1	36872346
2	Выключатель электрический автоматический	Compact NB600N 500 А	1	14282987
3	Выключатель электрический автоматический	ВАМУ 18 13-18А	1	14283487
4	Выключатель электрический автоматический	ВА 47-29 1п 2А С	1	14282194
5	Датчик давления	Y04CM29.00	1	36871494
6	Датчик температуры	Y08CM68.00	1	36871495
7	Кнопка-переключатель	XB4BS542 (авар. ост.)	1	14282126
8	Пускатель	PMU 1210M	2	14283349
9	Трансформатор	0СМ1-0,063 220/5-24	1	14282387
(9)	Блок питания	EFG 24V	1	(14284573)
10	Колонка предохранительная	STI 8,5x31,5¹	1	14282290
11	Патрон предохранителя	2А 8,5x31,5 15767¹	1	14282290
12	Регулятор-измеритель температуры	2ТРМ-1Н У.РР	1	14280345
Преобразователь частотный
13	Преобразователь	ATV-61HC25N4 250 кВт 380-480В	1	14283220
Плавный пуск
14	Устройство плавного пуска	169095 250 кВт	1	14283379
¹ поставляются только совместно.

Техническое обслуживание и расходные материалы ДЭН-250ШМ

Техническое обслуживание и расходные материалы ДЭН-250ШМ
№	Элементы (работы)	Марка	Код (номер)	Кол-во, шт.	ЕО	ТО1	Наработка, х103 ч
№	Элементы (работы)	Марка	Код (номер)	Кол-во, шт.	ЕО	ТО1	2	4	6	8
1.	Фильтр масляный	ФМ-302/180 ЧКЗ	00253827	2,0			З	З	З	З
2.	Элемент фильтра возд.	238Н-1109080В3	00251495	2,0			З	З	З	З
3.	Сепаратор	42 м3 СР-42/2 ЧКЗ	00254093	1,0				З		З
4.	Венец зубчатый упругий	Rotex 100	36851528	1,0			П	З	П	З
5.	Датчик давления	Y04CM29.00	36871494	1,0				З		З
6.	Датчик температуры	Y08CM6800	36871495	1,0				З		З
7.	Клапан предохранительный	1,5" 8,05 атм.	00191584	1,0	П	П	П	З	П	З
		9,2 атм.
		1,5" 11,5 атм.	00191586
		14,95 атм.
		17,25 атм.
8.	Р/К клапан-термостат	VTFT 50-55/71 270.1680	14590044	1,0				З		З
9.	Р/К клапан мин. давления	G60R 22.0550	14593293	1,0				З		З
10.	Р/К клапан впускной	RB-200E 620.5560	14593296	1,0				З		З
11.	Р/К уплотнения компр.	B350 88617	14553820	1,0			П	З	П	З
12.	Масло (уровень)	Mol R46AL	00032188	160,0	П	П	П	З	П	З
13.	Смазка подшипников электродвигателя 100 г.	WEG Shell Alvania RL3	00066249	1,5				З		З
13.	Смазка подшипников электродвигателя 100 г.	Eldin Unipex2	00063898	1,5				З		З
14.	Трубопроводы	РВД (компл.)		1,0			П	З	П	З
		ПВХ (компл.)		1,0			П	З	П	З
		РА, медные (компл.)		1,0			П	З	П	З
15.	Контроль параметров компрессорной установки ДЭН-250ШМ, ревизия РВД и пневмотрубок, электрооборудования, контроль болтовых соединений и натяжения ремней, очистка блока охлаждения, проверка работы предохранительного клапана				П	П	П	П	П	П
ЕО - ежесменное обслуживание (6.8 часов); ТО1 - техническое обслуживание первое (60...80 часов), П - проверка состояния элемента и регулировка при необходимости (согласно Руководства по эксплуатации), З - замена элемента или его составляющих (согласно Руководства по эксплуатации), Р/К - ремонтный комплект. В таблице указаны рекомендуемые заводом-изготовителем сроки технического обслуживания ДЭН-250ШМ для средних условий эксплуатации. При изменении условий могут измениться сроки технического обслуживания.

Комплекты ремонтные ДЭН-250ШМ

Комплекты ремонтные для ДЭН-250ШМ
Наименование	Код (номер)
Клапан минимального давления G60R-DN 80-100 220.0550	14593293
Клапан Впускной RB-200E 230V V03 620.5560	14593296
Клапан термостатический VTFT55/57/71-1,5” 1,5U	14590044
Уплотнения компрессора B350 88617	14553820
