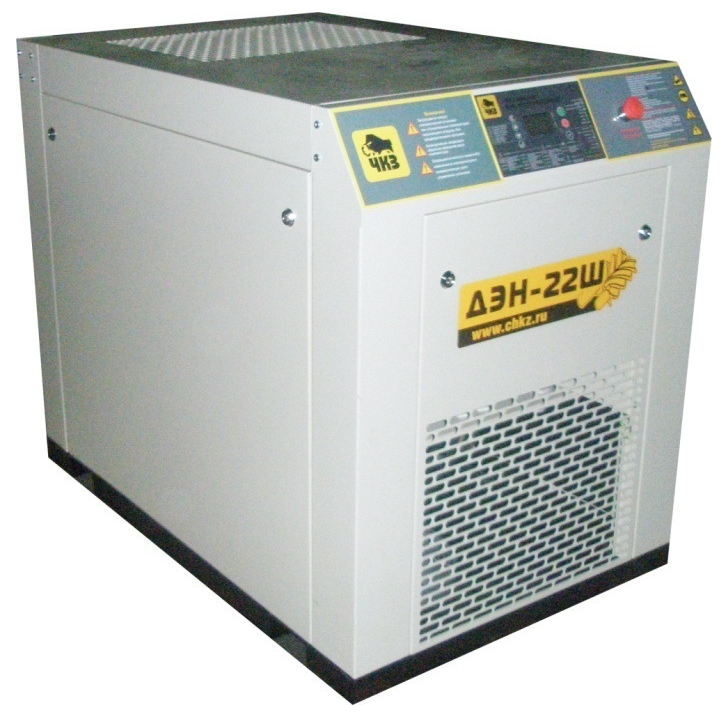

Каталог запасных частей ДЭН-22Ш

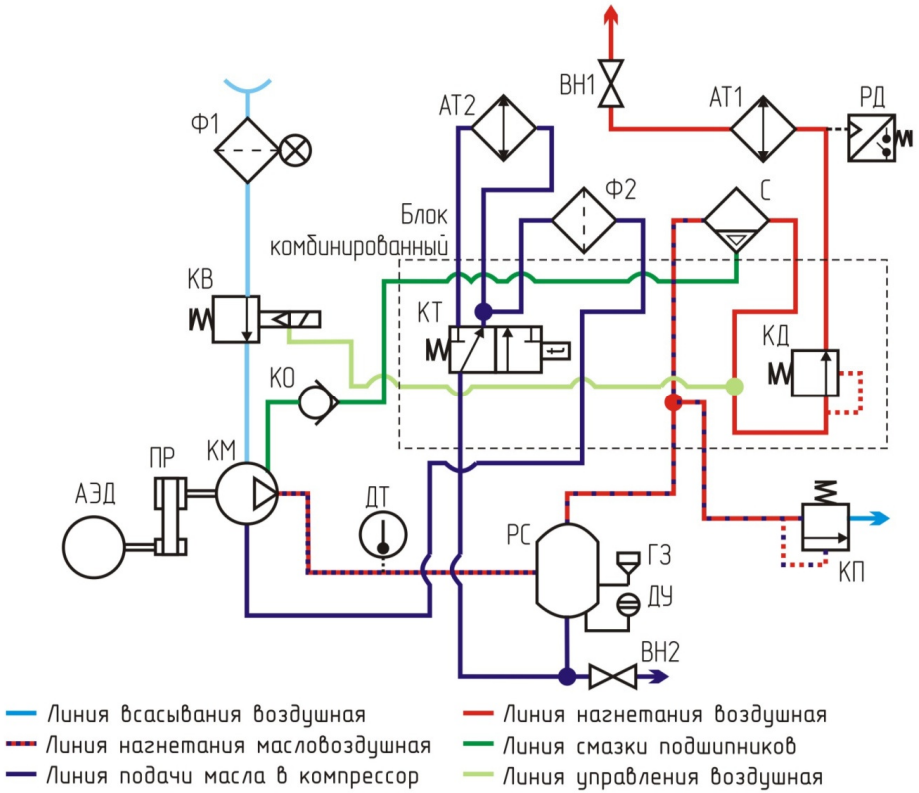

Схема пневмогидравлическая ДЭН-22Ш

Схема пневмогидравлическая ДЭН-22Ш
Поз.	Наименование
АТ1	Охладитель сжатого воздуха
АТ2	Охладитель масла
АЗД	Двигатель электрический асинхронный
ВН1	Вентиль выхода сжатого воздуха
ВН2	Вентиль слива масла
ГЗ	Горловина заливная
ДТ	Датчик температуры
ДУ	Датчик уровня
КВ	Клапан впускной
КД	Клапан минимального давления
КМ	Компрессор винтовой маслозаполненный
КО	Клапан обратный
КП	Клапан предохранительный
КТ	Клапан термостатический
ПР	Передача ременная
РД	Реле давления
РС	Ресивер
С	Сепаратор
Ф1	Фильтр воздушный
Ф2	Фильтр масляный

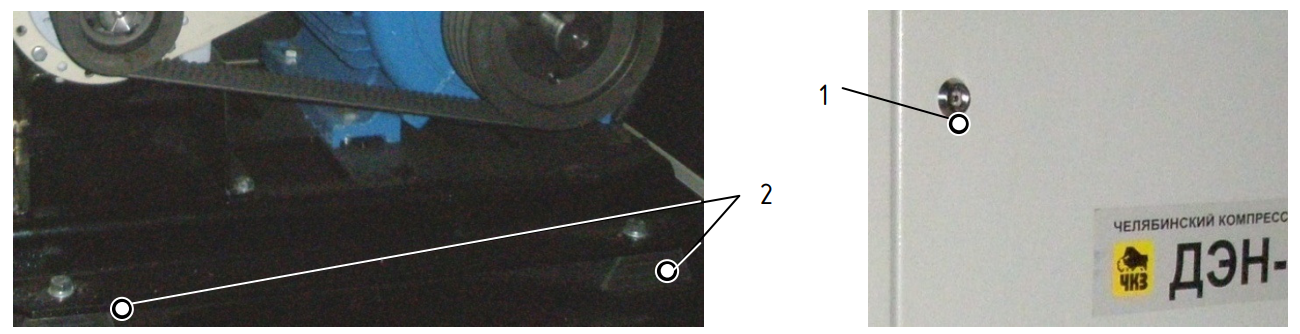

Корпус ДЭН-22Ш

Корпус ДЭН-22Ш
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Замок-защелка	060.1.1.15.41	6	00182441
2	Подушка опорная	3102-1001020 (ГАЗ)	4	00260578

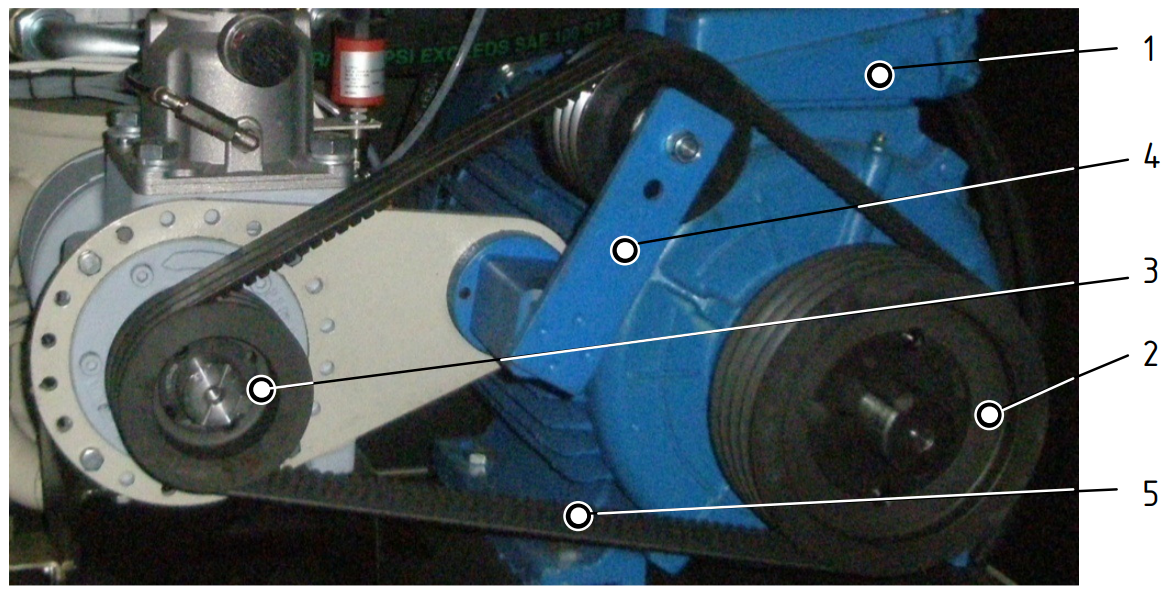

Привод компрессора ДЭН-22Ш

Привод компрессора ДЭН-22Ш
Поз.	Наименование	Марка			Кол-во, шт.	Код (номер)
Поз.	Наименование	Давление	Тип	Размер	Кол-во, шт.	Код (номер)
1	Двигатель электрический асинхронный	А180МК2 Ё 22 кВт, 3000 об/мин, 380/660 В, на лапах, сф=1,2			1	14281145
2	Шкив и втулка (комплект на двигатель электрический асинхронный)	0,75 МПа	Шкив	SPA 236×3	1	00201520
		0,75 МПа	Втулка	2517-48	1	00200956
		1,0 МПа	Шкив	SPA 212×3	1	00201567
		1,0 МПа	Втулка	2517-48	1	00200956
		1,3 МПа	Шкив	SPA 190×3	1	00201564
		1,3 МПа	Втулка	2517-48	1	00200956
3	Шкив и втулка (комплект на компрессор)	0,75 МПа	Шкив	SPA 106×3	1	00201559
		0,75 МПа	Втулка	1610-38	1	00201557
		1,0 МПа	Шкив	SPA 106×3	1	00201559
		1,0 МПа	Втулка	1610-38	1	00201557
		1,3 МПа	Шкив	SPA 106×3	1	00201559
		1,3 МПа	Втулка	1610-38	1	00201557
4	Ремень	ХРА-1400			3	00150356
5	Устройство натяжения ремня	NK-100 R-11898			1	14550008

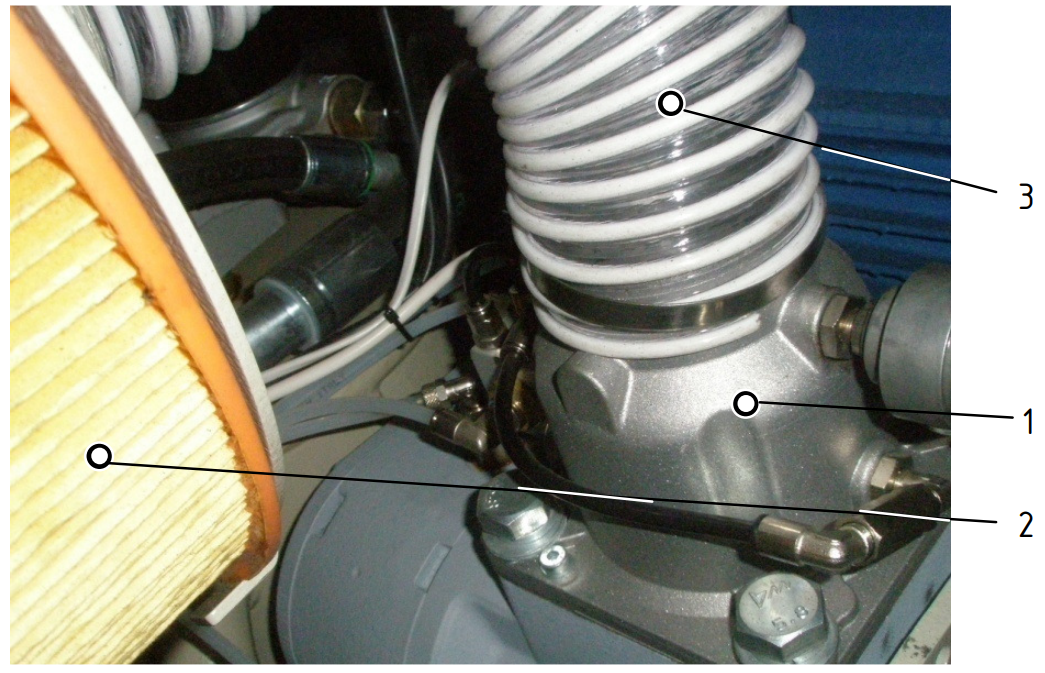

Система всасывания ДЭН-22Ш

Система всасывания ДЭН-22Ш
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Клапан впускной	RH-60E 600.5125	1	14590028
2	Элемент фильтра воздушного	3102-1109013	1	00253472
3	Рукав поливинилхлоридный (ПВХ)	80 LIGNUM (не менее 1,0 м)	1	00281508

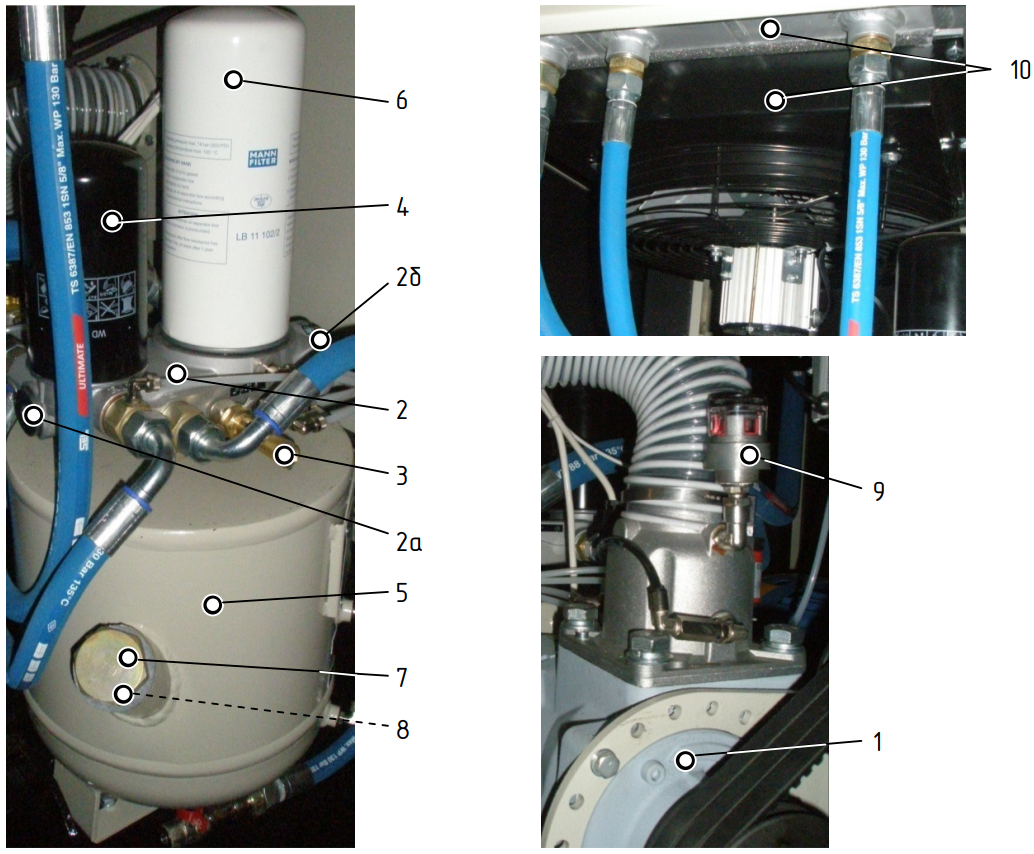

Система масловоздушная ДЭН-22Ш

Система масловоздушная ДЭН-22Ш
Поз.	Наименование	Марка		Кол-во, шт.	Код (номер)
Поз.	Наименование	Тип	Характеристики	Кол-во, шт.	Код (номер)
1	Компрессор винтовой	OS70R		1	00192842
2	Гидроплита термостатическая (блок комбинированный): 2а-термостат, 2б-клапан мин. давл.	VTDM39S/71 1UM39 VMC		1	14593300
3	Клапан предохранительный	0,75 МПа	8,63 атм. 1/2"	1	00192859
		1,0 МПа	11,5 атм. 1/2"	1	00191573
		1,3 МПа	14,95 атм. 1/2"	1	00191574
4	Фильтр масляный	ФМ-172/40 ЧКЗ		1	00253821
5	Ресивер	53020.03		1
6	Сепаратор	СР-6/1 ЧКЗ		1	14553140
7	Пробка маслозаливной горловины	М36×2		1
8	Уплотнение	Паронитовое для горловины		1
9	Индикатор засоренности воздуха	ИЗВ-700		1	00123147
10	Охладитель двухсекционный с вентилятором	22 кВт B2519F		1	14561484

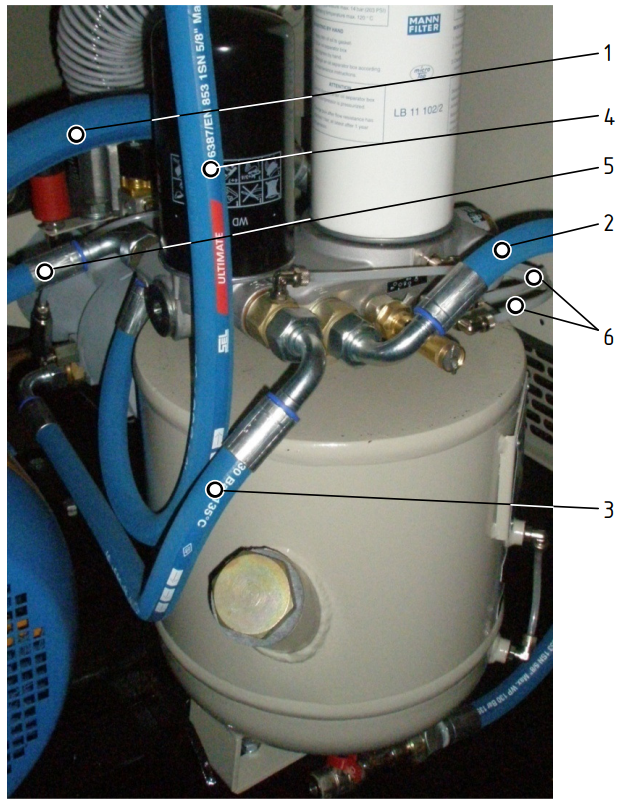

Система трубопроводов ДЭН-22Ш

Система трубопроводов ДЭН-22Ш
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	РВД (блок комб. - охл.)	25×900×90 ЧКЗ	1	00281332
2	РВД (ресивер - блок комб.)	16×880×90 ЧКЗ	1	00281645
3	РВД (блок комб. - компр.)	16×1100×90×90 ЧКЗ	1	00281381
4	РВД (блок комб. - охл.)	16×850×90 ЧКЗ	1	00282222
5	РВД (охл. - блок комб.)	16×650×90 ЧКЗ	1	00281499
6	Трубка полиамидная	РА12 D1=6 D2=4 (не менее 3,0 м)	1	00240906

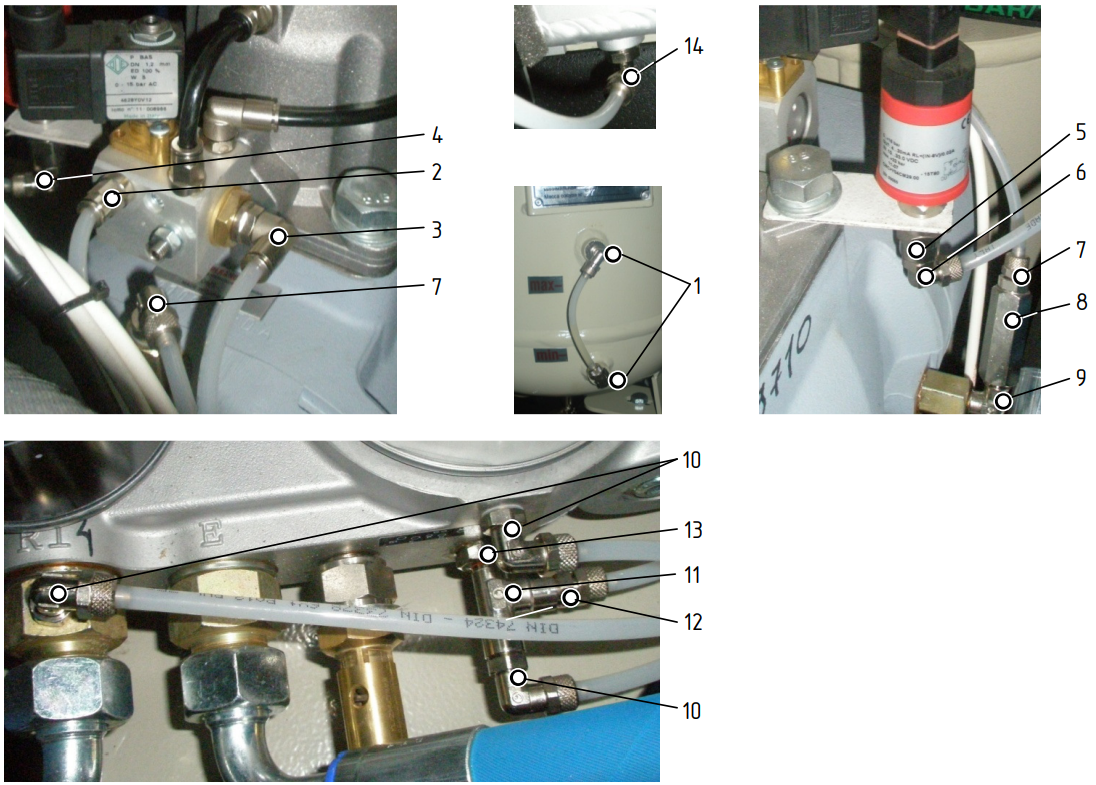

Фитинги ДЭН-22Ш

Фитинги ДЭН-22Ш
Поз.	Наименование	Кол-во, шт.	Код (номер)
Ресивер
1	1541 6/4-1/8 угловой поворотный с гайкой накидной (ключ 12)	1	00242218
Клапан впускной
2	6512 6-1/8 прямой быстроразъемный (ключ 12)	1
3	6522 6-1/8 угловой быстроразъемный (ключ 12)	1
4	1541 6/4-1/8 угловой поворотный с гайкой накидной (ключ 12)	2	00242218
Реле давления
5	2543 1/4 прямой проходной (ключ 17)	1	00241432
6	1541 6/4-1/4 угловой поворотный с гайкой накидной (ключ 12/14)	1	00241446
Компрессор
7	1511 6/4-1/4 прямой с гайкой накидной (ключ 12/14)	2	00240992
8	Клапан обратный VNR-843-07 1/4 (ключ 17)	1	00240511
9	2010 1/4 угловой	1	00242645
Блок комбинированный
10	1541 6/4-1/8 угловой поворотный с гайкой накидной (ключ 12)	3	00242218
11	2070 1/8-1/8 тройник	1	00242685
12	1511 6/4-1/8 прямой с гайкой накидной (ключ 12)	1	00242670
13	2531 1/4-1/8 переходной (ключ 17)	1	00243549
Охладитель
14	1541 6/4-1/8 угловой поворотный с гайкой накидной (ключ 12)	1	00242218

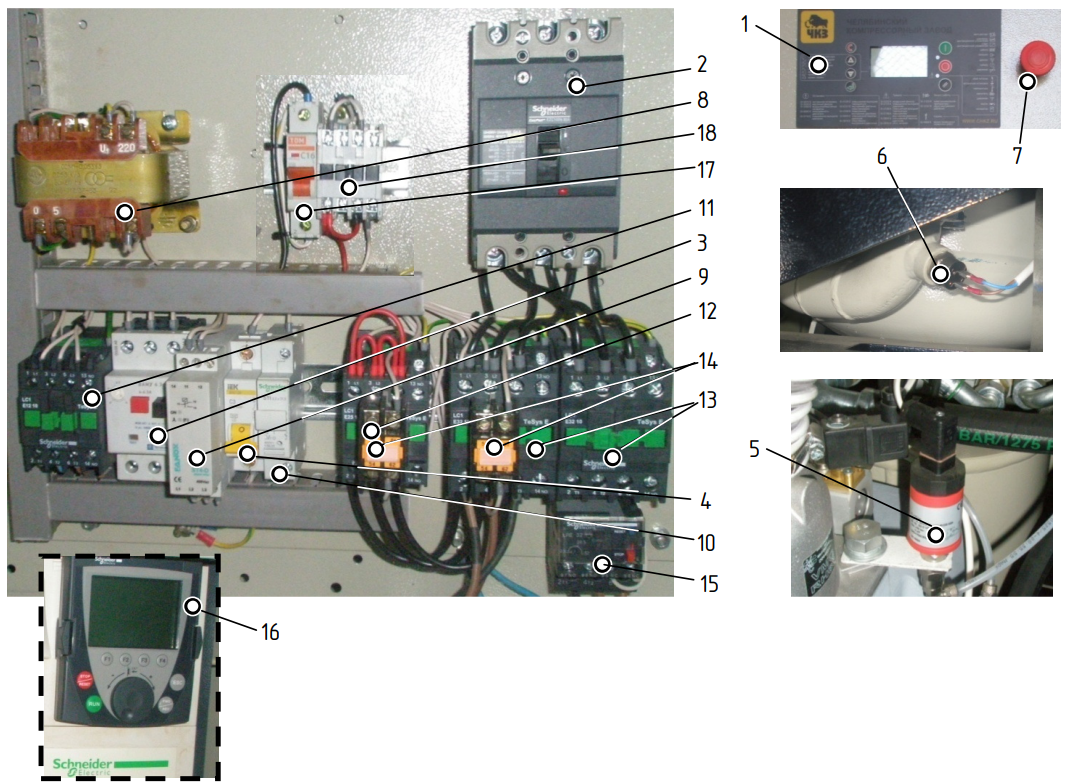

Система электрическая ДЭН-22Ш

Система электрическая ДЭН-22Ш
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Блок управления компрессором	S1-Y09CHKZ01.0	1	36872346
2	Выключатель электрический автоматический	EZC100N 100А	1	14283248
3	Выключатель электрический автоматический	ВАМУ 6,3 4-6,3А	1	14283363
4	Выключатель электрический автоматический	ВА 47-29 3А С	1	14283182
5	Датчик давления	Y04CM29.00	1	36871494
6	Датчик температуры	Y08CM68.00	1	36871495
7	Кнопка-переключатель	XB4BS542 (авар. ост.)	1	14282126
8	Трансформатор (на рис.) или Блок питания	0СМ1-0,063 220/5-24 EFG 24V	1	14282387 14284573
9	Реле контроля фаз	RM17TG20	1	14282934
10	Колонка предохранительная	STI 8,5x31,5*	1	14282290
	Патрон предохранителя	2А 8,5x31,5 15767*	1	14283330
11	Пускатель (контактор)	LC1E12 12А	1	14283349
Ступенчатый пуск
12	Пускатель (контактор)	LC1E32 32А	1	14282136
13	Пускатель (контактор)	LC1E40 40А	2	14283331
14	Приставка контактная	LAEN 11	2	14284659
15	Реле тепловое	LRE32 (30-40А)	1	14283636
Преобразователь частотный
16	Преобразователь	ATV-61HD22N4 22кВт	1	14282978
Предпусковой подогрев
17	Выключатель электрический автоматический	ВА 47-29 16А С	1	14283283
18	Пускатель (контактор)	LC1E12 12А	1	14283349

Техническое обслуживание и расходные материалы ДЭН-22Ш

Техническое обслуживание и расходные материалы ДЭН-22Ш
№	Элементы (работы)	Марка	Код (номер)	Кол-во, шт.	ЕО	ТО1	Наработка, ×10³ ч
№	Элементы (работы)	Марка	Код (номер)	Кол-во, шт.	ЕО	ТО1	2	4	6	8
1.	Фильтр масляный	ФМ-172/40 ЧКЗ	00253821	1,0			З	З	З	З
2.	Элемент фильтра воздушного	3102-1109013	00253472	1,0			З	З	З	З
3.	Сепаратор	СР-6/1 ЧКЗ	14553140	1,0				З		З
4.	Ремень	XPA 1400	00150356	3,0			П	З	П	З
5.	Датчик давления	Y04CM29.00	36871494	1,0				З		З
6.	Датчик температуры	Y08CM68.00	36871495	1,0				З		З
7.	Клапан предохранительный	1/2" 8,63 атм.	00192859	1,0	П	П	П	З	П	З
		1/2" 11,5 атм.	00191573
		1/2" 14,95 атм.	00191574
		17,25 атм.
8.	Р/К клапан-термостат	VTDM 39S/71 270.4835		1,0				З		З
9.	Р/К клапан мин. давления							З		З
10.	Р/К клапан впускной	RH-60E 600.5185		1,0				З		З
11.	Р/К уплотнения компрессора	OS70R С22832067		1,0			П	З	П	З
12.	Масло (уровень)	Mol R46AL	00032188	10,0	П	П	П	З	П	З
13.	Смазка подшипников электродвигателя 100 г.	WEG Shell Alvania RL3	00066249	1,0				З		З
13.	Смазка подшипников электродвигателя 100 г.	Eldin Unipex2	00063898
14.	Трубопроводы	РВД (компл.)		1,0			П	З	П	З
		ПВХ (компл.)		1,0			П	З	П	З
		РА, медные (компл.)		1,0			П	З	П	З
15.	Контроль параметров компрессорной установки, ревизия РВД и пневмотрубок, электрооборудования, контроль болтовых соединений и натяжения ремней, очистка блока охлаждения, проверка работы предохранительного клапана				П	П	П	П	П	П
В таблице указаны рекомендованные заводом-изготовителем сроки технического обслуживания установки для средних условий эксплуатации. При изменении условий могут измениться сроки технического обслуживания. ЕО - ежесменное обслуживание (6-8 часов); ТО1 - техническое обслуживание первое (60-80 часов); П - проверка состояния элемента и регулировка при необходимости (согласно Руководства по эксплуатации); З - замена элемента или его составляющих (согласно Руководства по эксплуатации); Р/К - ремонтный комплект.

Комплекты ремонтные ДЭН-22Ш

Блок комбинированный VTDM39S/71 270.4835
Клапан впускной RH-60E 600.5190
Уплотнения вала компрессора винтового OS70R C22832067
