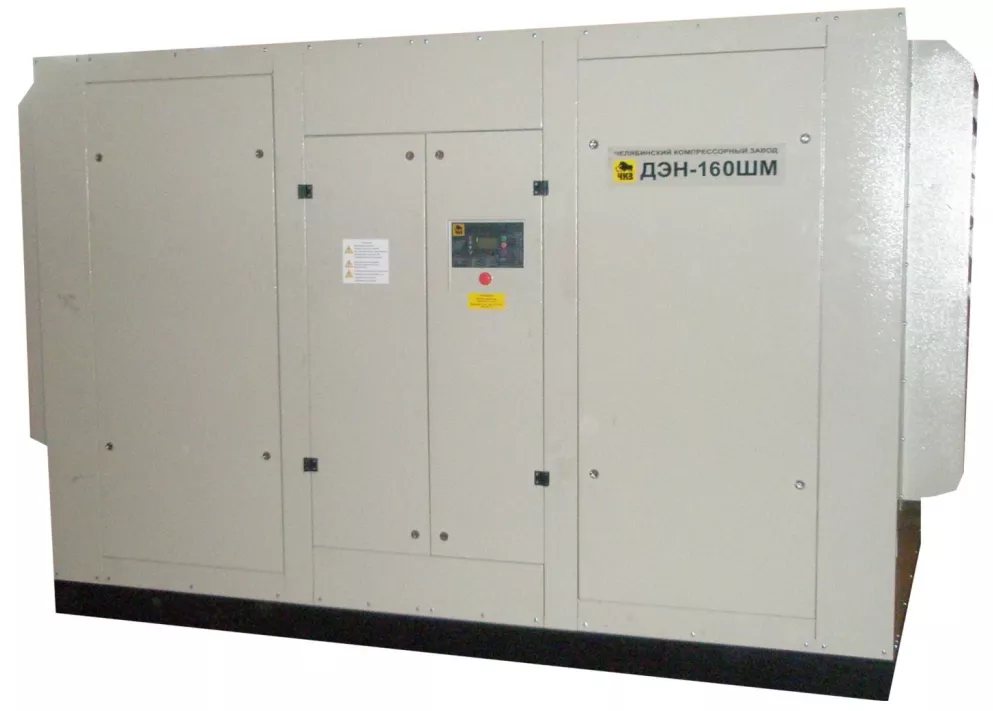

Каталог запчастей ДЭН-160ШМ ЧКЗ

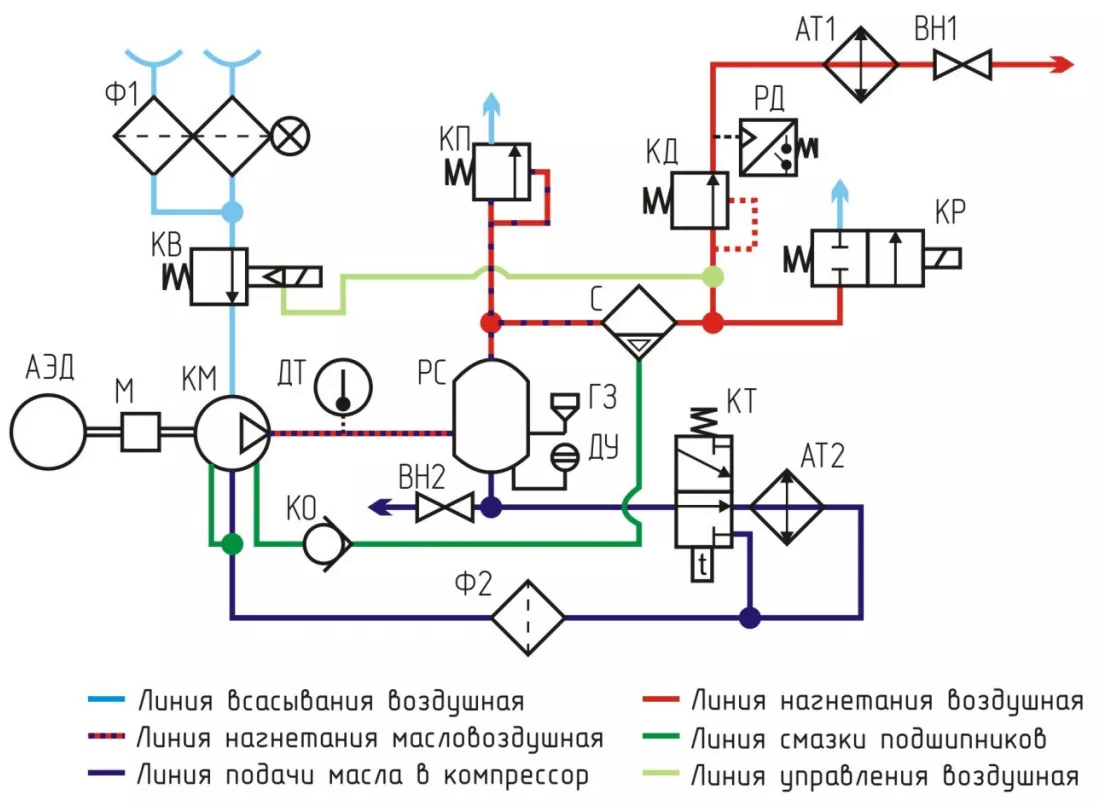

Схема пневмогидравлическая ДЭН-160ШМ
| Поз. | Наименование |
| AT1 | Охладитель Воздуха |
| АТ2 | Охладитель масла |
| АЗД | ДВигатель электрический асинхронный |
| ВН1 | Вентиль Выхода сжатого Воздуха |
| ВН2 | Вентиль слиВа масла |
| ГЗ | ГорлоВина залиВная |
| ДТ | Датчик температуры |
| ДУ | Датчики уровня |
| КВ | Клапан Впускной |
| КД | Клапан минимального давления |
| КМ | Компрессор винтовой маслозаполненный |
| КО | Клапан обратный |
| КП | Клапан предохранительный |
| КР | Клапан разгрузочный |
| КТ | Клапан термостатический |
| М | Муфта |
| РД | Реле давления |
| РС | Ресивер |
| С | Сепаратор |
| Ф1 | Блок фильтров воздушных всасывающих |
| Ф2 | Фильтр масляный |

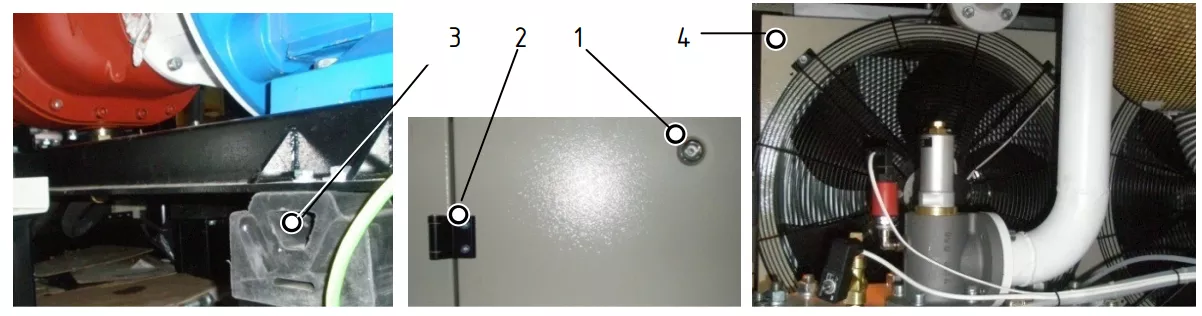

Корпус ДЭН-160ШМ
| Поз. | Наименование | Марка | Кол-Во, шт. | Код (номер) |
| 1 | Замок-защелка | 060.1.1.15.41 | 10 | 00182441 |
| 2 | Петля-шарнир | 100-1-2-00 | 4 | 00182435 |
| 3 | Подушка опорная | 6422-1001035 (МАЗ) | 4 | 00260574 |
| 4 | Диффузор | 21200.04.04.000 | 1 |

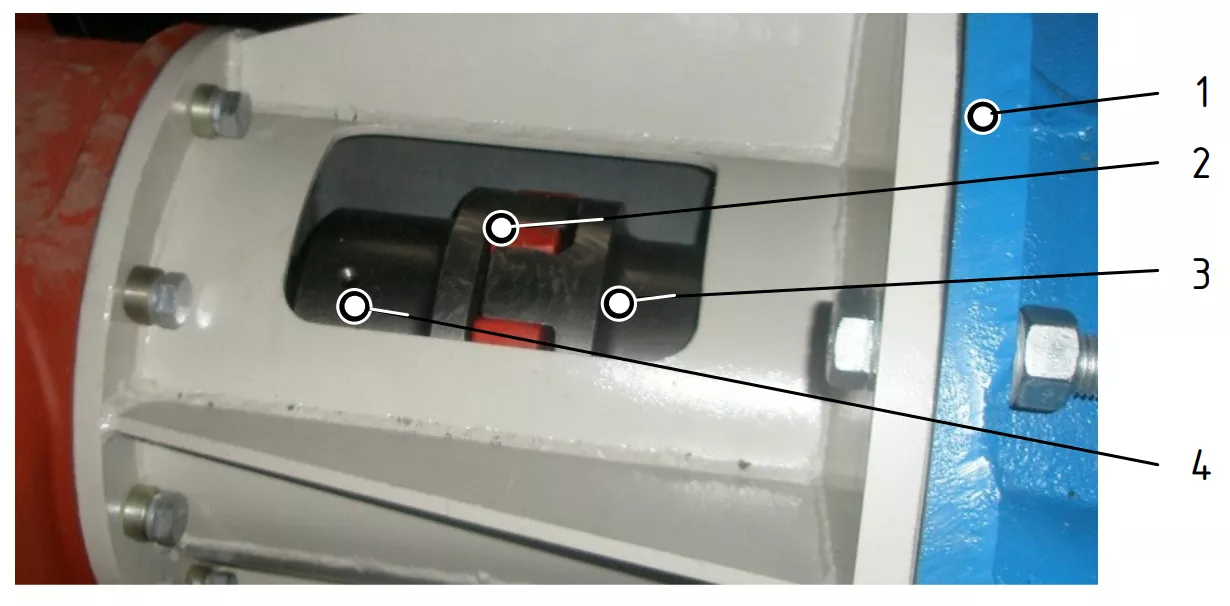

Привод компрессора ДЭН-160ШМ
| Поз. | Наименование | Марка | Кол-Во, шт. | Код (номер) |
| 1 | Двигатель электрический асинхронный | A315S2 К 160 кВт, 3000 об/мин, 380/660 В, лапы/фланец | 1 | 14282038 |
| 2 | Венец зубчатый | Rotex 90 GG95/98 | 1 | 36851525 |
| 3 | Муфта двигателя | Rotex 90 GG D=70 H7 | 1 | 36851567 |
| 4 | Муфта компрессора | Rotex 90 GG D=80 H7 | 1 | 36851523 |

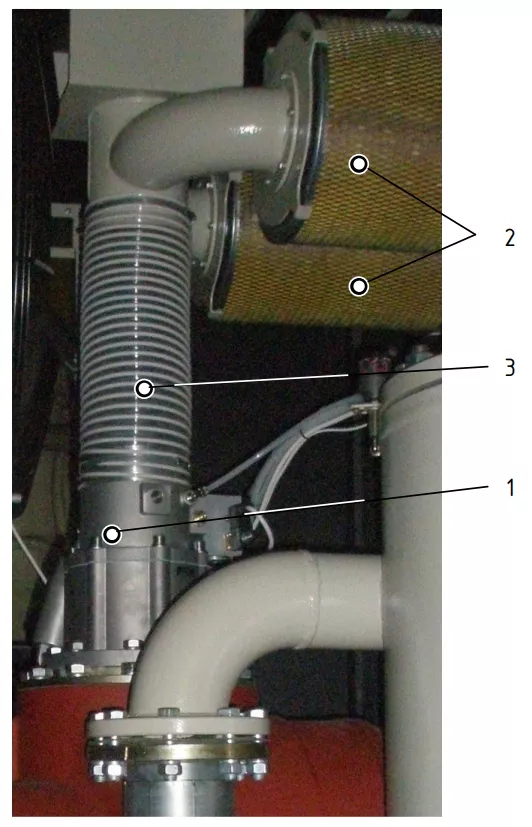

Система всасывания ДЭН-160ШМ
| Поз. | Наименование | Марка | Кол-во, шт. | Код (номер) |
| 1 | Клапан Впускной | RB-115E 620.520 | 1 | 14590025 |
| 2 | Фильтр Воздушный | 238Н-1109080В3 | 2 | 00251495 |
| 3 | Рукав поливинилхлоридный (ПВХ) | 150 LIGNUM (не менее 1,0 м) | 1 | 00281509 |

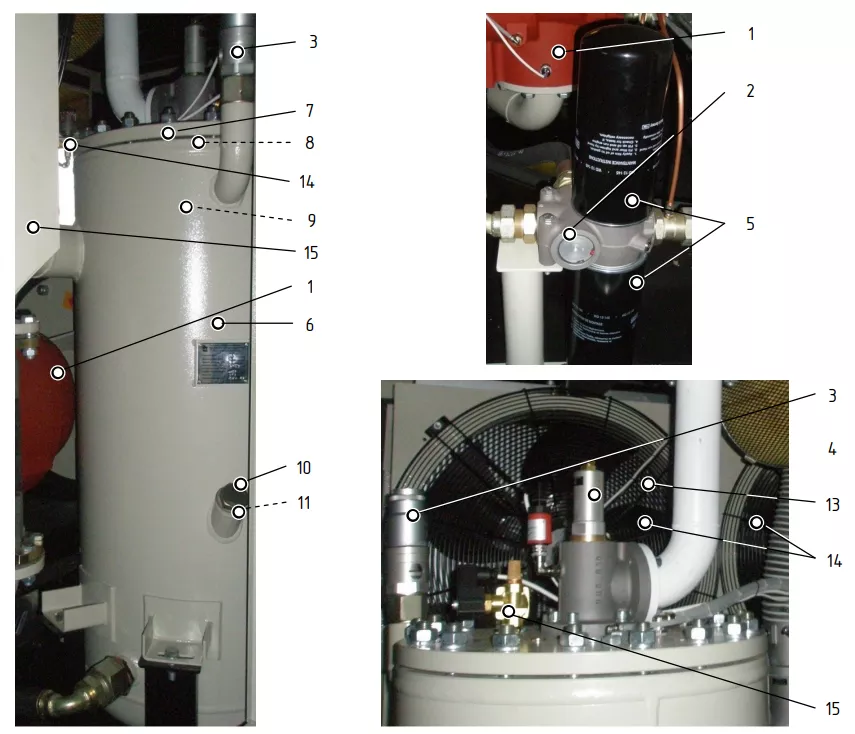

Система масловоздушная ДЭН-160ШМ
| Поз. | Наименование | Марка | Кол-во, шт. | Код (номер) | ||
| 1 | Компрессор винтовой | B280G (i=1,19) | 1 | 14553158 | ||
| 2 | Гидроплита термостатическая (клапан термостатический) | VTFT55/57-71 270.3512 1,5" | 1 | 14590030 | ||
| 3 | Клапан предохранительный | 0,7 МПа | 1,5" 8,05 атм. | 1 | 00191584 | |
| 4 | Клапан минимального давления | G50 2" | 1 | 14590005 | ||
| 5 | Фильтр масляный | ФМ-302/180 ЧКЗ | 2 | 00253827 | ||
| 6 | Ресивер | 55242.01 | 1 | |||
| 7 | Крышка ресивера | 1 | ||||
| 8 | Уплотнение | Паронитовое ресивер-сепаратор | 2 | |||
| 9 | Сепаратор | СР-28/2 ЧКЗ 28,0 м³ (В ресивере) | 1 | 00254090 | ||
| 10 | Пробка маслозаливной горловины | М36х2 | 1 | |||
| 11 | Уплотнение | Паронитовое горловины | 1 | |||
| 12 | Индикатор засоренности Воздуха | ИЗВ-700 | 1 | 00123147 | ||
| 13 | Охладитель двухсекционный | 200 кВт | В3283А | 1 | 14562939 | |
| JLCK8743 секция масляная | 14563443 | |||||
| JLCK8743 секция воздушная | 14563444 | |||||
| 14 | Вентилятор | S4D-710-BL 01-02 | 2 | 00133288 | ||
| 15 | Клапан разгрузки | 2/2 EVXD 2142-04F | 1 | 00241461 | ||

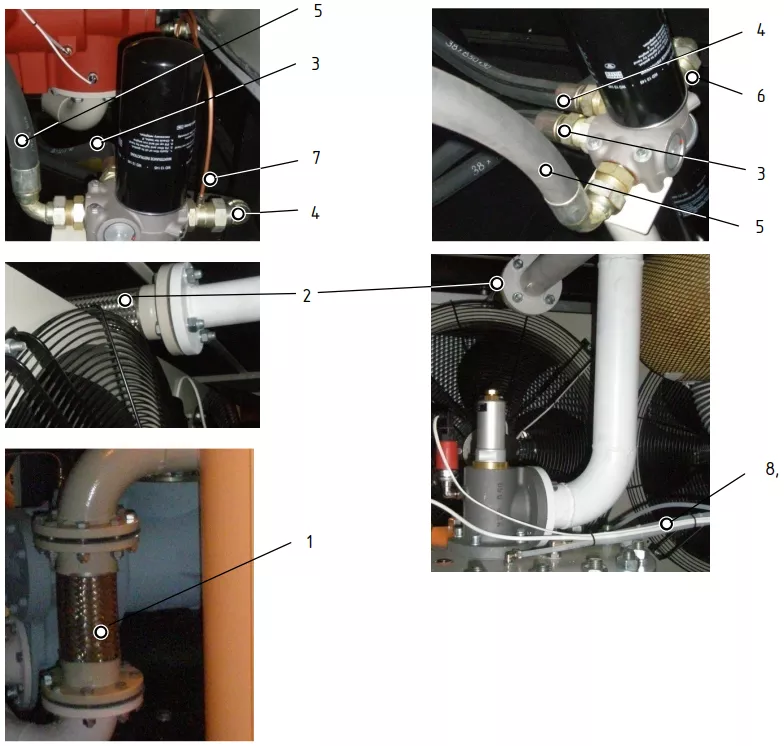

Система трубопроводов ДЭН-160ШМ
| Поз. | Наименование | Марка | Кол-во, шт. | Код (номер) |
| 1 | Компенсатор (компр. - ресив.) | 21200.05.05 | 1 | |
| 2 | Компенсатор (ресив. - охл.) | 21200.05.14 | 1 | |
| 3 | РВД (ресив. - клап. терм.) | 38x1275x90 ЧКЗ | 1 | 00282405 |
| 4 | РВД (клап. терм. - компр.) | 38x1200x90x90x270 ЧКЗ | 1 | 00281540 |
| 5 | РВД (клап. терм. - охл.) | 38x2000x90 ЧКЗ | 1 | 00282227 |
| 6 | РВД (охл. - клап. терм.) | 38x850x90 ЧКЗ | 1 | 00281706 |
| 7 | Трубка медная | 8x1,0 (не менее 2 м) | 1 | 00270160 |
| 8 | Трубка полиамидная | РА12 D1=14 D2=12 (не менее 2 м) | 1 | 00240972 |
| 9 | Трубка полиамидная | РА12 D1=8 D2=6 (не менее 4 м) | 1 | 00240907 |

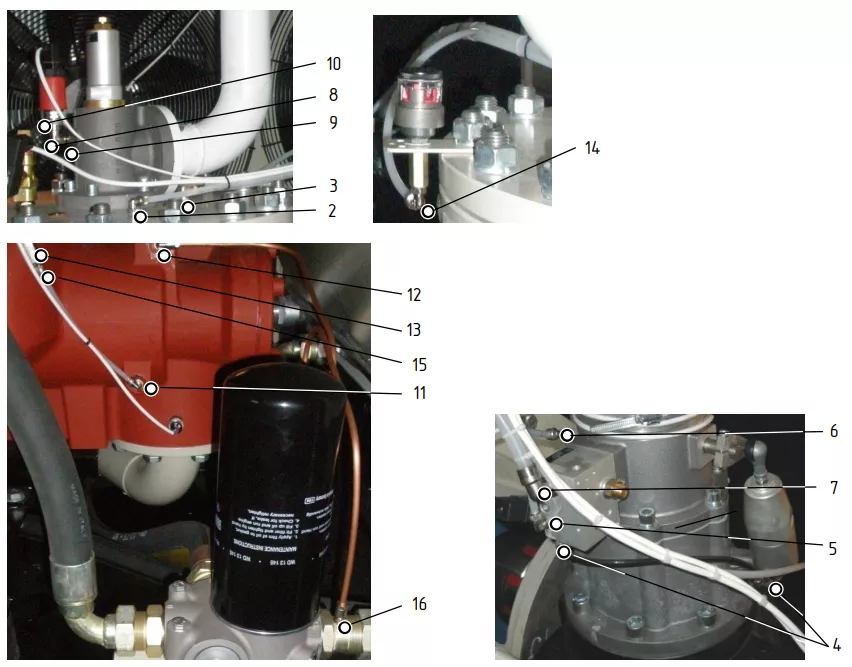

Фитинги ДЭН-160ШМ
| Поз. | Марка | Кол-во, шт. | Код (номер) |
| Pecивep | |||
| 1 | 1541 8/6-1/8 угловой поворотный с гайкой накидной (ключ 12/14) | 2 | 00242218 |
| Крышка ресивера | |||
| 2 | 1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14/14) | 2 | 00241000 |
| 3 | 6520 14-1/2 угловой поворотный быстроразъемный (ключ 22) | 1 | 00241047 |
| Клапан Впускной | |||
| 4 | 1500 8/6-1/8 угловой с гайкой накидной (ключ 14) | 2 | |
| 5 | 1541 8/6-1/8 угловой поворотный с гайкой накидной (ключ 12/14) | 1 | 00242218 |
| 6 | 1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14/14) | 1 | 00241000 |
| 7 | 6520 14-1/2 угловой поворотный быстроразъемный (ключ 22) | 1 | 00241047 |
| Клапан минимального давления (реле давления) | |||
| 8 | 2010 1/4 угловой | 1 | 00242645 |
| 9 | 2520 1/8-1/4 прямой (17) | 1 | 00241063 |
| 10 | 2543 1/4 прямой проходной (17) | 1 | 00241432 |
| Компрессор | |||
| 11 | 1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14/14) | 1 | 00241000 |
| 12 | 1020 8-1/4 угловой универсальный (ключ 14) | 1 | 00241017 |
| 13 | Клапан обратный VNR-843-07 1/4 | 1 | 00240511 |
| Индикатор засоренности воздуха | |||
| 14 | 1541 8/6-1/8 угловой поворотный с гайкой накидной (ключ 12/14) | 1 | 00240999 |
| Клапан обратный | |||
| 15 | 1511 8/6-1/4 прямой с гайкой накидной (ключ 14/14) | 2 | 00240992 |
| Клапан термостатический | |||
| 16 | 1050 8-1/4 прямой универсальный (ключ 14/14) | 1 | 00241009 |

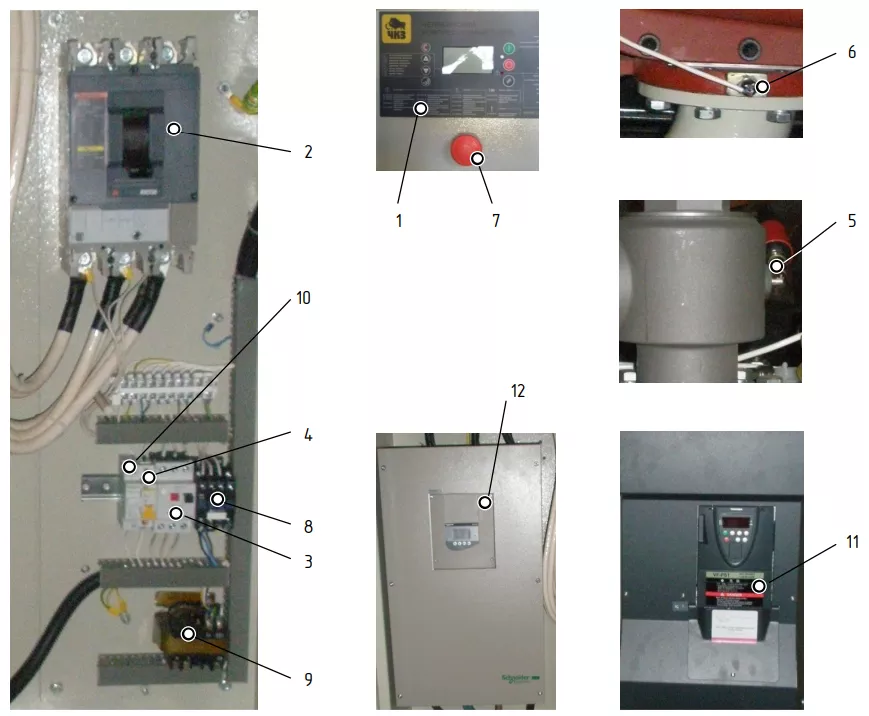

Система электрическая ДЭН-160ШМ
| Поз. | Наименование | Марка | Кол-во, шт. | Код (номер) |
| 1 | Блок управления компрессором | S1 Y09CHKZ01.0 | 1 | 36872346 |
| 2 | Выключатель электрический автоматический | Compact NB400N 400 А | 1 | 14282284 |
| 3 | Выключатель электрический автоматический | ВАМУ 14 9-16А | 1 | 14283284 |
| 4 | Выключатель электрический автоматический | ВА 47-29 1п 2А С | 1 | 14282194 |
| 5 | Датчик давления | Y04CM29.00 | 1 | 36871494 |
| 6 | Датчик температуры | Y08CM68.00 | 1 | 36871495 |
| 7 | Кнопка-переключатель | XB4BS542 (авар. ост.) | 1 | 14282126 |
| 8 | Пускатель (контактор) | ПМУ 1210 | 1 | 14283349 |
| 9 | Трансформатор (на рис.) или | 0СМ1-0,063 220/5-24 | 1 | 14282387 |
| Блок питания | EFG 24V | 14284573 | ||
| 10 | Колодка предохранительная | STI 8,5x31,5 | 1 | 14282290 |
| Патрон предохранителя | 2А 8,5x31,5 15767 | 1 | 14282290 | |
| Преобразователь частотный | ||||
| 11 | Преобразователь | ATV-61HC16N4 160 кВт 500 В | 1 | 14283357 |
| Плавный пуск | ||||
| 12 | Устройство плавного пуска | АТS 48C32Q 320А 400В 160кВт | 1 | 14283364 |
Техническое обслуживание и расходные материалы ДЭН-160ШМ
| № | Элементы (работы) | Марка | Код (номер) | Кол-во, шт. | ЕО | ТО1 | Наработка, х10³ ч | |||
| 2 | 4 | 6 | 8 | |||||||
| 1. | Фильтр масляный | ФМ-302/180 ЧКЗ | 00253827 | 2,0 | З | З | З | З | ||
| 2. | Элемент фильтра возд. | 238Н-1109080В3 | 00251495 | 2,0 | З | З | З | З | ||
| 3. | Сепаратор | 28 м3 СР-28/2 ЧКЗ | 00254090 | 1,0 | З | З | ||||
| 4. | Венец зубчатый упругий | Rotex 90 | 36851525 | 1,0 | П | З | П | З | ||
| 5. | Датчик давления | Y04CM29.00 | 36871494 | 1,0 | З | З | ||||
| 6. | Датчик температуры | Y08CM6800 | 36871495 | 1,0 | З | З | ||||
| 7. | Клапан предохранительный | 1,5" 8,05 атм. | 00191584 | 1,0 | П | П | П | З | П | З |
| 9,2 атм. | ||||||||||
| 11,5 атм. | ||||||||||
| 14,95 атм. | ||||||||||
| 17,25 атм. | ||||||||||
| 8. | Р/К клапан-термостат | VTFT 50-55/71 270.1680 | 14590044 | 1,0 | З | З | ||||
| 9. | Р/К клапан мин. давления | G50 220.0450 | 14593285 | 1,0 | З | З | ||||
| 10. | Р/К клапан впускной | RB-115E 620.5160 | 14593295 | 1,0 | З | З | ||||
| 11. | Р/К уплотнения компр. | B280G | 14553175 | 1,0 | П | З | П | З | ||
| 12. | Масло (уровень) | Mol R46AL | 00032188 | 110,0 | П | П | П | З | П | З |
| 13. | Смазка подшипников электродвигателя 100 г. | WEG Shell Alvania RL3 | 00066249 | 1,5 | З | З | ||||
| Eldin Unipex2 | 00063898 | |||||||||
| 14. | Трубопроводы | РВД (компл.) | 1,0 | П | З | П | З | |||
| ПВХ (компл.) | 1,0 | П | З | П | З | |||||
| РА, медные (компл.) | 1,0 | П | З | П | З | |||||
| 15. | Контроль параметров компрессорной установки ДЭН-160ШМ, ревизия РВД и пневмотрубок, электрооборудования, контроль болтовых соединений и натяжения ремней, очистка блока охлаждения, проверка работы предохранительного клапана | П | П | П | П | П | П | |||
В таблице указаны рекомендуемые заводом-изготовителем сроки технического обслуживания ДЭН-160ШМ для средних условий эксплуатации. При изменении условий могут измениться сроки технического обслуживания. | ||||||||||
Комплекты ремонтные ДЭН-160ШМ
| Наименование | Код (номер) |
| Клапан минимального давления G50 220.0450 | 14593285 |
| Клапан впускной RB-115E 620.5160 | 14593295 |
| Клапан термостатический VTFT 50-55/71 270.1680 | 14590044 |
| Уплотнения вала компрессора винтового B280G | 14553175 |
×
![]()
