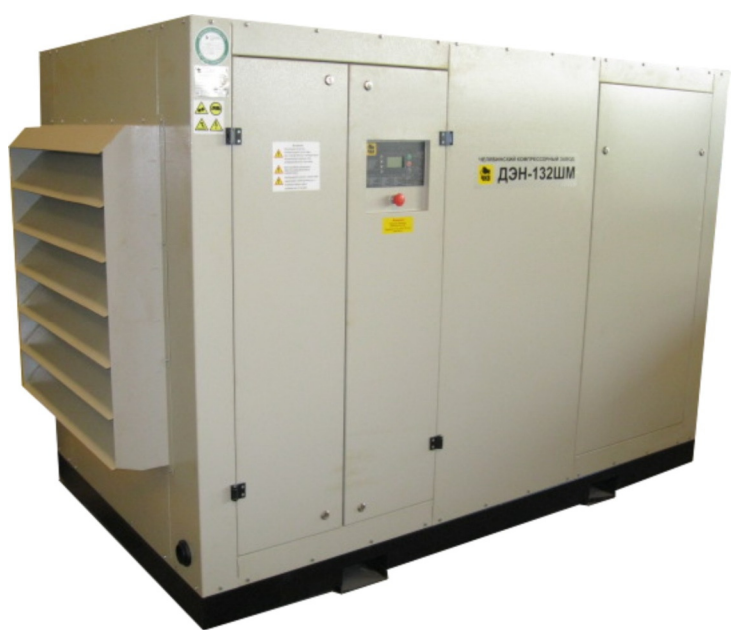

Каталог запасных частей ДЭН-132ШМ

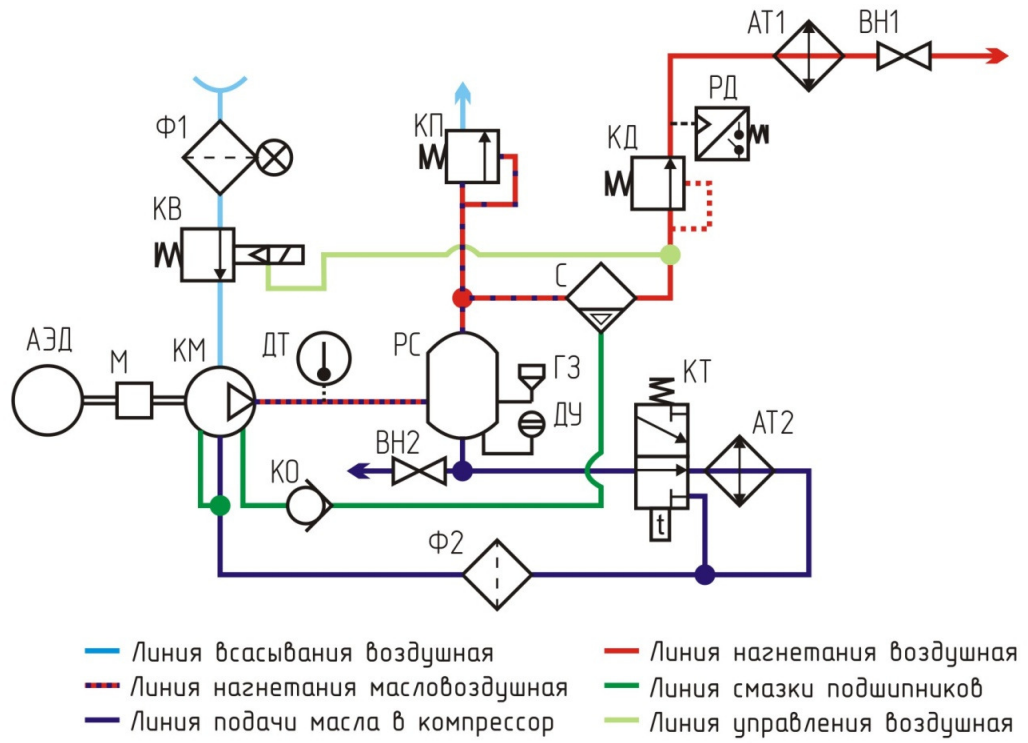

Схема пневмогидравлическая ДЭН-132ШМ

Схема пневмогидравлическая ДЭН-132ШМ
Поз.	Наименование	Поз.	Наименование
AT1	Охладитель воздуха	КД	Клапан минимального давления
АТ2	Охладитель масла	КО	Клапан обратный
АЗД	Двигатель электрический асинхронный	КП	Клапан предохранительный
ВН1	Вентиль выхода сжатого воздуха	КТ	Клапан термостатический
ВН2	Вентиль слива масла	М	Муфта
ГЗ	Горловина заливная	РД	Реле давления
ДТ	Датчик температуры	РС	Ресивер
ДУ	Датчики уровня	С	Сепаратор
КВ	Клапан впускной	Ф1	Фильтр воздушный
КМ	Компрессор винтовой маслозаполненный	Ф2	Фильтр масляный

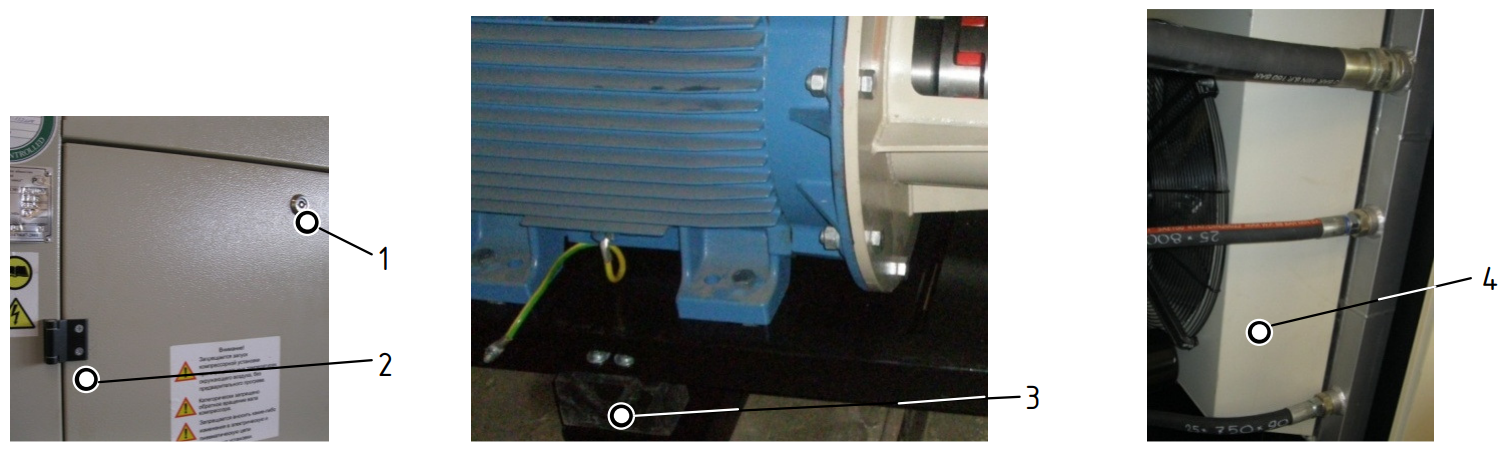

Корпус ДЭН-132ШМ

Корпус ДЭН-132ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Замок-защелка	060.1.1.15.41	10	00182441
2	Петля-шарнир	100-1-2-00	4	00182435
3	Подушка опорная	6422-1001035 (МАЗ)	4	00260574
4	Диффузор	4145.04.01.001	1

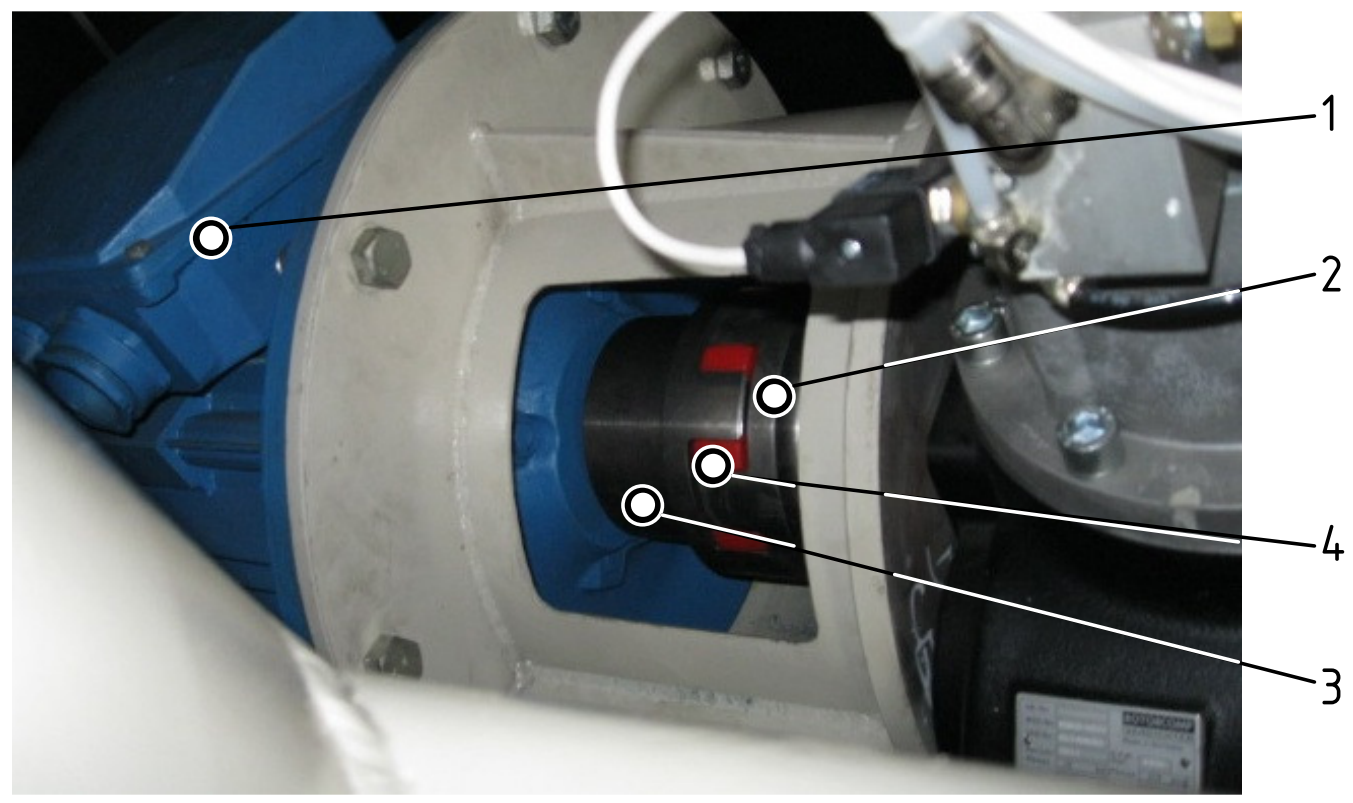

Привод компрессора ДЭН-132ШМ

Привод компрессора ДЭН-132ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Двигатель электрический асинхронный	А280М2 К 132 кВт, 3000 об/мин, 380/660 В, лапы/фланец	1	14282273
2	Муфта компрессора	ROTEX 90GG D=70 Н7	1	36851567
3	Муфта электродвигателя	ROTEX 90GG D=75 Н7	1	36851524
4	Венец зубчатый	ROTEX 90 GG 95/98 (красный)	1	36851525

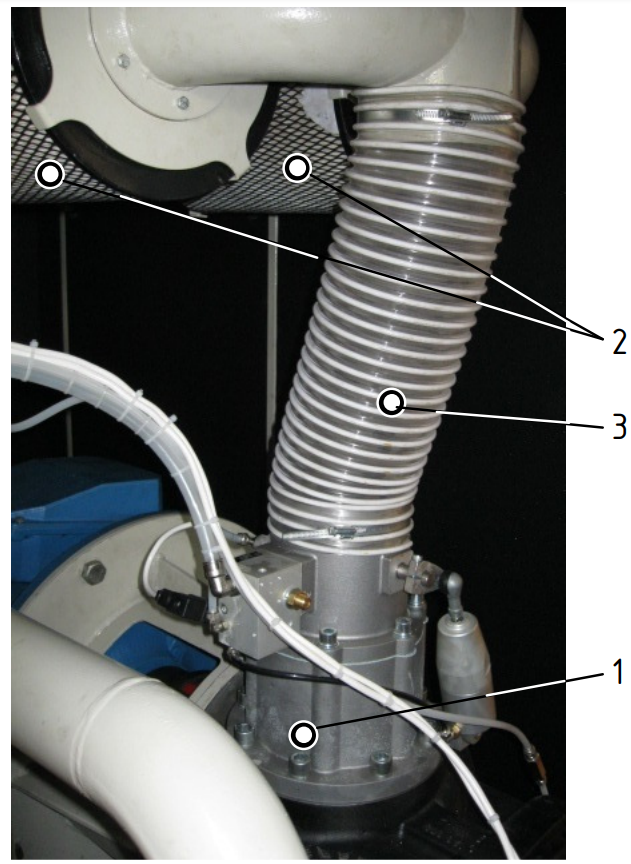

Система всасывания ДЭН-132ШМ

Система всасывания ДЭН-132ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Клапан впускной	RB-115E 620.520	1	14590025
2	Элемент фильтра воздушного	238Н-1109080В3	2	00251495
3	Рукав поливинилхлоридный (ПВХ)	150 LIGNUM (не менее 1,0 м)	1	00281509

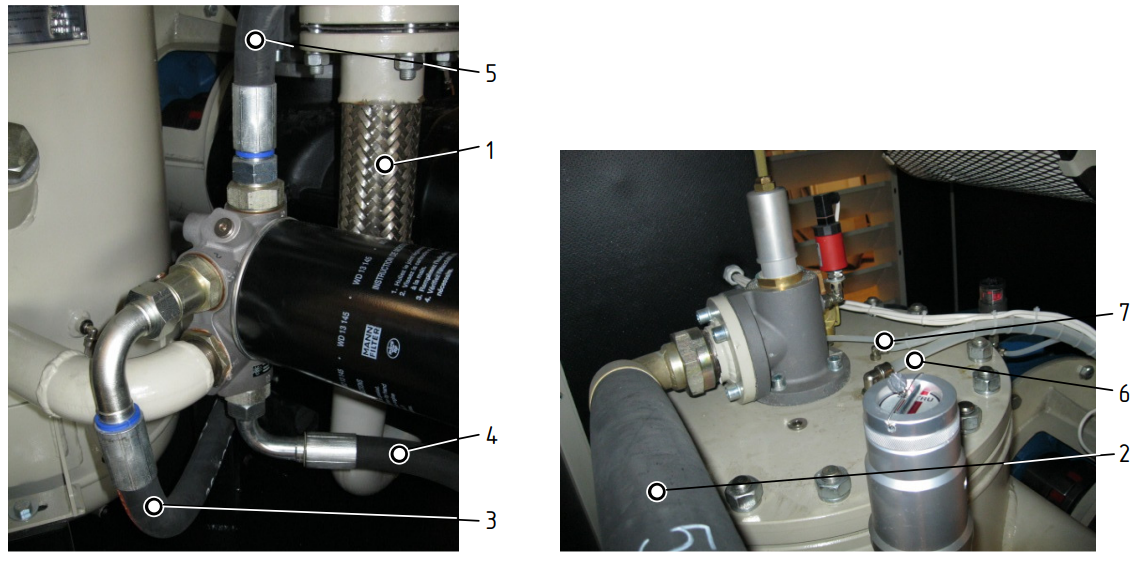

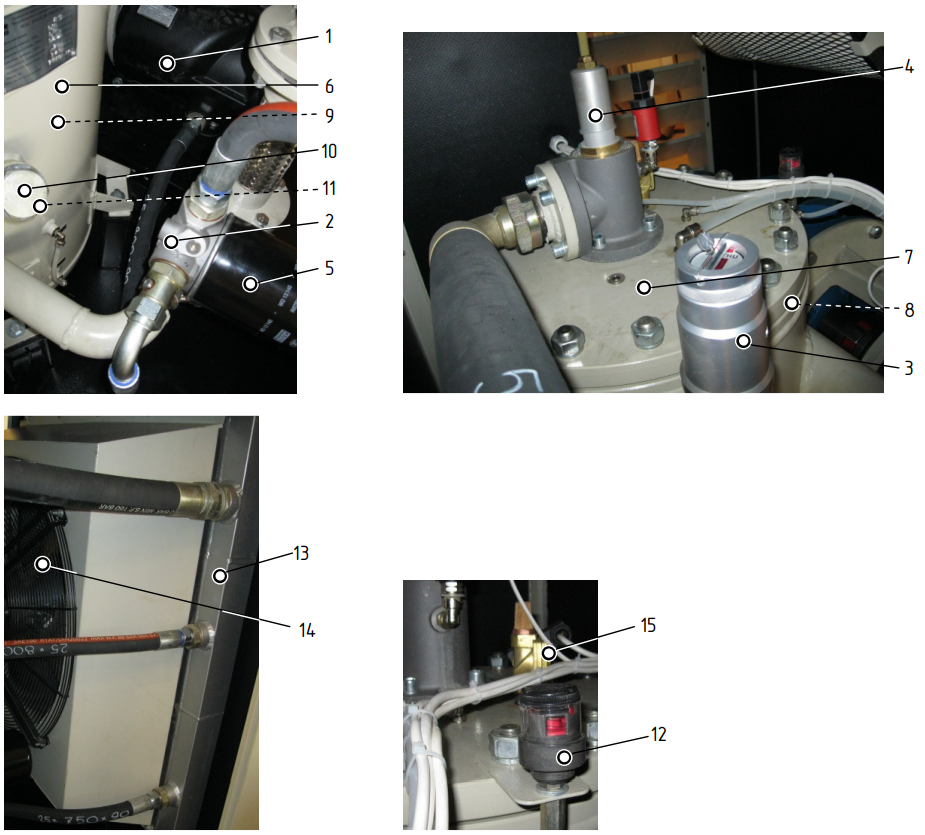

Система масловоздушная ДЭН-132ШМ

Система масловоздушная ДЭН-132ШМ
Поз.	Наименование	Марка		Кол-во, шт.	Код (номер)
1	Компрессор винтовой	В260 V001		1	14550018
2	Гидроплита термостатическая (клапан термостатический)	VTFT45/47-71 270.3412 1,25"		1	14590038
3	Клапан предохранительный	1,0 МПа	1,5" 11,5 атм.	1	00191586
4	Клапан минимального давления	G50 2"		1	14590005
5	Фильтр масляный	ФМ-302/180 ЧКЗ		1	00253827
6	Ресивер	55195.01		1
7	Крышка ресивера			1
8	Уплотнение	Паронитовое ресивер-сепаратор		1
9	Сепаратор	СР-28/2 ЧКЗ 28 м³ (в ресивере)		1	00254090
10	Пробка маслозаливной горловины	М36×2		1
11	Уплотнение	Паронитовое горловины		1
12	Индикатор засоренности воздуха	ИЗВ-700		1	00123147
13	Охладитель комбинированный	132 кВт	В2870	1	14562938
13	Охладитель комбинированный		JLCK8742	1	14563436
14	Вентилятор	S4D-710-BL 01-02		1	00133288
15	Клапан разгрузки	2/2 EVXD 2142-04F-4D1		1	00241461

Система трубопроводов ДЭН-132ШМ

Система трубопроводов ДЭН-132ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Компенсатор (компрессор - ресивер)	29132.05.09.000	1
2	РВД (ресивер - охладитель)	50×1100×90 ЧКЗ	1	00281571
3	РВД (клапан терм. - компрессор)	25×800×90 ЧКЗ	1	00281198
4	РВД (клапан терм. - охладитель)	25×750×90 ЧКЗ	1	00281482
5	РВД (охладитель - клапан терм.)	25×800×90 ЧКЗ	1	00281198
6	Трубка полиамидная	РА12 D1=14 D2=12 (не менее 5,0 м)	1	00240972
7	Трубка полиамидная	РА12 D1=8 D2=6 (не менее 2,0 м)	1	00240907

Фитинги ДЭН-132ШМ

ДЭН-132ШМ
Поз.	Марка	Кол-во, шт.	Код (номер)

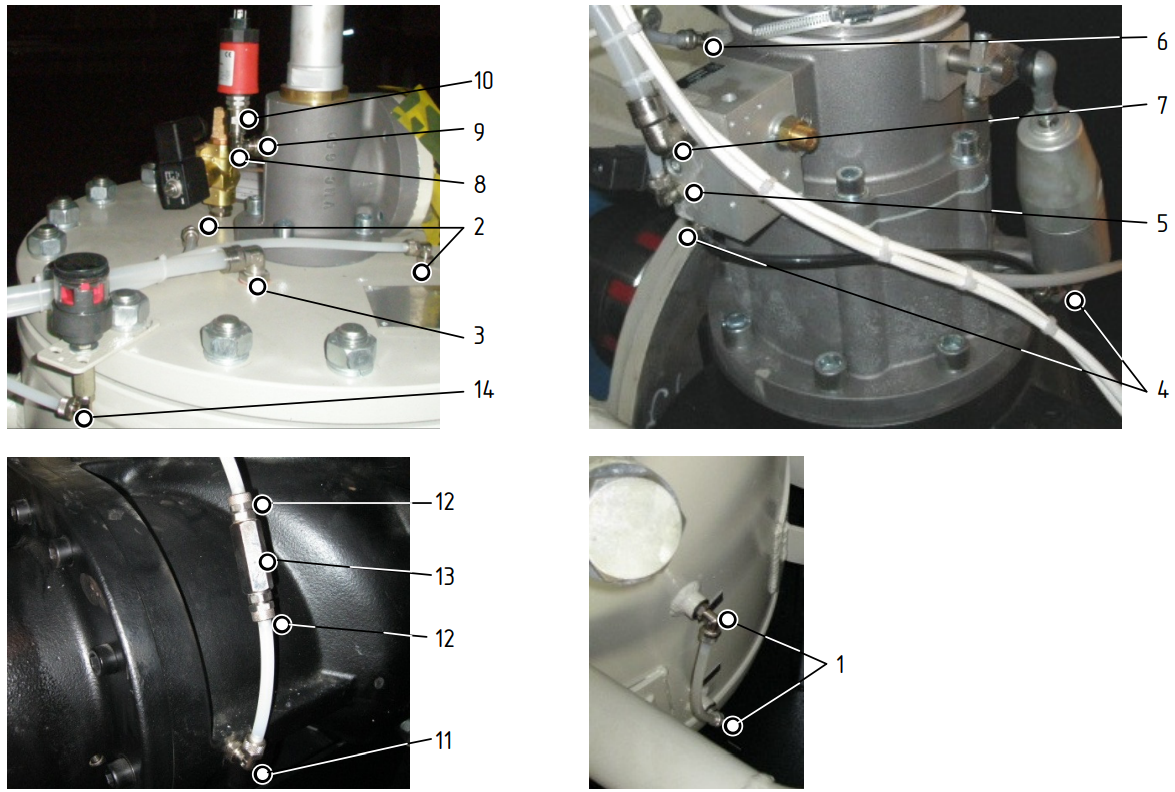

Ресивер
1	1541 8/6-1/8 угловой поворотный с гайкой накидной (ключ 12/14)	2	00240999
Крышка ресивера
2	1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14)	2	00241000
3	6520 14-1/2 угловой поворотный быстроразъемный (ключ 22)	1	00241047
Клапан впускной
4	1500 8/6-1/8 угловой с гайкой накидной (ключ 14)	2
5	1541 8/6-1/8 угловой поворотный с гайкой накидной (ключ 12/14)	1	00240999
6	1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14)	1	00241000
7	6520 14-1/2 угловой поворотный быстроразъемный (ключ 22)	1	00241047
Клапан минимального давления (реле давления)
8	2010 1/4 угловой	1	00242645
9	2520 1/4-1/8 прямой (ключ 17)	1	00241063
10	2543 1/4 прямой проходной (ключ 17)	1	00241432
Компрессор
11	1541 8/6-1/4 угловой поворотный с гайкой накидной (ключ 14)	1	00241000
12	1511 8/6-1/8 прямой с гайкой накидной (ключ 14)	2	00240992
13	Клапан обратный VNR-843-07 1/4	1	00240511
Индикатор засоренности воздуха
14	1541 8/6-1/8 угловой поворотный с гайкой накидной (ключ 12/14)	1	00240999

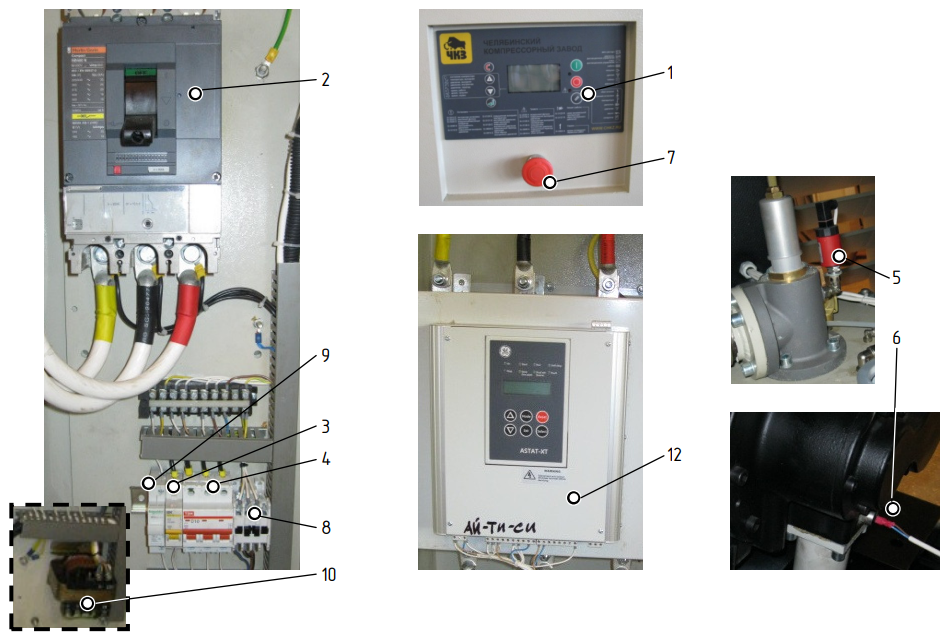

Система электрическая ДЭН-132ШМ

Система электрическая ДЭН-132ШМ
Поз.	Наименование	Марка	Кол-во, шт.	Код (номер)
1	Блок управления компрессором	S1-Y09CHKZ01.0	1	36872346
2	Выключатель электрический автоматический	Compact NB400N 250 А	1	14282284
3	Выключатель электрический автоматический	ВА 47-29 1п 2А С	1	14282112
4	Выключатель электрический автоматический	ВА 47-29 3п 10А D	1	14282189
5	Датчик давления	Y04CM29.00	1	36871494
6	Датчик температуры	Y08CM68.00	1	36871495
7	Кнопка-переключатель	XB4BS542 (авар. ост.)	1	14282126
8	Пускатель (контактор)	ПМ 12-010-100 220В 10А	1	14282132
9	Колонка предохранительная	STI 8,5x31,5	1	14282290
	Патрон предохранителя	2А 8,5x31,5 15767	1	14282290
10	Трансформатор (на рис.) или Блок питания	0СМ1-0,063 220/5-24 EFG 24V	1	14282387 14284573
Преобразователь частотный
11	Преобразователь	ATV-61HC13N4	1	14283223
Плавный пуск
12	Устройство плавного пуска	ATS 48C25Q 250А 400В	1	14282975

Техническое обслуживание и расходные материалы ДЭН-132ШМ

Техническое обслуживание и расходные материалы для ДЭН-132ШМ
№	Элементы (работы)	Марка	Код (номер)	Кол-во, шт.	ЕО	ТО1	Наработка, ×10³ ч
№	Элементы (работы)	Марка	Код (номер)	Кол-во, шт.	ЕО	ТО1	2	4	6	8
1.	Фильтр масляный	ФМ-302/180 ЧКЗ	00253827	1,0			З	З	З	З
2.	Элемент фильтра воздушного	238Н-1109080В3	00251495	2,0			З	З	З	З
3.	Сепаратор	28 м³ СР-28/2 ЧКЗ	00254090	1,0				З		З
4.	Венец зубчатый упругий	Rotex 90	36851525	1,0		П	З	П	З
5.	Датчик давления	Y04CM29.00	36871494	1,0				З		З
6.	Датчик температуры	Y08CM68.00	36871495	1,0				З		З
7.	Клапан предохранительный	8,05 атм.		1,0	П	П	П	З	П	З
		9,2 атм.
		1,5" 11,5 атм.	00191586
		14,95 атм.
		17,25 атм.
8.	Р/К клапан-термостат	VTFT 45/71 270.1490	14590043	1,0				З		З
9.	Р/К клапан мин. давления	G50 220.0450	14593285	1,0				З		З
10.	Р/К клапан впускной	RB-115E 620.5160	14593295	1,0				З		З
11.	Р/К уплотнения компрессора	B260 115599	14553216	1,0			П	З	П	З
12.	Масло (уровень)	Mol R46AL	00032188	80,0	П	П	П	З	П	З
13.	Смазка подшипников электродвигателя 100 г.	WEG Shell Alvania RL3	00066249	1,5				З		З
13.	Смазка подшипников электродвигателя 100 г.	Eldin Unipex2	00063898
14.	Трубопроводы	РВД (компл.)		1,0			П	З	П	З
		ПВХ (компл.)		1,0			П	З	П	З
		РА, медные (компл.)		1,0			П	З	П	З
15.	Контроль параметров компрессорной установки, ревизия РВД и пневмотрубок, электрооборудования, контроль болтовых соединений и натяжения ремней, очистка блока охлаждения, проверка работы предохранительного клапана				П	П	П	П	П	П
В таблице указаны рекомендованные заводом-изготовителем сроки технического обслуживания установки для средних условий эксплуатации. При изменении условий могут измениться сроки технического обслуживания. ЕО - ежесменное обслуживание (6-8 часов); ТО1 - техническое обслуживание первое (60-80 часов); П - проверка состояния элемента и регулировка при необходимости (согласно Руководства по эксплуатации); З - замена элемента или его составляющих (согласно Руководства по эксплуатации); Р/К - ремонтный комплект.

Комплекты ремонтные ДЭН-132ШМ

Комплекты ремонтные для ДЭН-132ШМ
Наименование	Код (номер)
Клапан минимального давления G50 220.0450	14593285
Клапан впускной RB-115E 620.5160	14593295
Клапан термостатический VTFT45/71-11/4 1/2U 270.1490	14590043
Уплотнения и подшипники компрессора винтового В260 115600	14553163
Уплотнения вала компрессора винтового В260 115599	14553216
