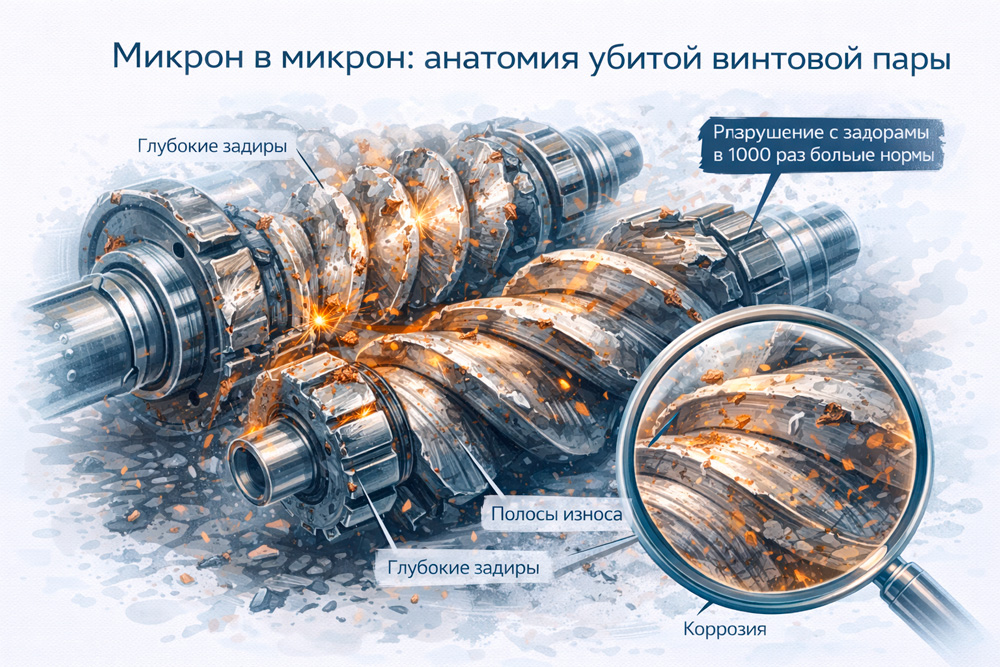

Микрон в микрон: анатомия убитой роторной пары

Святая троица зазоров: профильный, радиальный, торцевой

Винтовой блок — это не просто два винта в бочке. Это высокоточная машина, где всё держится на трёх китах. Первый — профильный зазор (между ведущим и ведомым ротором). Второй — радиальный зазор (между вершиной витка и корпусом). Третий — торцевой зазор (между торцами роторов и крышками). В новом блоке каждый из них составляет от 0.02 до 0.08 мм. Это в два раза тоньше лезвия бритвы.

Зачем такая точность? Масло, подаваемое в блок, создаёт масляные клинья в этих зазорах. Оно одновременно смазывает, охлаждает и, что важнее всего, уплотняет. Сжатый воздух не уходит обратно на всасывание только благодаря этим микронным масляным пробкам. Увеличился зазор на 0.1 мм — и компрессор начинает гнать воздух «мимо кассы». Производительность падает, энергопотребление растёт.

Представь, что ты пытаешься надуть шарик с дырявыми стенками. Ты дуешь сильнее, а результат тот же. Примерно это происходит с блоком, где изношена РП. Потребление электроэнергии может вырасти на 15-20% при том же объёме сжатого воздуха. Счетчик крутится, а толку — ноль.

Что убивает геометрию: подшипники как причина и следствие

Часто думают: «износились подшипники — поменяем, и порядок». Но диагностика компрессора часто показывает обратную картину. Подшипники — это не причина, а первая жертва. Причина — грязь в масле, ударные нагрузки или масляное голодание. Когда подшипник начинает люфтить, он «роняет» ротор. Ротор смещается, и микронные зазоры, о которых мы говорили, превращаются в миллиметровые щели.

И вот тут начинается цепная реакция. Ротор касается корпуса (задиры), или роторы трутся друг о друга (заклинивание). Даже если ты заменишь подшипники на новые, геометрия уже нарушена. Корпус имеет выработку, роторы — риски. Просто перебрать блок, поменяв ПУ — значит поставить новые подшипники в старую, убитую постель. Они лягут криво, и через 500 часов картина повторится.

Поэтому грамотный ремонт блока роторов всегда начинается с замера геометрии. Если она ушла за пределы допусков, одними подшипниками не отделаться.

Восстановление: хонингование, шлифовка и фрезеровка

Итак, блок разобран, роторы и корпус на столе. Что дальше? Есть три пути восстановить геометрию.

• Хонингование корпуса: Если корпус имеет «бочку» или эллипсность (износ неравномерный), его растачивают на доли миллиметра, а потом хонингуют до идеального цилиндра. Это убирает выработку, но увеличивает радиальный зазор. Чтобы его компенсировать, приходится...
• Шлифовка/фрезеровка роторов: Вершины витков обрабатывают (шлифуют или фрезеруют), чтобы уменьшить их диаметр ровно настолько, насколько увеличился диаметр корпуса. Цель — восстановить заводской зазор, но уже в паре «новый корпус — старые, но обработанные роторы».
• Профильная обработка: Самый сложный этап — восстановление профиля зуба (если он был поврежден). Это требует пятикоординатных станков и оригинальных чертежей, которых у 90% сервисов нет. Поэтому профиль обычно не трогают, если нет сколов.

Ты должен понять главное: после капитального ремонта винтового компрессора с хонингованием и шлифовкой ты получаешь блок, который уже не является оригинальным. Его КПД упадет на 2-5%. Это неизбежно. Вопрос в том, готов ли ты мириться с этим или проще купить новый блок (или компрессор), где геометрия будет идеальной?

Граница безумия: когда ремонт блока роторов уже невозможен

Есть ситуации, когда восстановление винтового блока — это просто выбрасывание денег. Если роторы имели контакт с корпусом по всей длине, и глубина рисок превышает 0.3-0.5 мм, шлифовка уберет слишком много металла. Ты получишь «худые» роторы, которые будут болтаться в корпусе, и никакой масляный клин не спасет. Производительность упадет ниже плинтуса.

Если есть трещины в теле ротора или корпуса — это стоп-игра. Сварка высоконагруженных элементов ротора невозможна из-за сложных термонапряжений. Корпус ещё можно попытаться заварить, если трещина не в зоне высокого давления, но это лотерея.

Теперь ты понимаешь, почему механики так трепетно относятся к маслам и фильтрам? Потому что замена масла стоит копейки по сравнению с правом на ошибку в 0.08 мм. Следишь за микронами — микроны следят за твоим бюджетом.
